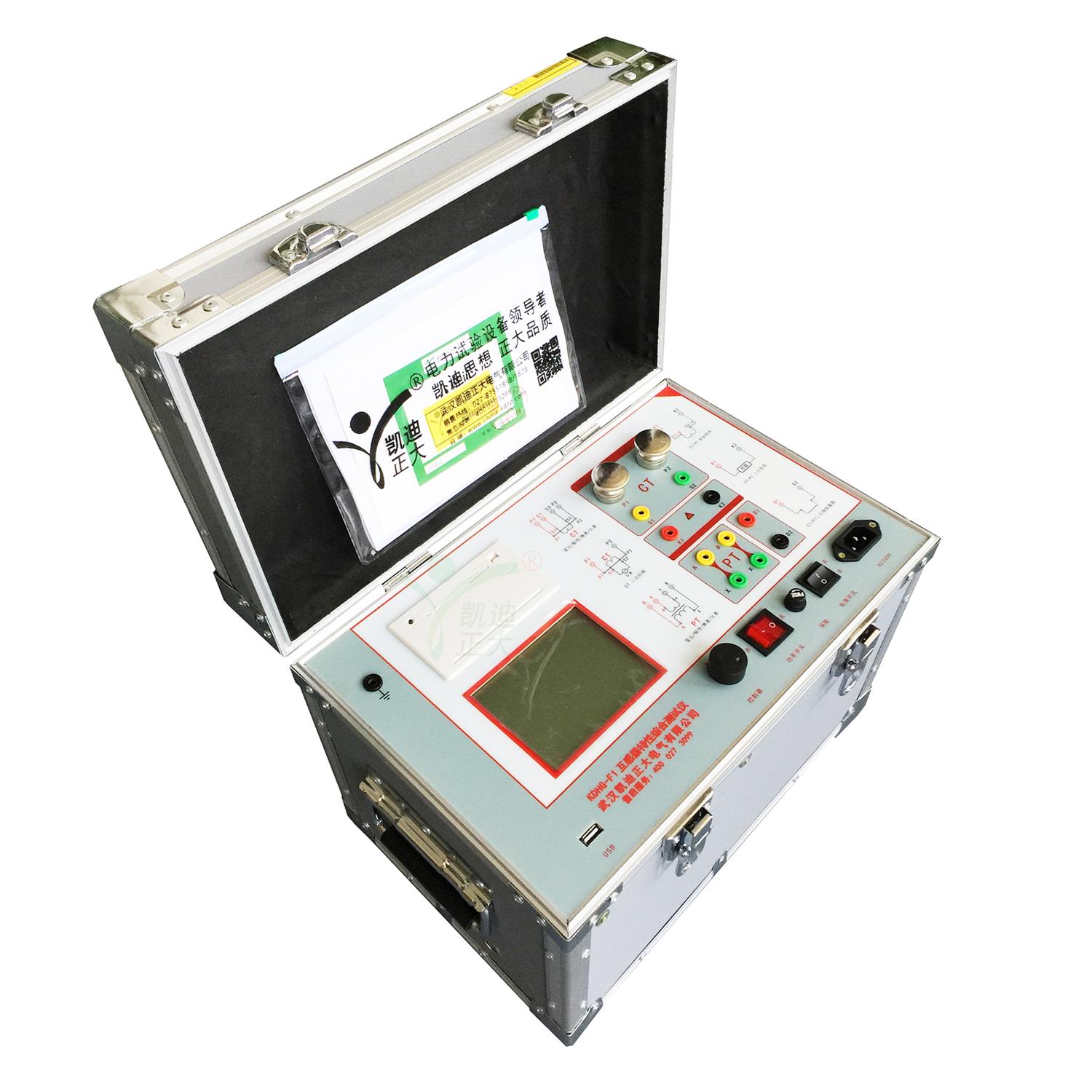

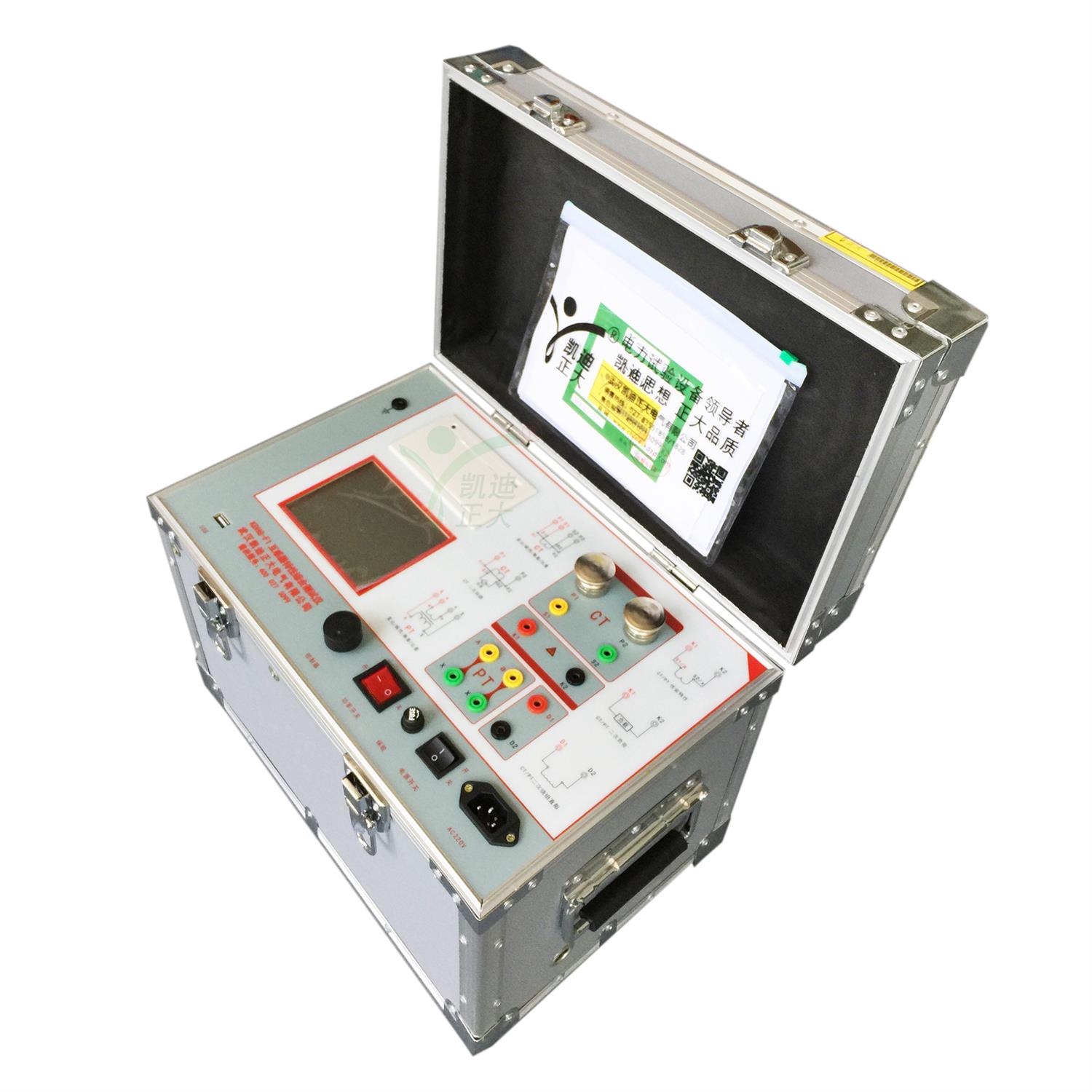

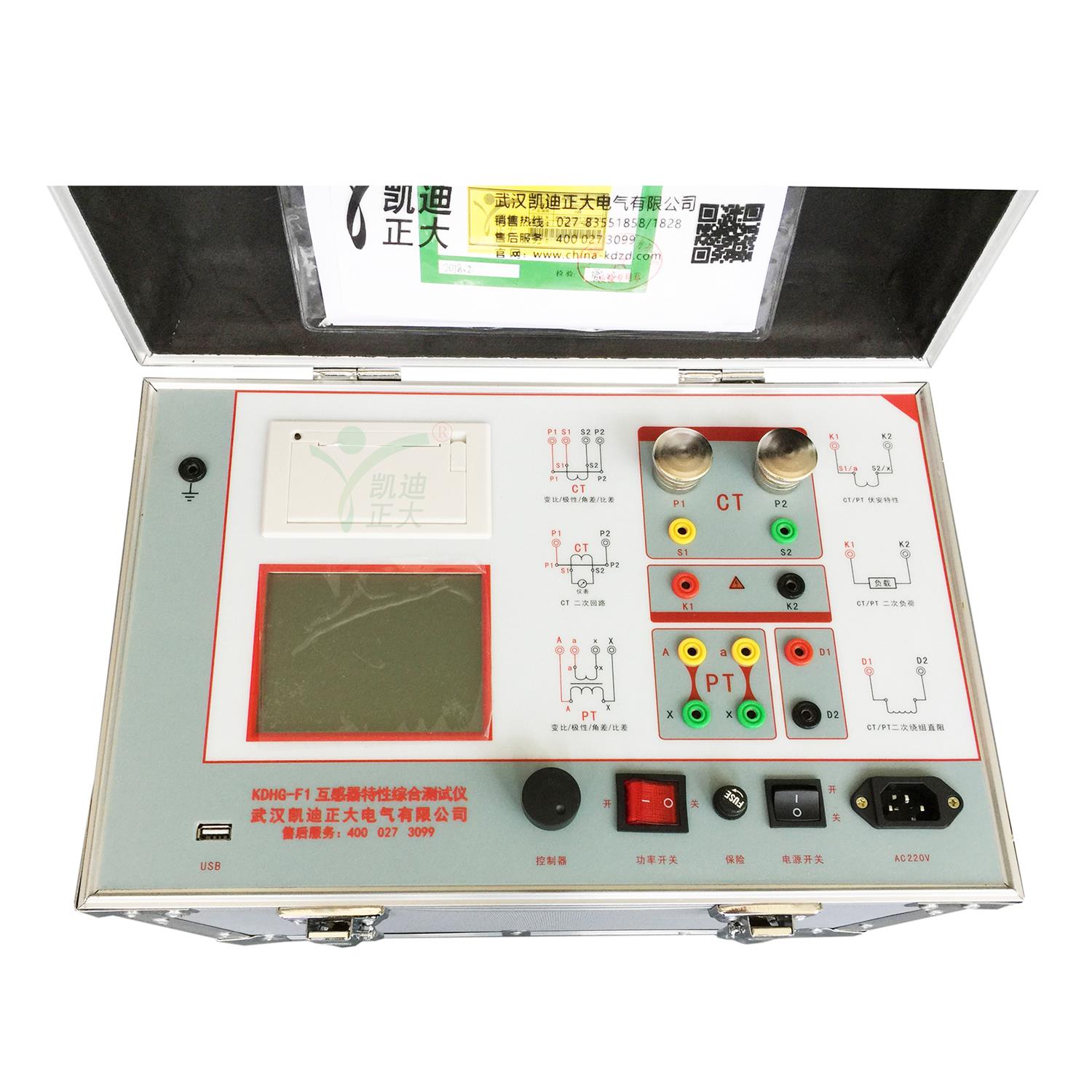

KDHG-F1 互感器綜合特性測試儀是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、計算拐點、交流耐壓和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓、電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。

　　伏安特性測試基于新的的變頻原理，輸出最大僅180V的交流電壓和5A(峰值15A)的交流電流，卻能應對拐點高達45KV的CT測試。

　　功能全面，可用于各種型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試。

　　自動給出拐點電壓/電流、10%誤差曲線、5%誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、準確級、飽和和不飽和電感等參數。

　　可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的標準對CT、PT進行測試和計算。

　　界面友好美觀，5.7寸圖形LCD顯示、中文圖形界面。

　　采用旋轉光電鼠標操作，操作簡單，快捷方便，易掌握。

　　裝置可存儲3000組測試數據，掉電不丟失。

　　面板自帶打印機，可自動打印生成的試驗報告。

　　測試方便，除了負荷測試外，其他各項測試都是基于同一接線。

1. 　　裝置設計用于CT、PT的以下試驗：
2. 　　測量校核各種型號的CT、PT，包括保護CT、計量CT、勵磁飽和電壓達到45KV的CT、變壓器套管CT、各電壓級PT等
3. 　　復合誤差(或者峰值瞬時誤差)、二次時間常數、暫態面積系數、剩磁系數、拐點電壓和電流、不飽和電感、比差和角差、10%(5%)誤差曲線、匝比、匝比誤差、極性等、比差、角差;快速變比;猜變比;勵磁特性;5%、10%誤差曲線;手動退磁;
4. 　　支持檢測CT和PT(保護類、計量類)穩態和瞬時等參數.
5. 　　支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
6. 　　系數、準確級、飽和和不飽和電感等CT、PT參數的測量。
7. 　　具有一鍵自動測試功能，按下測試鍵，按先后順序自動測試CT二次直阻、變比極性、角差比差、磁化曲線和10%(5%)誤差曲線，并同步打印測試報告。
8. 　　滿足 GB1207、GB1208等規程要求
9. 　　無需外接其它輔助設備，單機即可完成大多數檢測項目
10. 　　自帶微型快速打印機、可直接現場打印測試結果
11. 　　采用智能控制器，操作簡單
12. 　　大屏幕液晶，圖形化顯示接口.
13. 　　按規程自動給出CT/PT(勵磁)拐點值
14. 　　自動給出5%和10%誤差曲線
15. 　　可保存3000組測試資料，掉電后不丟失
16. 　　支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告
17. 　　小巧輕便≤22Kg，非常利于現場測試

CT（保護類、計量類）

　　•伏安特性(勵磁特性)曲線 •伏安特性(勵磁特性)曲線

　　•自動給出拐點值•自動給出拐點值

　　•自動給出5%和10%的誤差曲線•變比測量

　　•變比測量•極性判斷

　　•比差測量•比差測量

　　•相位(角差)測量•相位(角
