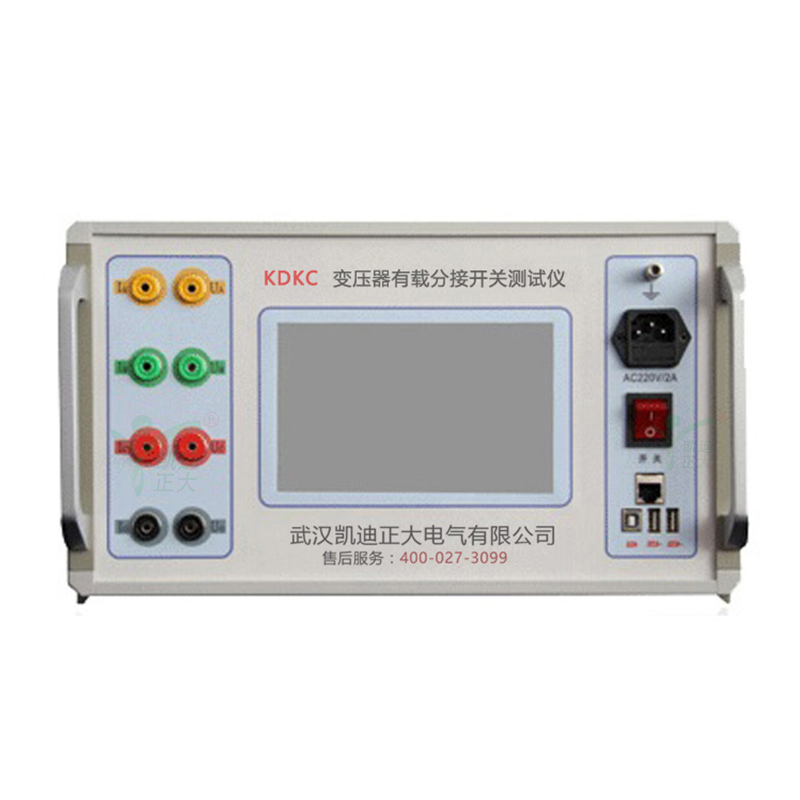

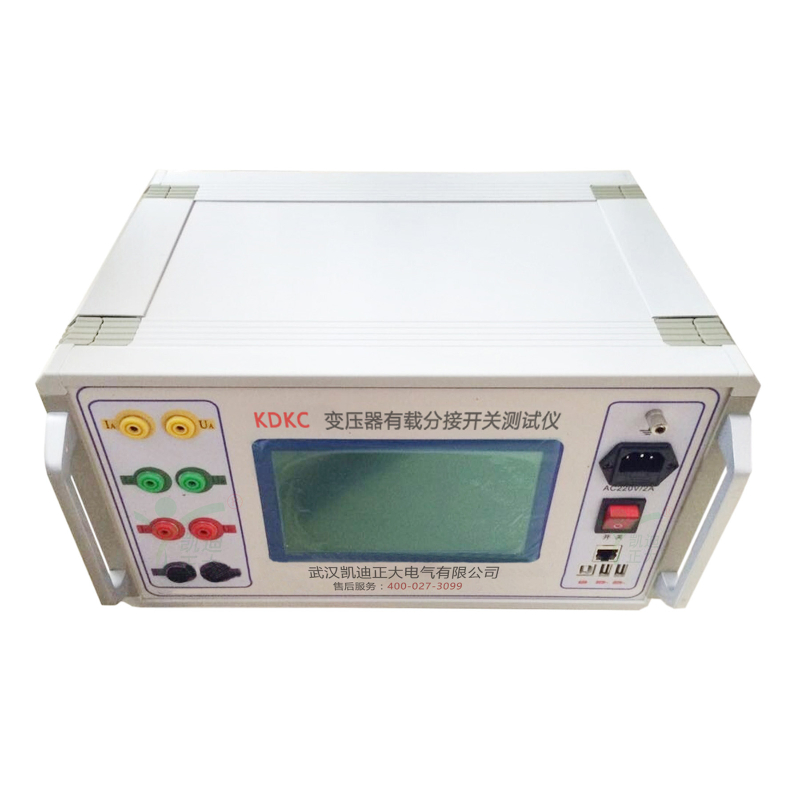

KDKC-209變壓器有載分接開關測試儀是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量，用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用微電腦控制，通過設計的精密測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量。用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。

　　KDKC-209變壓器有載分接開關測試儀有對所測數據進行顯示、分析、存儲、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題。可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。

　　1、測試Y0、Y、△型變壓器，阻值不用換算直接顯示。

　　2、數據分析人性化，可以自動的找出波形中間的故障，并做記號。

　　3、波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度。

　　4、可以帶繞組或不帶繞組進行測試。

　　5、四端接線方式，提供高精度電阻測量,且無需導線補償。

　　6、在測試中間可以連續測試，節約變壓器停電的時間。

　　7、本變壓器有載開關測試儀可以生成word報告，方便數據的管理和查詢。

　　8、儀器由小型的計算機控制，外配800×480彩色液晶觸摸屏。

　　9、高速打印機，支持外掛鼠標，操作方便。

　　10、儀器內部可以自動保存1000組數據，也可以外接U盤保存。

　　1、三路獨立測試電源，3A/1A檔; 0.6A/0.2A檔

　　2、端口最大電壓：24V

　　3、儀器設置采樣率10～30KHz;

　　4、電阻測量范圍：0.3～40Ω

　　5、電壓模式：1A檔：0.4Ω～20Ω 0.2A檔：10Ω～100Ω

　　6、過渡電阻量程:100Ω

　　7、電阻分辨率：0.05Ω

　　8、準確度：過渡電阻：±5%讀數±0.1Ω

　　9、時間測量范圍：1ms～300ms

　　10、時間分辨率：0.1ms

　　11、時間測量精度：1ms～100ms±0.1ms;100ms～300ms±1%

　　12、準確度：過渡時間：±0.5%讀數±0.2mS

　　13、三相同期性：0.1ms;采樣頻率：10~20KHz

　　14、處理部分：高速32位微處理器，存貯波形多達1000組;

　　15、高速A/D轉換器，最高采樣率可達400KHZ;

　　16、電源：AC220V10%;功率180W。

　　17、尺寸：420mm*350mm*220mm。

　　18、重量：12kg
