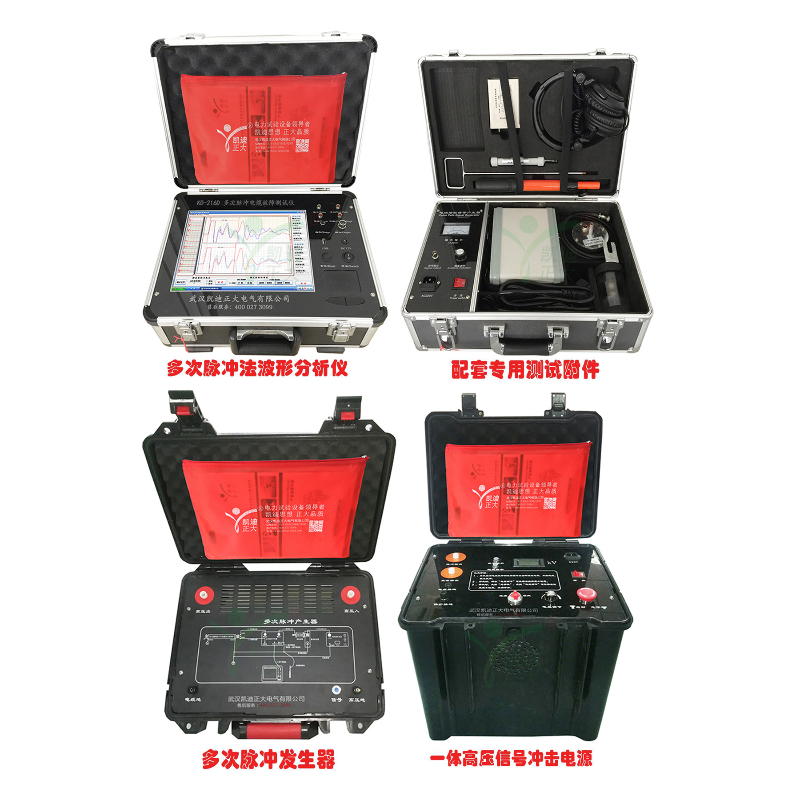

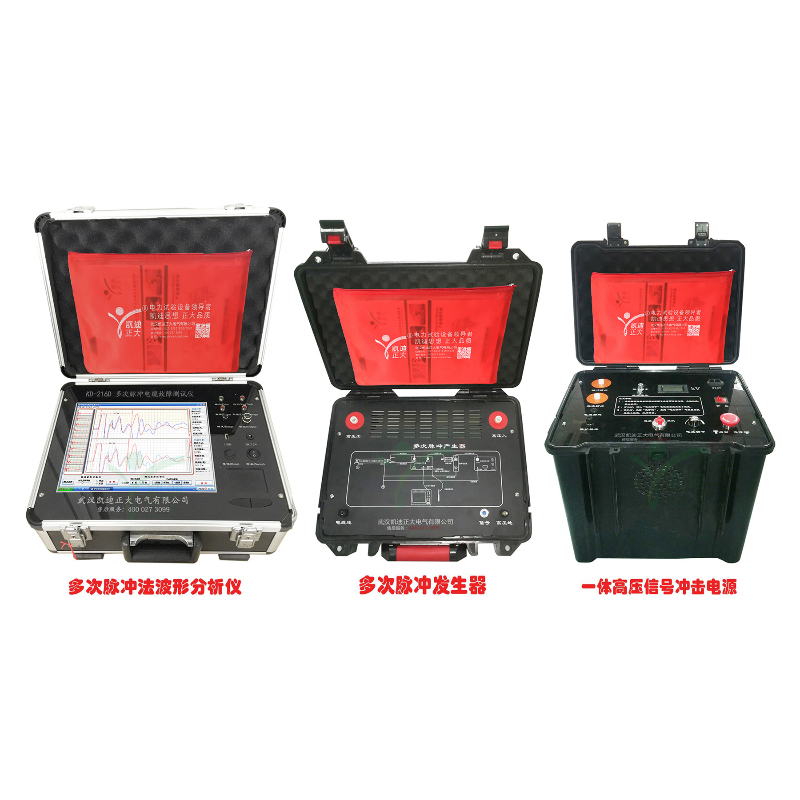

KD-216D電纜故障多次脈沖綜合測試儀采用時域分析法能測試各種電壓等級的動力電纜、通信同軸電纜、市話電纜、控制電纜、礦用電纜和海底電纜等電纜的低阻、短路、斷路、高阻泄漏故障和高阻閃絡性故障。

　　KD-216D電纜故障多次脈沖綜合測試儀是我公司精心設計和制造的便攜式智能電纜故障檢測儀器，本儀器由高智能工業觸摸屏一體化電腦、USB接口的數據采集器、高效聚合物電池及充電適配器和附件等組成。儀器體積小、重量輕、使用簡單、攜帶方便。

　　KD-216D電纜故障多次脈沖綜合測試儀是迎合工業級電力行業方案和IT時代的快速發展,將原來電纜故障測試儀的局限性，用工控嵌入式計算機平臺系統、網絡服務業務、USB通信技術系統化，很大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。特別對于日益增多的地埋電纜資料提供了一套少有的管理軟件。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～DL/T849.3-2004》電力設備專用測試儀器通用技術條件，該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及鐵路、機場信號控制電纜、和路燈電纜故障的精確測試。

　　本儀器人機界面友好、菜單設計新穎直觀、參數處理恰到好處，黑色背景，使儀器可工作于較強的光照環境。給使用本儀器的用戶帶來清澈明晰感覺。各種參數的設置、儀器工作狀態的顯示、測試波形的壓縮擴展和存儲調出、波形位移、同屏對比等各種功能。采集數據可信度高，波形顯示清晰易辯，回波拐點明顯，特別容易判讀故障距離。特別要提到的是，本儀器抗電磁干擾的能力特強。特殊的電路設計使儀器在數萬伏沖擊高壓的測試環境中不會發生死機現象。本儀器的設計秉承了我公司一貫高科技、高精度、高質量的原則。

　　◆可測試各種型號380V，6kV,10kV,35kV,110kV,220kV,380kV電壓等級的銅鋁芯電力電纜、同軸通信電纜和市話電纜的各類故障，如開路故障、短路故障、高阻閃絡性故障和高阻泄漏性故障;

　　◆具有多種測試方法，如低壓脈沖法、沖擊高壓電流取樣法、直流高壓閃絡法等;

　　◆儀器采用高效聚合物可充電電池供電，采樣板接口為USB型直接用微電腦電源。再配以高新的電流取樣技術，使該系統真正做到操作人員和測試儀與高壓隔離，抗干擾能力強，同時保證了測試可靠性和人機的安全;

　　◆前置采樣測量單元采用高新的信號處理技術，漢化屏幕顯示，測試波形特征清晰易辯，使得電纜故障分析更容易掌握;

　　◆采用Wince操作系統軟件，更具人性化設計，操作簡便;

　　◆公司開展的網上服務業務更加方便用戶，只要您將測試波形通過E-mail發給我們，您在當天即可得到專家的分析和指導。公司定期還會將收集到的各類電纜故障波形及其分析結果通過E-mail發給您，使您很快也會成為電纜故障測試專家;

　　◆雙軌跡同屏對比數據處理技術，有利于您進行波形的對比分析;

　　◆采用工控嵌入式計算機平臺系統，工業級使用環境，實現很強穩定性。鋰電供電、方便現場測試;

　　◆多觸點鼠標和USB鼠標操作，電腦XP操作平臺集成化軟件，告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件;

　　◆采用較新的USB通信接口，采集信號穩定，配一款筆記本電腦可實現雙控雙顯，主機可自動選擇最低3.25MHz、最高達250MHz八種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差;

　　◆軟件實現低壓脈沖、多次脈沖法自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取并顯示，同屏三區顯示波形, 同屏隨機顯示十個低壓脈沖波形供選擇，同時實現自動和人為處理兩種模式。

　　◆支持較新開通的4G通信終端或無線上網卡，專用4G軟件可實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，給用戶現場測試提供及時、準確波形分析和交流指導，使您無憂工作;

　　◆8G內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助;

　　◆關鍵的精確定點儀部分，直接數字顯示測試者離故障點距離，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障;

　　◆較新研制智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與高壓隔離，對主機、操作人員安全的特點。

　　◆兼容Excel文檔，可以復制內容到PLC輸入輸出說明表，不需要重復填寫輸入輸出說明表，提高項目設計效率;IO管理器中的信息支持復制導出至Excel;實時插入或修改IO類別，頁面內容自動刷新;PLC管理器特有的PLC管理界面，方便對PLC進行整體管理，添加PLC設備，關聯PLC輸入輸出;、動態PLC插入，可設置PLC連接點方向，可選擇繪制的回路數量，可關聯輸入輸出說明，提高設計效率;宏配置，可通過配置PLC宏回路，在繪制PLC時，回路自動生成，相同宏回路自動進行標號編號，常用回路，一次繪制，可重復使用，提高設計效率。

　　電纜故障多次脈沖測距儀

　　◆可測試各種380V，6kV,10kV,35kV,110kV,220kV,380kV電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

　　◆可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。

　　◆可測量長度已知的電纜中電波傳播的速度。

　　◆可測試電力電纜埋設路徑及埋設深度

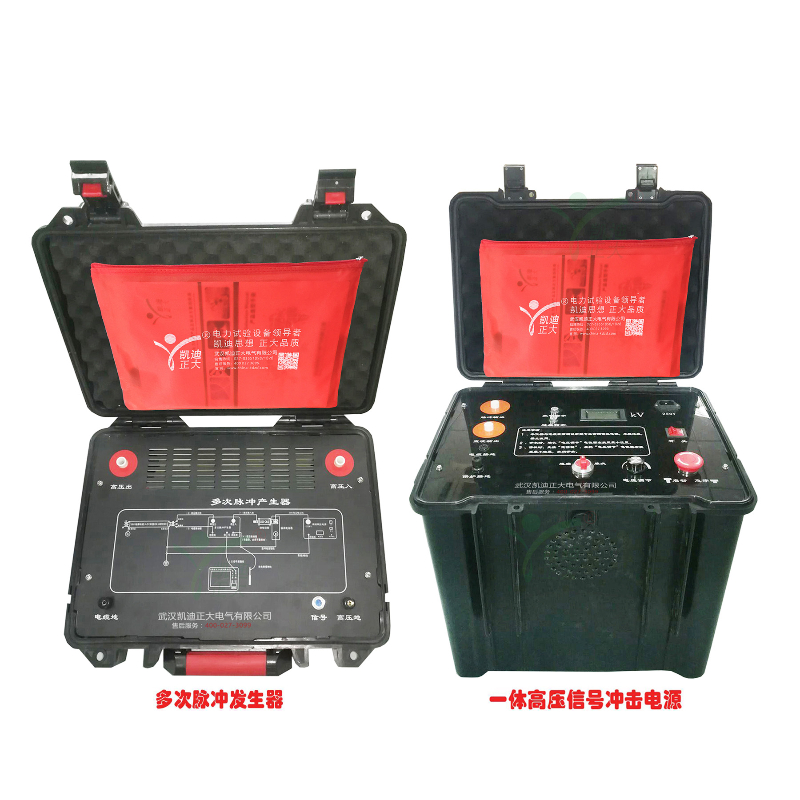

　　◆多次脈沖產生器;沖擊電壓≤40kV

　　顯示方式：12.1英寸工業級液晶觸摸屏屏(XP操作平臺)

　　測試距離：不小于60km測試精度：±0.3米

　　操作方式：雙操作，多觸點觸摸兼觸控鼠標操作

　　測試方法：低壓脈沖法、沖閃電流法、多次脈沖法、十次脈沖法

　　儲空間：固定8G

　　最短測試距離(盲區)：0～0.5米或無盲區

　　分辨率：V/fm;V為傳波速度m/μs;軟件游標0.10米精確定點誤差：±0.2m

　　測試誤差：系統誤差小于±1%

　　儀器采樣頻率：3.125MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200MHz、250MHz;

　　脈沖寬度：50ns、80ns、100ns、200ns、1μs、2μs、5μs、10μs(軟件自動匹配)

　　待機時間：可連續使用6小時左右

　　主機重量：6kg

　　外形尺寸：180mm×300mm×400mm

　　環境溫度：-20℃～﹢40℃相對濕度：80%

　　電源與功耗：AC　220V±10%不大于15W

　　高頻高壓電源

　　輸出方式：脈沖輸出、直流輸出

　　輸出電壓：負壓，0～-35kV連續可調

　　工作電流：≤40mA

　　工作模式：單次脈沖、連續脈沖、直流輸出

　　內置電容：2uF/35kV(4uF/35kV)

　　放電能量：≤2450J

　　脈沖周期：3s～8s自適應

　　自動放電：停機自動放電

　　工作電源：工頻220V±10%

　　工作溫度：-10℃～40℃

　　工作濕度：≤80%

　　海拔高度：≤1000米

　　外形尺寸：478(L)*370(W)*448(H)mm

　　重量：≤28kg

　　智能精確定點儀

　　傳感器動態量程：聲音通道>104dB ，磁場通道>110 dB

　　傳感器頻率范圍：100 Hz～1500 Hz

　　沖擊放電聲音放大倍數 >90dB，沖擊放電音量上限84dB(A)可以開啟或關閉

　　濾波設置：無濾波 100 Hz～1500 Hz

　　無濾波：100 Hz-1500 Hz;低通濾波：100Hz～400 Hz;帶通濾波：150Hz～600 Hz;高通濾波：200Hz～1500 Hz

　　跨步電壓信號光標直觀顯示，左右提示明顯。

　　液晶顯示器：高亮真彩屏，像素320 x 240適應戶外。

　　現場連續工作時間：堿性可更換電池電池，方便現場使用。
