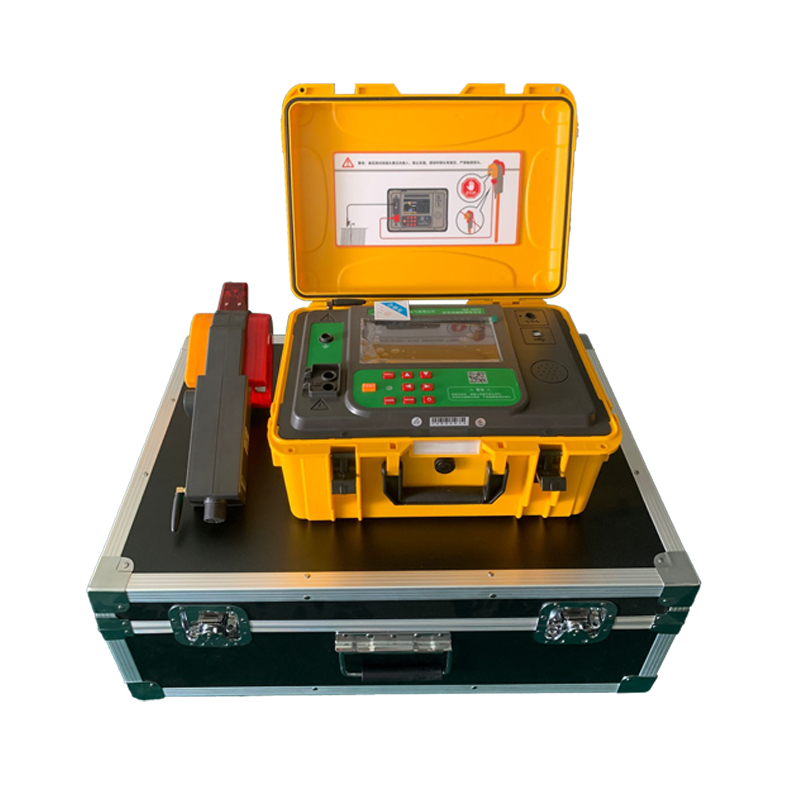

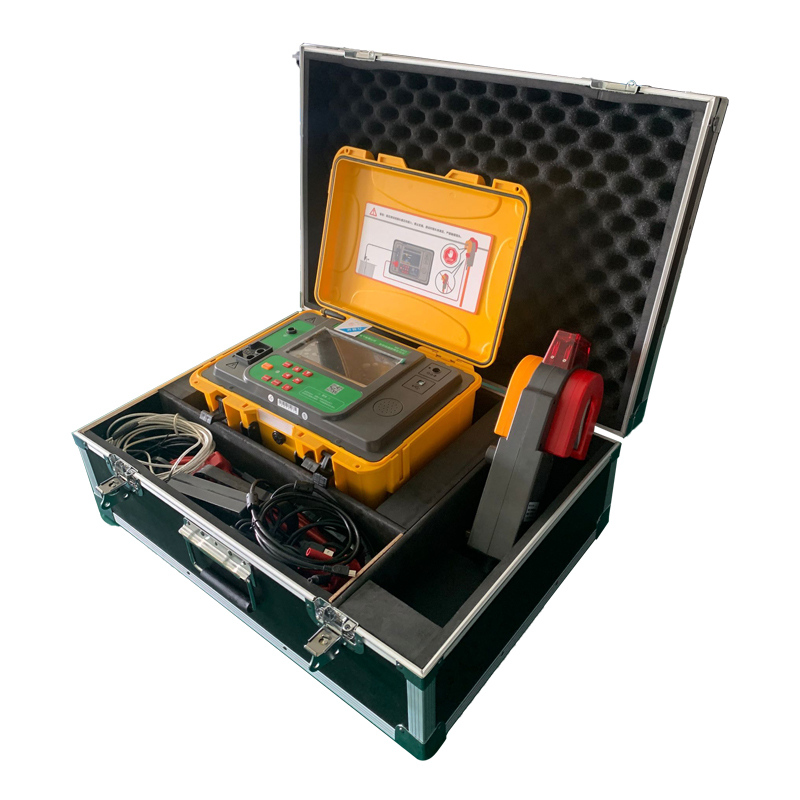

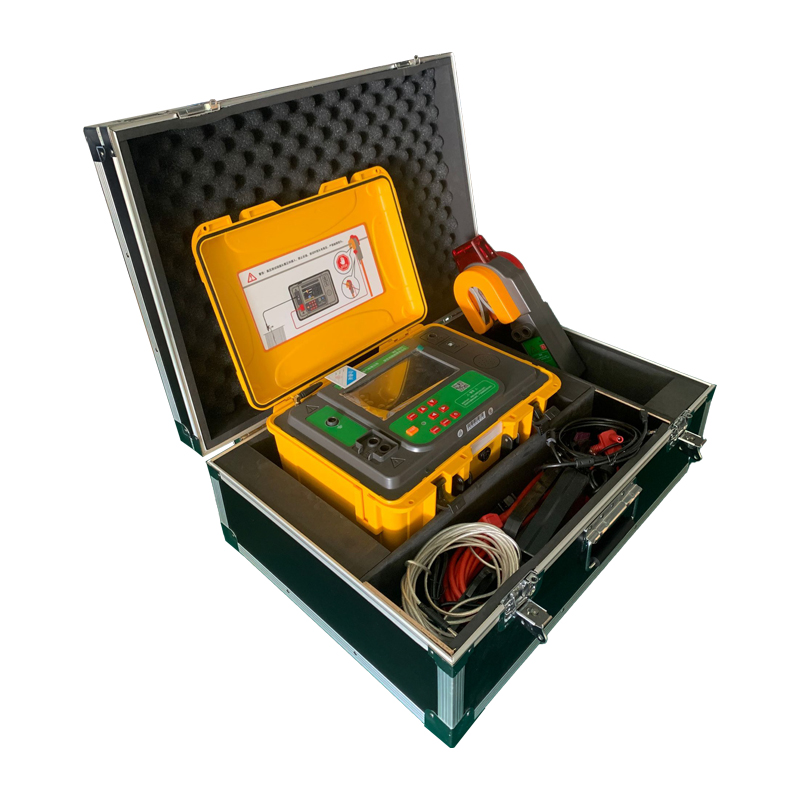

KDJK-10A只能在線路發生故障停運后進行故障定位，由發射機向故障線路施加高壓將故障復現，超低頻電流由發射機流向故障點，經過渡電阻進入大地并流回發射機；在線路沿線，將傳感器通過絕緣桿掛接在線路上檢測電流。傳感器采用高靈敏度傳感器，其磁路無需閉合，在很大程度上方便了掛、取操作。傳感器檢測線路上的電流，自動進行調零操作，將模擬信號轉成數字信號后通過無線方式向外傳送。在地面上的接收機接收傳感器發送的無線信號，在液晶屏上直觀顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段（長線路采用二分之一法分段，分支線路優先測試分支點），再精確定點，從而快速確定故障位置。
      KDJK-10A適用于單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障類型；超低頻信號能避免系統電容影響，低阻到高阻故障均能適應；線路是否有分支，無論是架空線分支還是電纜分支，線路上是否掛接變壓器對設備均無影響。
     KDJK-10A在使用過程中需要首先連接發射機，在定位過程中需要爬桿掛接傳感器，故而使用稍為復雜，但定位測試的限制條件少，定位精度和故障確認度很高。KDJK-10A是在線路發生接地故障后，解決巡視目測未能發現的疑難故障的測試設備。


1、用途：6-35kV架空線路小電流接地故障查找定位
2、使用場景：線路發生接地故障后停運
3、發射機電壓高、功率大，電流穩定，可測高阻故障
4、超低頻信號克服系統分布電容影響，可進行高阻故障定位
5、高靈敏開口傳感器，無需閉合，方便線路掛接
6、傳感器-接收機無線通信，安全可靠
7、數值/波形顯示，判據明確直觀


1、定位精度：0.1m
2、發射機輸出特性：1Hz，0~8kV，0~100mA，1000W(max)
3、可測線路長度：≥100km
4、傳感器與接收機的無線通訊距離：>100m
5、發射機：360×265×320mm，16kg，AC220V
6、傳感器：255×76×31mm，0.35kg，3節7號電池
7、接收機204 ×100×35mm，0.3kg，5節5號電池
