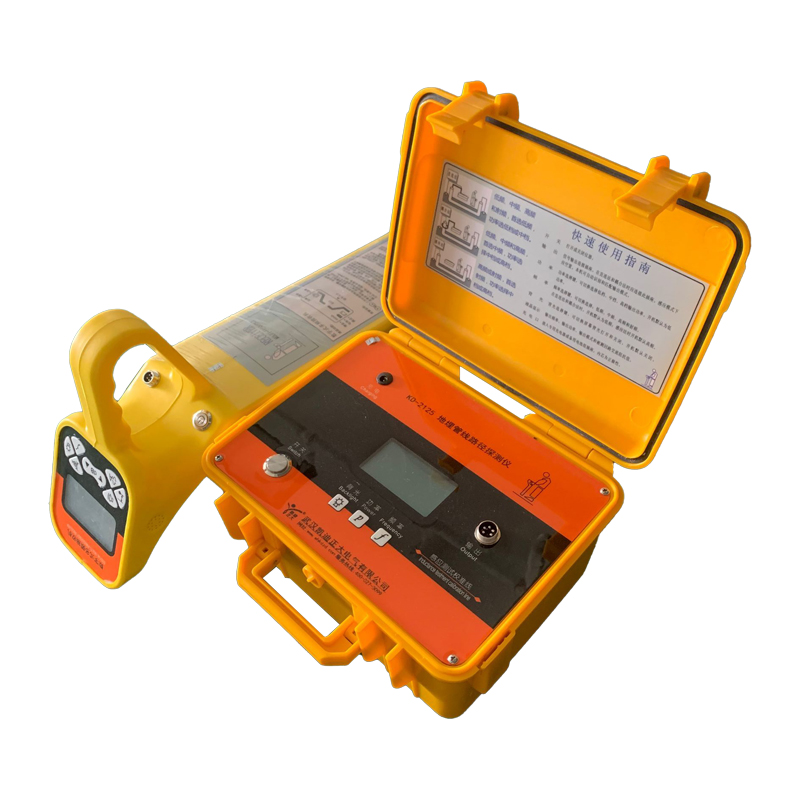

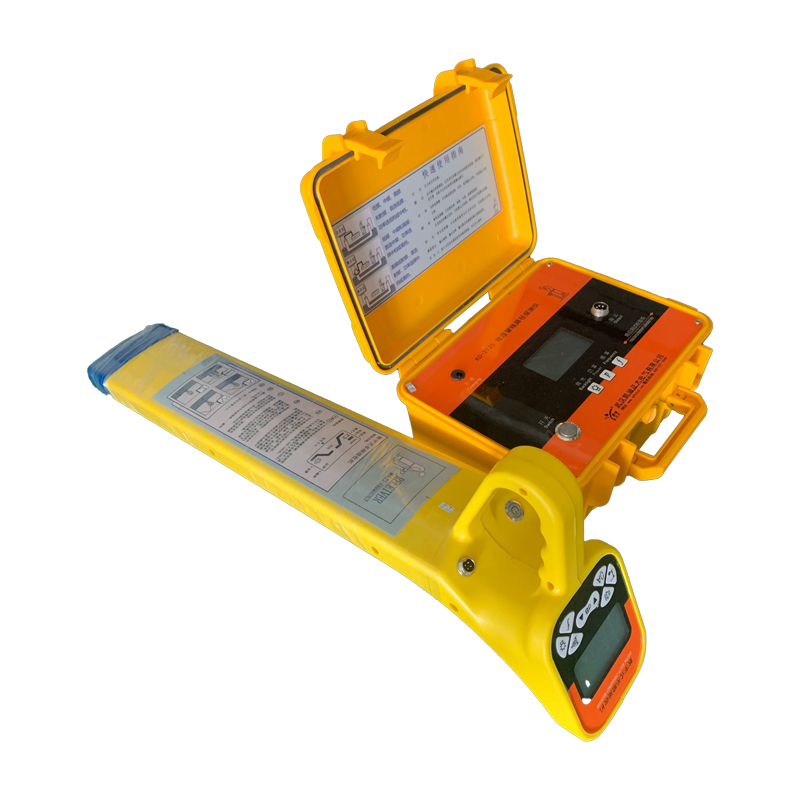

管線探測儀是一套高性能地下金屬管線探測系統，由信號發射機和接收機組成，可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量，配合多種選配附件，可以進行唯一性鑒別，以及管道絕緣破損和部分類型電纜故障的查找。


1. 羅盤顯示：直觀顯示管線位置。
2. 左右指示：左右箭頭顯示管線位置。
3. 跟蹤正誤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。
4. 實時進行深度和電流測量。
5. 歷史曲線顯示：直觀顯示信號變化情況。
6. 唯一性鑒別：卡鉗（選配件）鑒別可明確給出鑒別結果，聽診器（選配件）鑒別在不方便使用卡鉗時使用。
7. 接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。
8. 數字化高精度采樣及處理，接收通頻帶窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
9. 多種探測頻率：主動探測和被動探測。
10. 發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。
11. 發射機大功率輸出，輸出多檔可調，自動阻抗匹配，自動保護。
12. 內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。

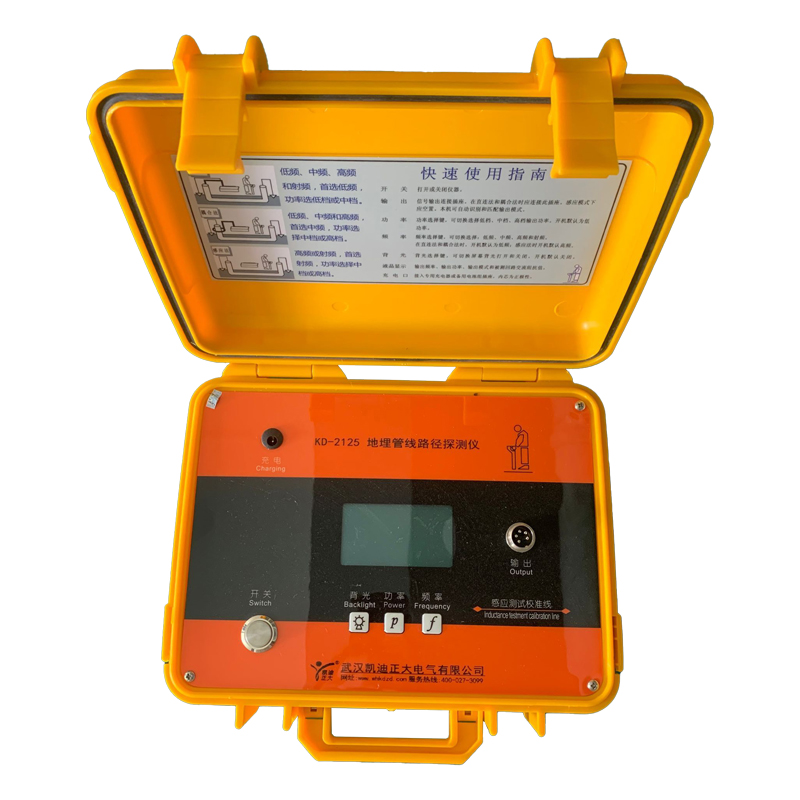

發射機：

1. 輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）。
2. 輸出頻率：640Hz（復合頻率）、1280Hz（復合頻率）、10kHz、33kHz、128kHz。
3. 輸出功率：最大10W，10檔可調，自動阻抗匹配。
4. 直連輸出電壓：最高150Vpp。
5. 過載和短路保護。
6. 人機界面：128×64點陣液晶顯示器。
7. 內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。

接收機：

1. 輸入方式：內置接收線圈、接收卡鉗(選配)、聽診器(選配)、查障A字架(選配)。
2. 接收頻率：
3. 主動探測頻率：640Hz、1280Hz、10kHz、33kHz、128kHz。
4. 工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。
5. 射頻被動探測頻段：中心頻率分別為10kHz、33kHz、128kHz。
6. 管線探測模式：寬峰法、窄峰法、音谷法。
7. 電纜鑒別模式：接收卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。
8. 人機界面：320×240點陣液晶顯示器。
9. 內置電池：2節18650鋰離子電池，標稱7.4V，3.4Ah。

其他：

1. 體積：發射機270×220×85mm，接收機700×270×120mm。
2. 質量：發射機2.2kg，接收機2.2kg。
3. 充電器：輸入AC100～240V，50／60Hz，輸出DC8.4V，2A。
4. 使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
