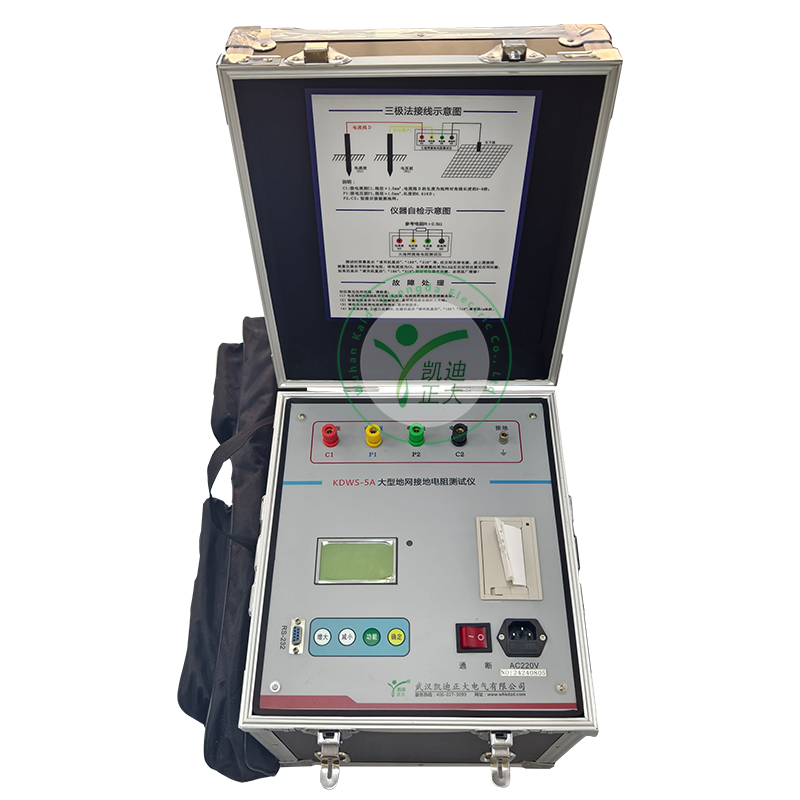

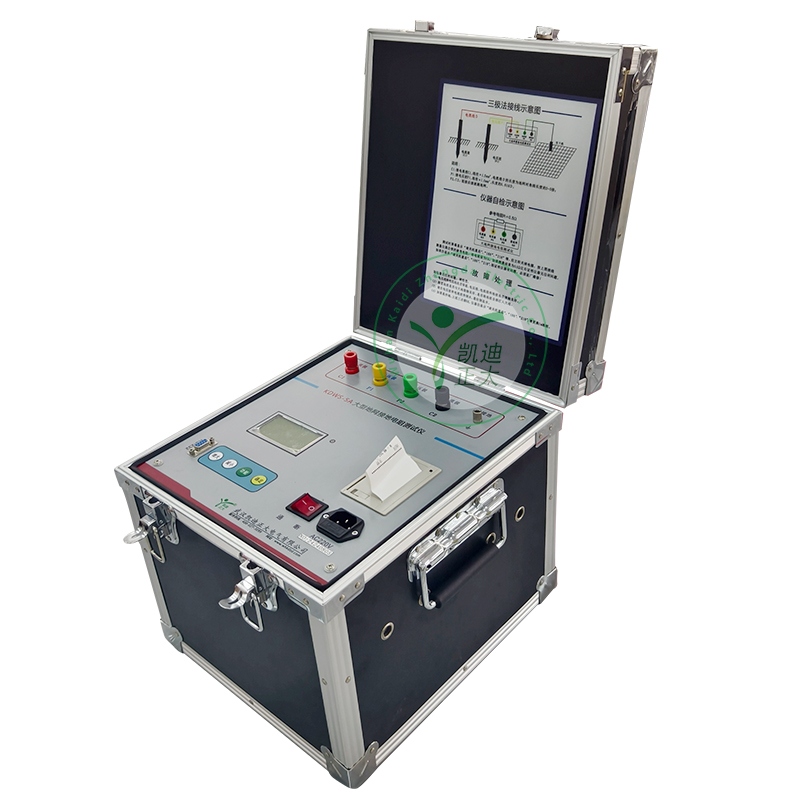

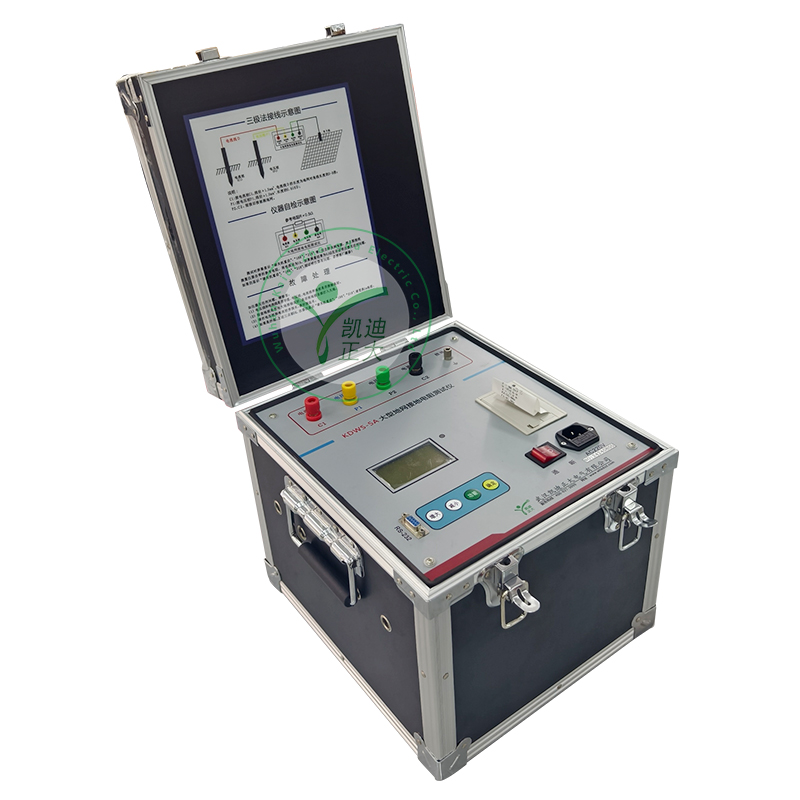

KDWS-5A型大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz和55Hz兩種頻率進行測量。

2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。

4、可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。

5、操作簡單。中文菜單式操作，直接顯示出測量結果。

6、布線勞動量小，無需大電流線。

技術指標
1、測量范圍：0～200Ω（含電流樁阻抗）
2、分辨率：0.001Ω
3、測量誤差：±（讀數×2％+0.005Ω）
4、最大輸出電壓：AC 400V (45Hz、55Hz，雙頻，正弦波)
5、最大輸出電流：AC 5A (45Hz、55Hz，雙頻，正弦波)
6、電流輸出檔位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一檔，共9檔。
7、抗干擾能力：抗工頻50Hz電壓10V
8、測量線要求：電流線銅芯截面積≥1.5mm2；電壓線銅芯截面積≥1.0mm2
9、供電電源：AC 220V±10％，50Hz
10、外形尺寸：320×350×315mm3
11、儀器重量：27.5kg
