1.測試原理

KDXJ-8 SF6氣體泄漏報警系統采用聲速原理，可定量、實時在線測量SF6泄漏氣體含量，克服了傳統測量方法如負電暈放電法和鹵素傳感器法只能定性判別是否越限的缺陷，能夠準確得到氣體中SF6含量。

2.高可靠性

KDXJ-8 SF6氣體泄漏報警系統采用雙差分處理方法，有效克服了溫度、濕度對測量結果的影響，消除了傳統產品的缺陷。系統經檢測，安全符合《JJG 914-1996六氟化硫檢漏儀檢定規程》要求！

3.安全性

KDXJ-8 SF6氣體泄漏報警系統采用24V直流電源通往各采集點，避免了其它系統采用220AC電源，確保系統的安全性。

4.多重檢測功能

KDXJ-8 SF6氣體泄漏報警系統主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度、濕度等環境數據的輔助檢測功能，符合《電業安全工作規程》要求。

5.早期現場報警技術

微量檢測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。

6.現場總線設計

一根電纜連接所有采集器及主機，可分立可組合，具有很高的現場適應性。

7.多點組網檢測

單個變電站最多120點同時檢測，滿足現場環境需要，提高檢測可靠性。

8.遠程監控功能

KDXJ-8 SF6氣體泄漏報警系統采用CDT通訊規約，可將數據傳送到遠方控制中心。系統帶有的遠程監控軟件，具有多年安全運行經驗，系統穩定、擴展性好，具有數據組態、圖形組態、曲線分析、數據報表、歷史數據查詢等功能。

9.多種通訊方式

遠程通訊可以采用多種通訊介質，包括光纖、載波、以太網、電話線等。

10.報警記錄查詢功能

主機配有大容量數據存儲器，可存儲多條報警記錄，方便查詢。

11.歷史數據記錄和查詢

主機配有大容量數據存儲器，可存儲大量測量數據，方便查詢。

12.紅外監視功能

可選配，檢測工作人員進入工作范圍，自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。

13.免維護設計

盡心的電氣設計，整機無可調節器件，高等級、品質保證的元器件選用，優異的抗干擾性能。

綜合技術指標

工作環境
溫度范圍：－10℃~＋50 ℃
濕度范圍：≤95%RH
地震等級：7度
大氣壓力：86kPa~106kPa
SF6測量指標
測量范圍：0～30000ppmv
報警點：可在200~1000ppmv內設置，默認1000ppmv
測量誤差：0~2000ppm ±3%FS；2000~30000ppm ±2%FS
引用誤差：±5%FS
重復性誤差：<5%FS
零點漂移：<5%FS
量程漂移：<5%FS
氧氣測量指標
檢測濃度：0～25%
氧氣濃度報警點：18%
氧氣測量精度：<0.4%,O2在21%時
電源及功耗
工作電源：AC 220V，50Hz
功耗：主機<25VA，傳感器模塊<5VA
報警觸點容量：AC 220V/7A，常開、常閉
風機輸出容量：AC 220V/7A，常開
其它指標
溫度測量范圍： -25℃ ~ +99℃
濕度測量范圍： 0～99%RH
工作電源：AC/DC 100~265V
報警輸出功率：AC 220V/10A（可根據需求定制）
風機輸出功率：AC 220V/20A（可根據需求定制）
風機通風時間設定：可設置，默認15MIN/次
數據記錄時間：1個月
通訊方式： RS-485總線方式
通訊規約：通用電力通信規約
絕緣性能 外殼與電源間：>10MΩ
抗電強度 外殼與電源間：>2000V
電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級
雷擊（浪涌） GB/T17626.5-1999 3級

單項技術指標

1、系統主機

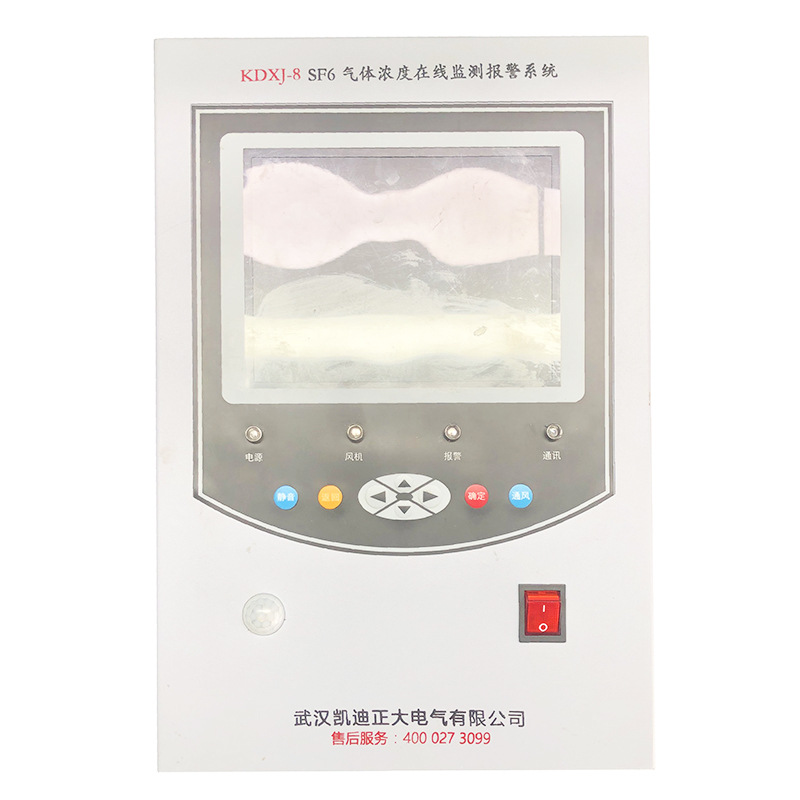

KDXJ-8 SF6氣體泄漏報警系統主機接收采集器的傳送的數據，同步顯示，并進行分析處理，與固定標準參數進行對比后作出判斷。同時主機能與上位PC機進行通信，接受PC發來的控制命令或者把數據上傳到PC便于遙測、遙控以及存儲。當采集數據超過設定限值時，主機自動運行各項控制程序，啟動外圍設備進行工作，包括聲光、語音報警、通風等。另外主機可以自行對環境的溫濕度進行測量，以便對相關數據補償、修正。

安裝方式：壁掛式或屏柜式
采集器連接最大數量：31只（可根據用戶需求調整）
外型尺寸：800×600×2360（mm）
報警輸出方式：常開觸點（無源）、RS485通訊
★ 主機尺寸：280mm×327mm×76mm
★ SF6濃度檢測范圍：0～30000ppm
SF6氣體檢測靈敏度：±5％設置值
★ 氧氣濃度檢測范圍：0～25%
氧氣測量精度：＜0.5%（0.4%，O2在21％）
★ 缺氧報警閥值：18.0%（可調）
★ 溫度顯示范圍：-20～99℃
★ 濕度顯示范圍：0～99%RH
★ 檢測點：標準配置12點（可擴展到32點）。
★ 數據記錄功能：報警事件自動記錄，海量存儲，自動更新。
★ 報警輸出：繼電器空接點輸出，可與RTU相連，同時支持RS485報警輸出。
★ 支持RTU遠程啟動風機功能。
★ 支技紅外人體檢測，自動啟動風機或語音提示。
★ 風機控制器：開關型：直接控制風機電源；脈沖型：與風機控制開關相連。可根據現場情況選配。
★ 風機啟動支持多種模式：定時啟動、報警啟動、有人時自動啟動、遠程啟動、手動啟動等。
★ 主機多種形式：壁掛式、3U 19英寸標準機箱；仿windows界面，用戶界面友好。
★ 通過RS485支持測量數據遠傳輸出如：門口安裝大型LED顯示屏，遠處立即看到測量參數和系統運行情況。 (需用戶另行選配)
特點：外形簡潔美觀，控制功能豐富。液晶顯示現場監測環境數據，帶強制風機排風、報警時自動啟動風機排風和遠動報警輸出，可以通過主機自帶的功能鍵設置報警點、風機定時排風功能、查閱歷史數據，并能通過RS485與計算機進行通訊。遠動也可通過RTU向主機查閱監控數據或控制風機啟動。

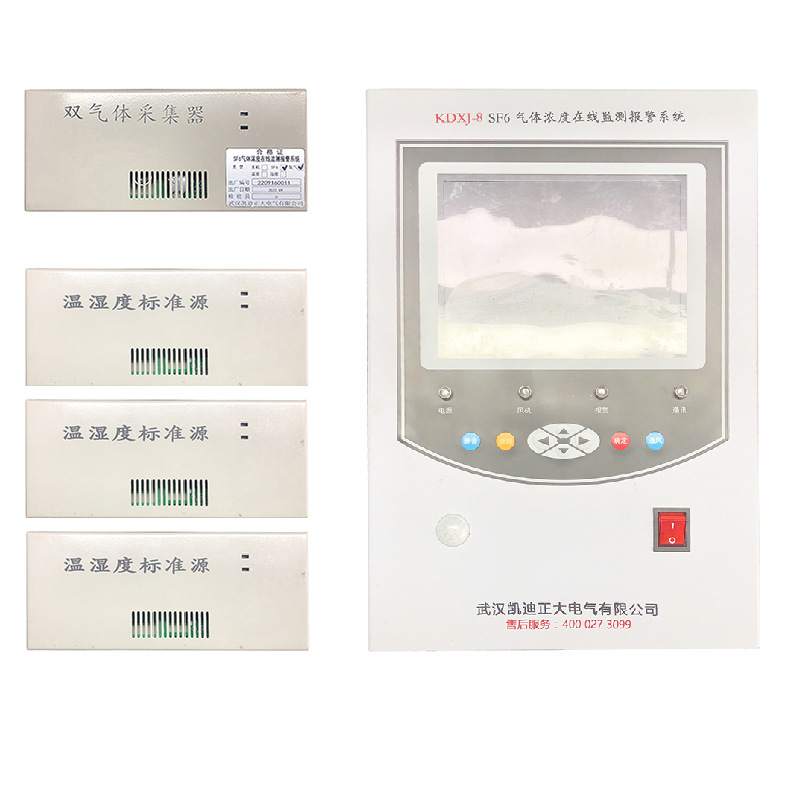

2、SF6氣體、氧氣體采集器

內含SF6氣體、O2傳感器，檢測環境中SF6氣體和O2含量，采集數據直接傳送至系統主機進行顯示、分析、處理。

安裝方式：固定在SF6氣體易漏部位低位區
外型尺寸：181×108×50（mm）
選型原則：SF6泄漏報警裝置應滿足變電站設計要求及實際需要，SF6氣體和O2檢測應是定量原理。選用采樣方式為擴散式紅外光譜吸收（又稱紅外激光）檢測原理的定量SF6報警裝置，O2傳感器應采用獨立高精度固態電解質電化學傳感器。

3、溫濕度采集器

內含溫度、濕度傳感器，檢測環境中溫度和相對濕度，采集數據直接傳送至系統主機進行顯示、分析、處理。

安裝方式：固定在SF6氣體、氧氣體采集器同環境處
外型尺寸：181×108×50（mm）

4、監控系統

數據采集、處理功能；
事件報警功能；
事故追憶功能；
實時曲線，歷史曲線功能；
數據報表功能；
遠程控制功能；
設備信息管理功能。

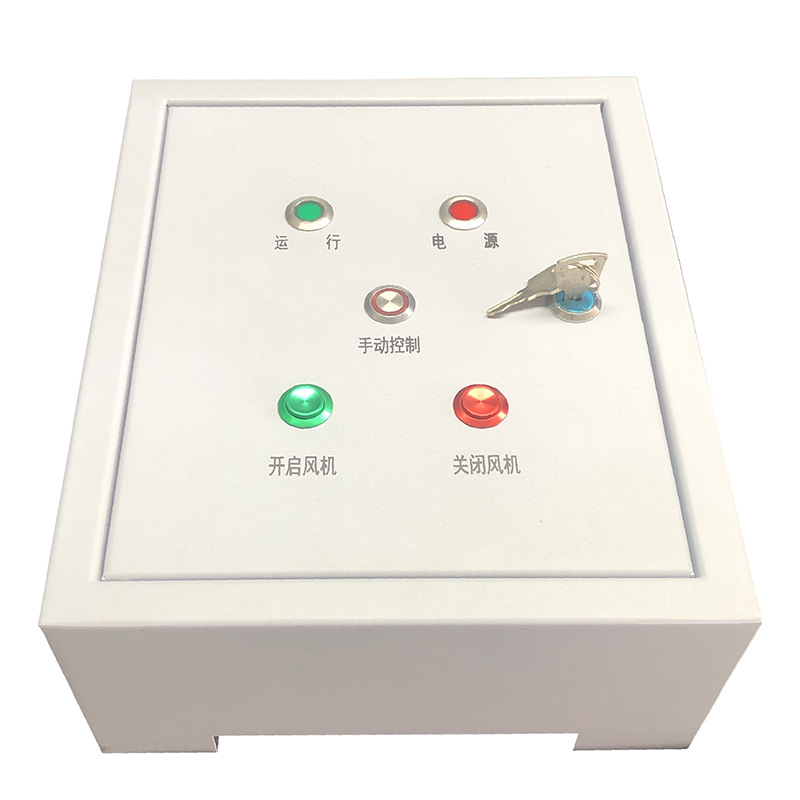

5、風機控制器

功能：接受主機的風機控制信號，控制單相（AC220V）風機啟動和停止。

控制功率：220V，20A
外型尺寸： 85×120×50（mm）
適用風機
產品類型：直道式、彎道式
工作電源：AC220V/380V
電機類型：普通型、防爆型

6、報警燈

部件組成：警燈發光管、接線座、安裝底座、裝飾蓋、受系統主機控制。
