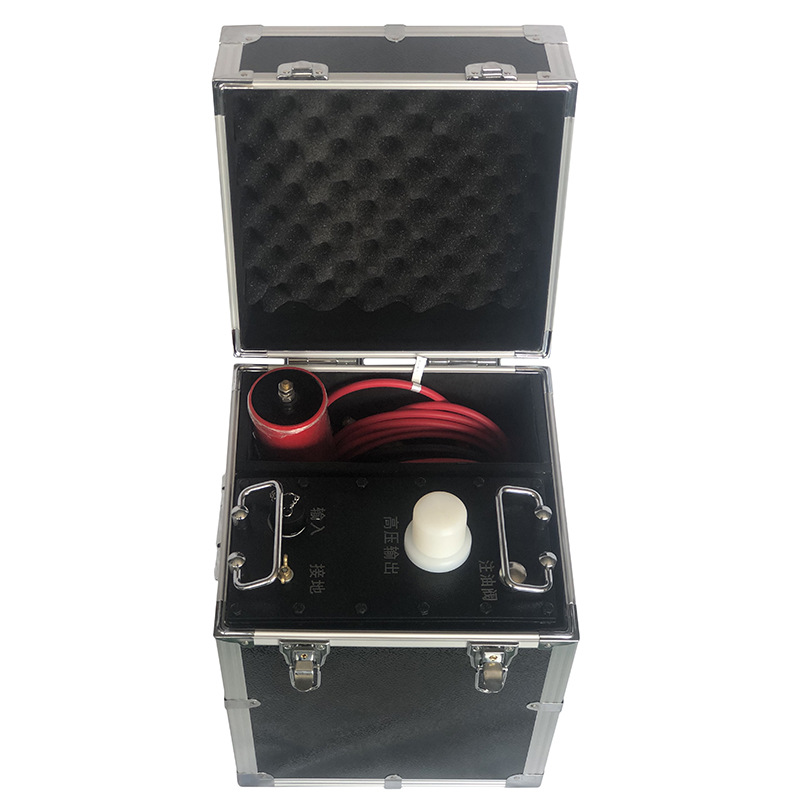

本產品接合了現代數字變頻技術，采用微機控制，升壓、降壓、測量、保護自動化。由于電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。

設計指標符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品無這樣一些不足之處，另外，還有如下特點需要特別說明：

1.電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。

2.具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。

3.具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。

4.高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。

5.由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

1. 輸出額定電壓：

2.輸出頻率：0.1Hz、0.05Hz、0.02Hz

3.帶載能力： 0.1Hz，最大1.1µF；0.05Hz，最大2.2µF；0.02Hz，最大5.5µF

4.測量精度：3%

5.電壓正，負峰值誤差：≤3％

6.電壓波形失真度：≤5％

7.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH

9.市電源：頻率50Hz，電壓220V±5%。若使用便攜式發電機供電，發電機要求：頻率50Hz，電壓220V±5%，功率應大于3KW，并且在發電機的輸出端并聯一只功率不小于800W的阻性負載（如電爐），以便穩定發電機的運轉速度。否則儀器將不能正常工作。

根據被試對向選擇適當規格的產品。

使用時，試品電容量不得超過儀器的額定電容量。試品電容量過小，會影響輸出波形。若小于0.05µF，儀器將不能正常輸出,此時可并聯0.05 µF的電容器（由本公司提供）輔助輸出。下面是一些設備的電容量，供用戶參考。

不同發電機的單相對地電容量

交聯聚乙烯絕緣單芯電力電纜的電容量(µF/km)

試品電流的估算方法：

計算公式：　Ｉ＝2πfCU
