概述

匝間沖擊耐壓測試儀是采用脈沖波形比較法,以高壓沖擊波對二線圈或繞組進行過電壓的模擬檢測，并由示波器來判別二繞組波形差異的一種測試儀器。它不但能迅速、正確地判斷線圈或繞組匝間絕緣電暈放電、局部或相間短路、開路、接線嵌線錯誤、線圈平衡等各類故障。

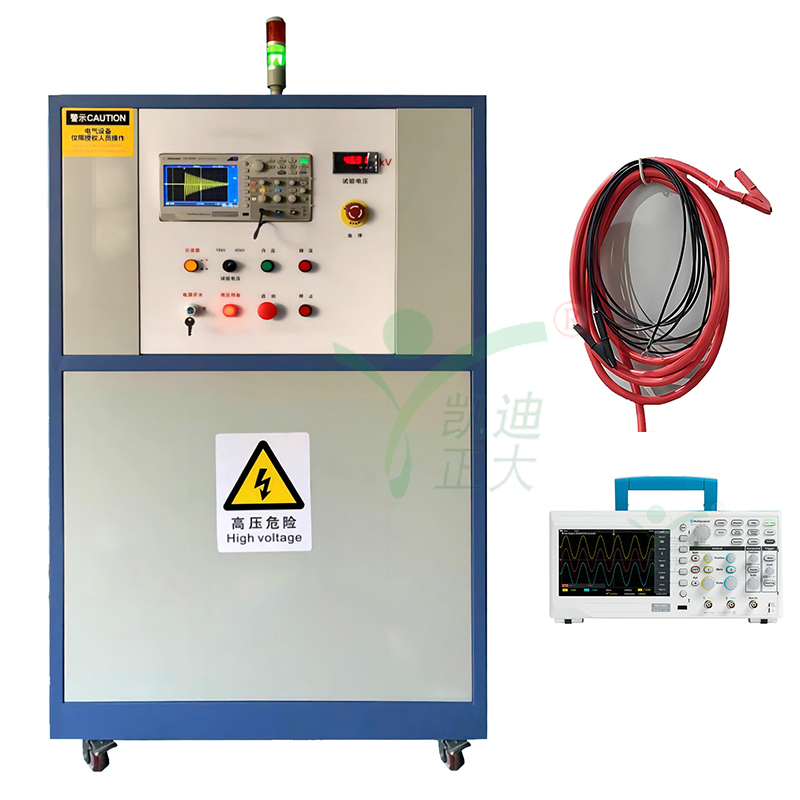

KDYD2850KV匝間沖擊耐壓測試儀適用于額定電壓 15000V 及以下大中型高中壓、交直流電機的繞組匝間絕緣檢測；也可用于變壓器繞組、電器線圈繞組的匝間絕緣檢測。 因電機、變壓器繞組由于絕緣結構和絕緣材料的不一致，特別是操作者工藝水平的不同，在繞線、嵌線、刮線、接頭端部整形、搬運等工序工藝環節都會引起不同程度的絕緣損傷，使繞組存在著各種形式的匝間絕緣故障，因此，匝間絕緣是電機、變壓器的薄弱環節。

KDYD2850KV匝間沖擊耐壓測試儀是以檢測被試品阻抗對稱平衡情況為基本原理，采用沖擊波比較法以高頻、高壓脈沖對電機、變壓器繞組進行等效過電壓的無損模擬試驗，利用儀器本身示波器觀察波形對比分析，能直觀、迅速正確的測試繞組匝間短路及各種阻抗不平衡故障。

產品特點

KDYD2850KV匝間沖擊耐壓測試儀適用于額定電壓 15000V 及以下大中型高中壓、適用范圍：額定電壓15000V及以下交直流電機線圈及整機匝間絕緣沖擊耐電壓試驗。交直流電機的繞組匝間絕緣檢測；也可用于變壓器繞組、電器線圈繞組的匝間絕緣檢測


技術指標

波前時間 ：0.2µs
極性： 負極性
脈沖峰值電壓：2.0~≥50kV（連續可調）
峰值電壓表顯示：0~50kV±5%
85%以下電壓連續使用，85%以上電壓間歇使用
脈沖儲能電容：0.05µF±10%
最大輸出能量：62.5J
放電頻率：放電頻率為1次/秒
放電次數：1-9999次(推薦設置5次)
絕緣電阻：電源輸入端對機架的絕緣電阻大于等于50M歐姆；
介電強度：電源輸入端對機架能夠承受1500V/50Hz，1min耐電壓試驗，無飛狐，無擊穿現象；

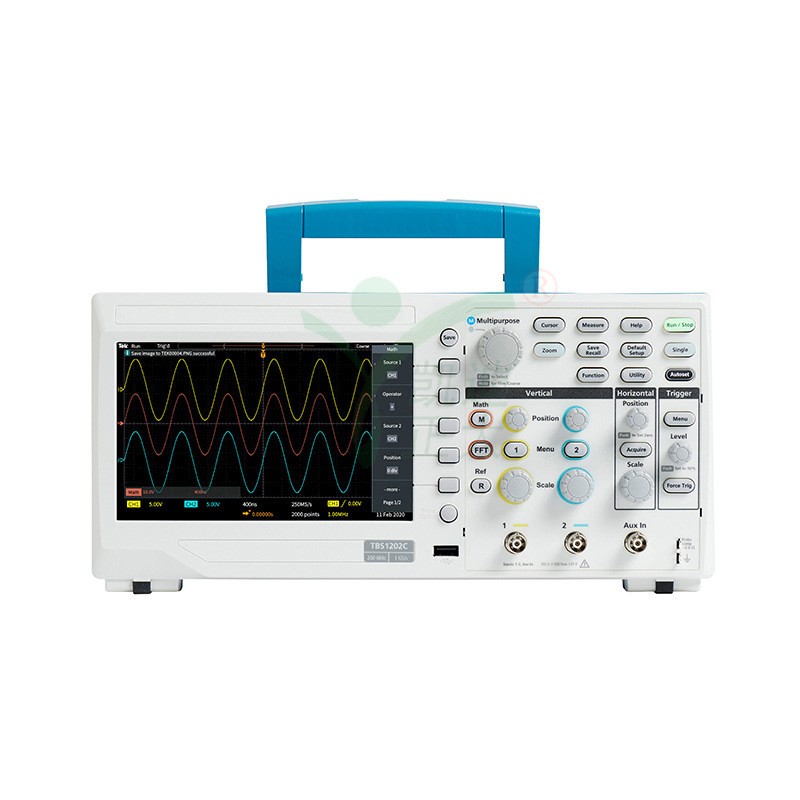

儀器配數字存儲示波器，可保存波形并通電腦打印波形。
外型尺寸（寬、高、深）：900×600×1550（寬、高、深）
重量　：125kg

儀器使用環境：

電源電壓：220V+10%；50Hz/60Hz+2%；
環境溫度：0~40度；相對濕度：不大于80%；
工作電源：~220V±5%50Hz
功耗：2000VA

適用范圍：額定電壓15000V及以下交直流電機線圈及整機匝間絕緣沖擊耐電壓試驗
