產品概述

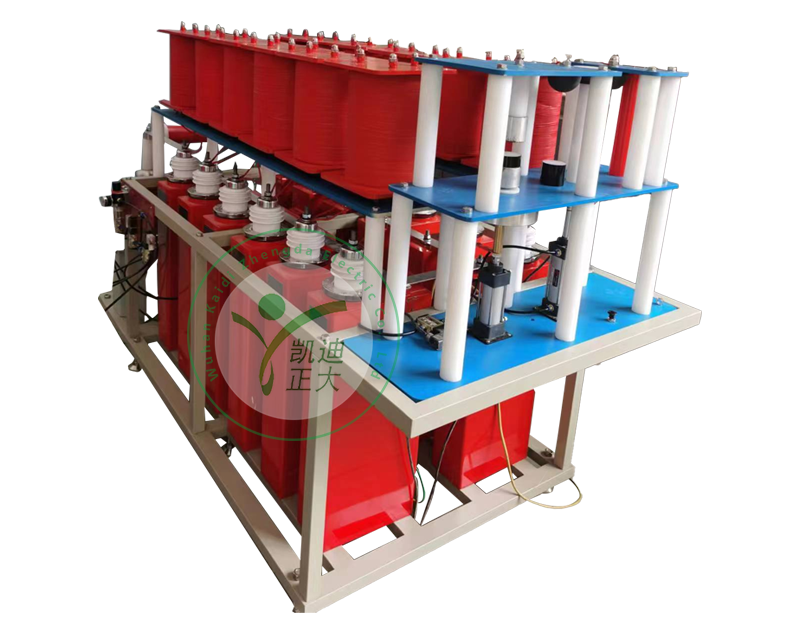

KDYZ-FB方波沖擊電流試驗設備是依據交流無間隙氧化鋅避雷器有關試驗標準設計的一種用于系統額定電壓在10KV以下各等級避雷器以及氧化鋅電阻片小電流殘壓/泄漏電流測試的儀表,它對于避雷器及氧化鋅電阻片生產廠、電力系統的避雷器及氧化鋅電阻片性能檢測。

氧化鋅避雷器生產常用設備：
KDYZ-CY殘壓試驗設備；
大電流沖擊試驗設備；
KDYZ-FB方波沖擊電流試驗設備；
KDYZ-moA直流參考電壓試驗設備；
水煮試驗箱；
KDYZ-201阻性電流測試儀；
KDJF-202局部放電測試儀；
KDYDJ-20kvA150kV工頻試驗變壓器；
KDZG-II直流高壓發生器。

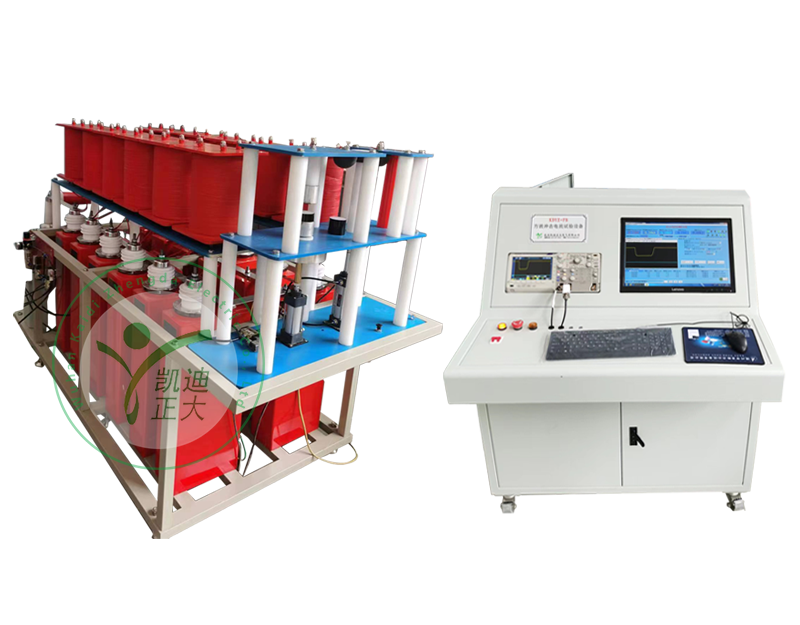

計算機軟件控制系統：
1 讀取和控制示波器：計算機與示波器通訊，可以讀取示波器各個參數和試驗波形數據，也可以通過計算機對示波器進行設定，這樣計算機就和示波器組成了一個虛擬儀器系統。
2 試驗波形分析：計算機軟件可以對試驗波形數據進行分析處理，自動測量并顯示沖擊電流峰值、波頭時間和波尾時間，電荷量、能量等參數。
3 試驗數據管理：計算機軟件可以對試驗波形、試驗數據進行存儲。可以根據要求進行試驗數據查詢，也可以按要求將試驗記錄報表打印。三種文件格式：Excel或Word、PDF。

安全保護：
1 過電壓、過電流、門禁聯動、緊急停止、充電聲光警示、自動放電、接地。配備手動接地棒：試驗人員接觸發生器本體、更換波形電阻、更換被試品、維修等之前必須用接地棒放電，并將接地棒掛接在本體。
2 試品配有防爆盒：防止試驗中被試品發生閃絡、擊穿等損壞時導致的爆炸殘留物飛濺而引起意外傷害。

接地電阻：≤0.5Ω

工作電源：220V±10%、50Hz。

主要技術指標
2mS 方波沖擊電流試驗設備
試品：電阻片 (U1mA≤6kV)。

電流波形：2mS 方波。

額定電流：2mS 800A。

儲能電容器：10臺。

點火方式：氣動位移放電球距。自動、手動兩種控制方式。

電流極性：正。波形顯示：電流-負；殘壓-正。

電流測量：羅氏線圈（1-1500A），準確度：1%。

系統測量準確度：3%。

數據、波形采集：示波器（美國泰克）。
