KDZD608A 屏蔽服效率測試裝置是對屏蔽服進行效率試驗的專用設備，用于電力系統、生產廠家和科研單位。屏蔽服效率試驗裝置根據國家標準 GBT 6568.2-2008《帶電作業用屏蔽服裝》要求而設計的，再結合 DLT 976-2017 《帶電作業工具、裝置和設備預防性試驗規程》中要求對屏蔽服定期屏蔽服效率試驗檢測。

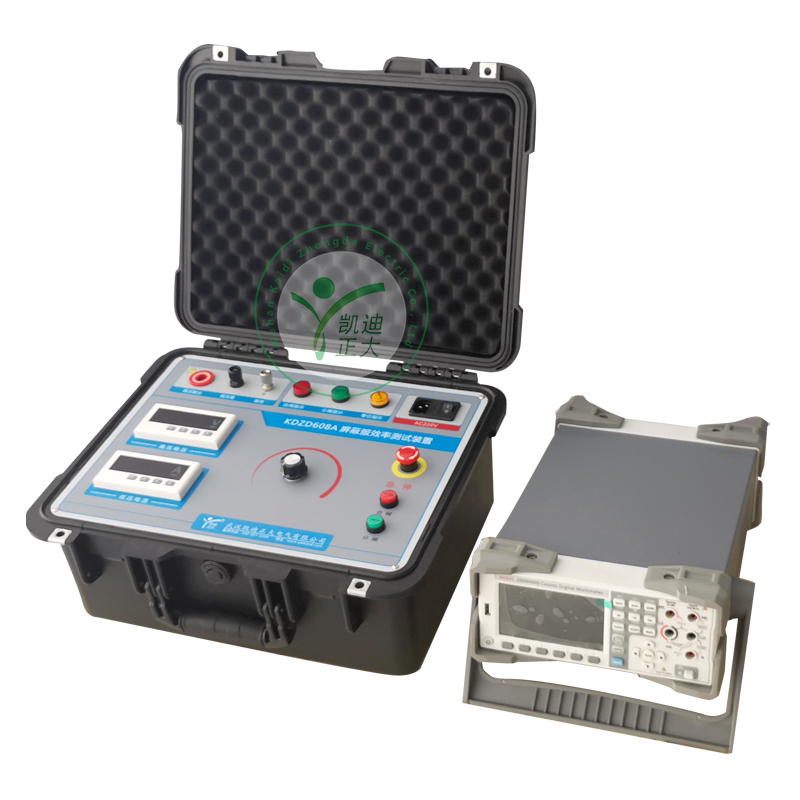

本試驗裝置由三部份組成：

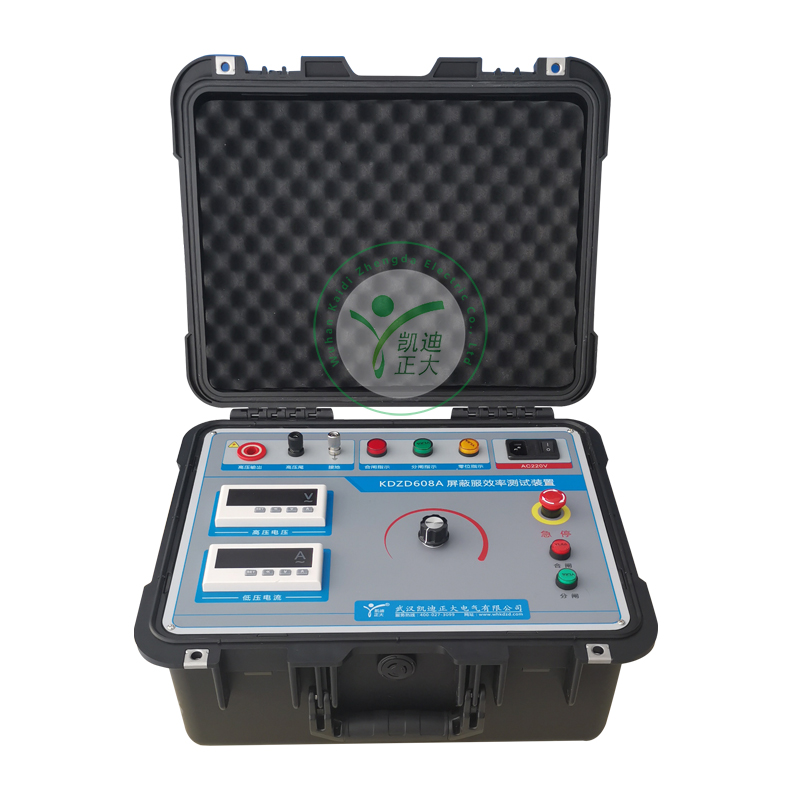

帶電作業用屏蔽服效率試驗裝置主機；

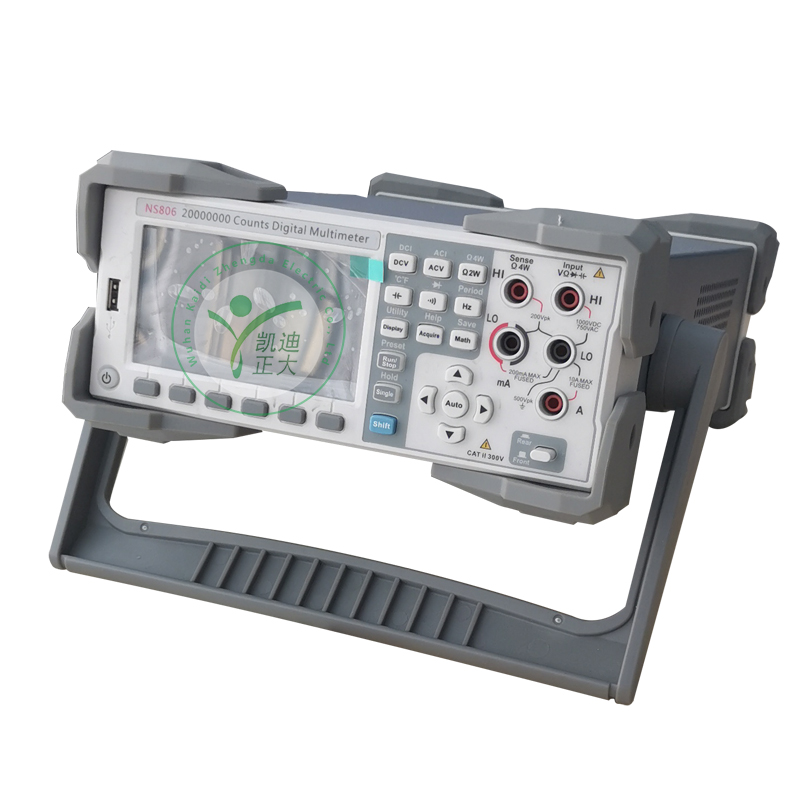

61/2 精度萬用表；
測試電極組合:1.黃銅加壓電極；2.橡膠板；3.黃銅接收電極； 4.絕緣板；5.測試固定盤；
整機布局合理、外形美觀、操作方便、具有準確可靠、維修方便等優點。



1、帶電作業用屏蔽服效率試驗裝置：電壓輸出為：50Hz、電壓有效值為 600V 的正弦波電壓(波形符合 GB311.2～311.6—83《高電壓試驗技術》的要求)，測量部分：輸入阻抗大于 10MΩ，量程為 600V；
2、加壓電極：制造材料為黃銅；負載 2MΩ，總質量≈3kg；
3、橡膠板：直徑為 400mm、厚度為 5±0.5mm 的橡膠板，其表面硬度為肖氏級 60～65度；
4、接收電極板：直徑為 300mm 并帶有接線柱的黃銅板，厚度 2mm；
5、絕緣板：直徑為 400mm，厚度 3mm，材料為環氧板；
6、測試底座：材料為白色亞克力，四周安裝水平柱。

技術指標：
1、發生器輸出電壓范圍：AC 0—600V
2、輸出功率：AC 0.5kVA
3、輸出波形：AC 50Hz 正弦波
4、交流測量精度：1 級
6、加壓電極、接收電極：按標準制造
7、儀器工作電源：交流 220V±10% 50Hz



裝箱清單：
1、測試主機：1 臺；
2、測試電極組合一套含：1.）黃銅加壓電極 1 個；2.）橡膠板 1 張；
3、黃銅接收電極 1 塊；2.）絕緣板 1 塊；3.）測試固定盤 1 個；
4、測試線：1 套
5、電源線：1 根
6、使用說明書：1 本
