KD-214帶電電纜識別儀(以下簡稱識別儀)是用于將某一特定電纜從一束電纜中識別出來的專用儀器。它即能識別停電電纜，也能識別帶電電纜，滿足了電力施工現場對電纜識別的多重需求。

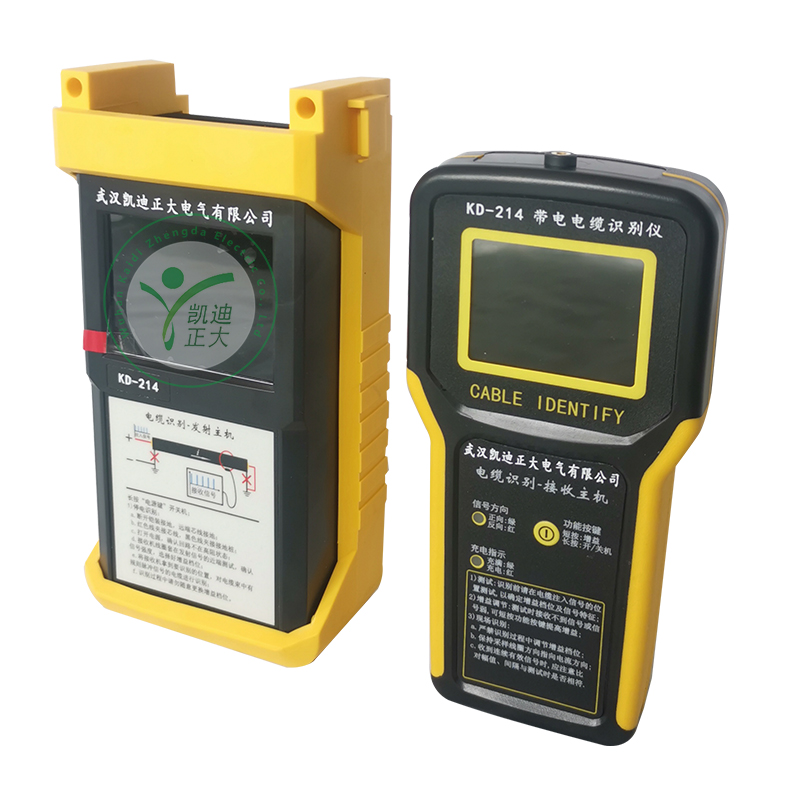

識別儀主要由發射主機、接收主機、發射連線、發射卡鉗與柔性測量線圈構成。識別儀的設計相比上一代產品更加緊湊小巧，攜帶方便。

發射主機
充電電壓:DC5V
功耗:≤3W
工作時長:>12h
信號間隔:~2 秒
發射卡鉗內徑:125mm
環境溫度:-35℃℃~+55℃
環境濕度:≤95%RH

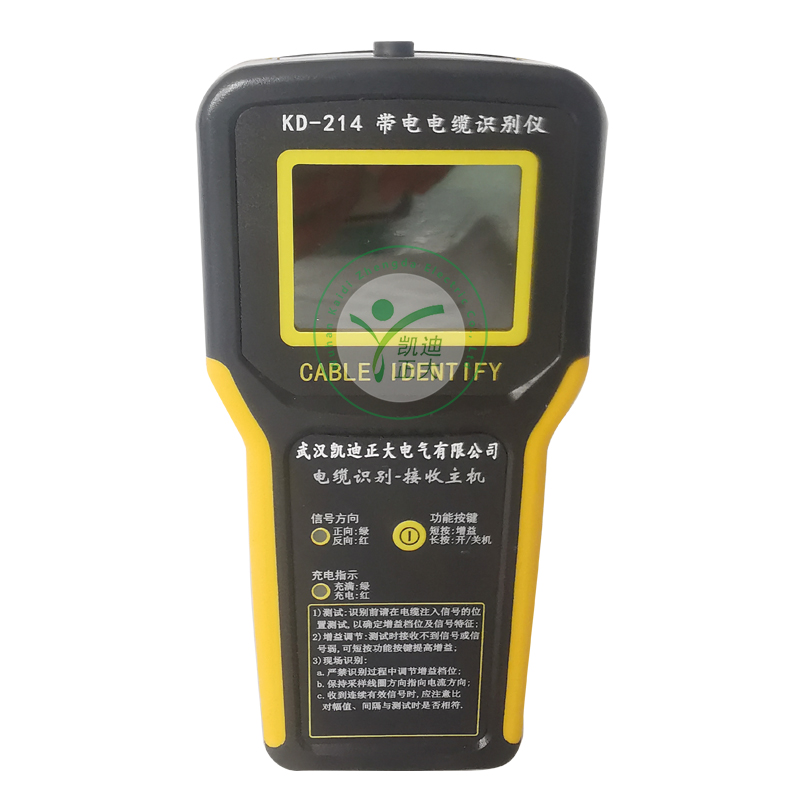

接收主機
充電電壓:DC5V
功耗:≤1W
識別方式:方向、幅值、間隔，三重判斷依據
回路電阻范圍:停電--接地回路電阻≤500?；帶電--接地回路電阻≤200?
工作時長:>12h
環境溫度:-35℃~+55℃℃
環境濕度:≤95%RH

產品特點
1.發射主機采用鋰電池供電,無需現場 220V 電源接入使用方便，且設計小巧、功耗低、供電時間長、多級電量指示。
2.接收主機采用彩屏 LCD 液晶顯示，精準電量提示，同步顯示信號的方向、幅值、間隔作為有效判斷依據，并在時間軸上保留多個信號,通過連續的有效信號更準確的確定待識別電纜。
3.采用柔性測量線圈進行電纜識別,解決了電力現場電纜擁擠、疊壓導致傳統接收卡鉗無法卡入待識別電纜，而無法識別的問題。
4.配備發射卡鉗,通過卡鉗耦合的方式實現帶電識別的功能，做到一機多用。
5.ABS 高強度保護箱，有效的保護儀器，同時方便運輸及適應工地現場的惡劣環境.

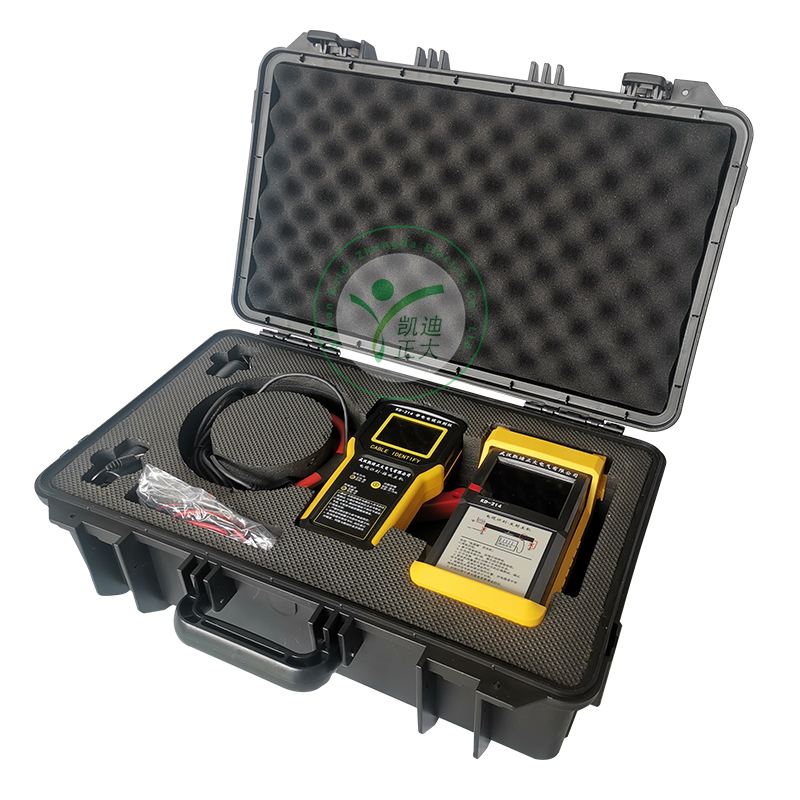

產品配置清單

機箱：1個
發射主機：1個
接收主機：1個
發射卡鉗：1個
發射信號測試線夾：2根（紅黑各一根）
接收柔性線圈：1個
DC5V3100mA電源適配器：1個（USB充電線2根）
說明書：1份
出廠檢驗報告：1份
合格證：1份
