目前配電變壓器能效等級、變壓器直流電阻測試、變壓器變比組別測試、變壓器絕緣電阻測試是變壓器停電檢修的常測項目，要完成上述檢測及操作就需要分別配置變壓器能效等級儀、變壓器直流電阻測試儀、變壓器變比組別測試儀、變壓器絕緣電阻測試儀，每次試驗時都需要攜帶四種儀器。因為是四臺獨立的儀器，每臺儀器均配有專用的測試線，這就需要在測試過程中分開測試，并且需要頻繁的改變接線方式，從而浪費了大量的人力、物力及工時。

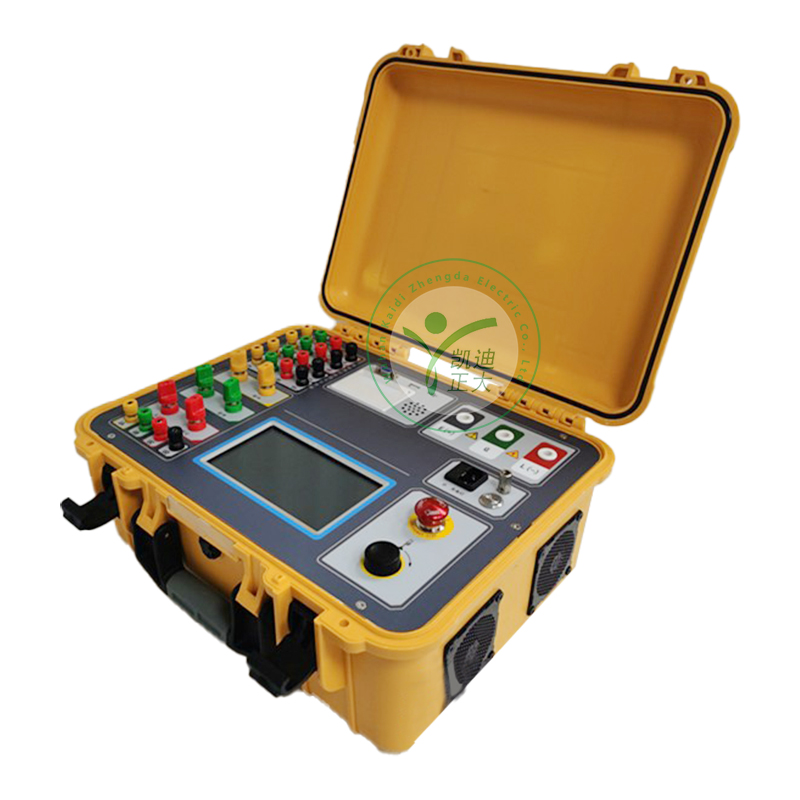

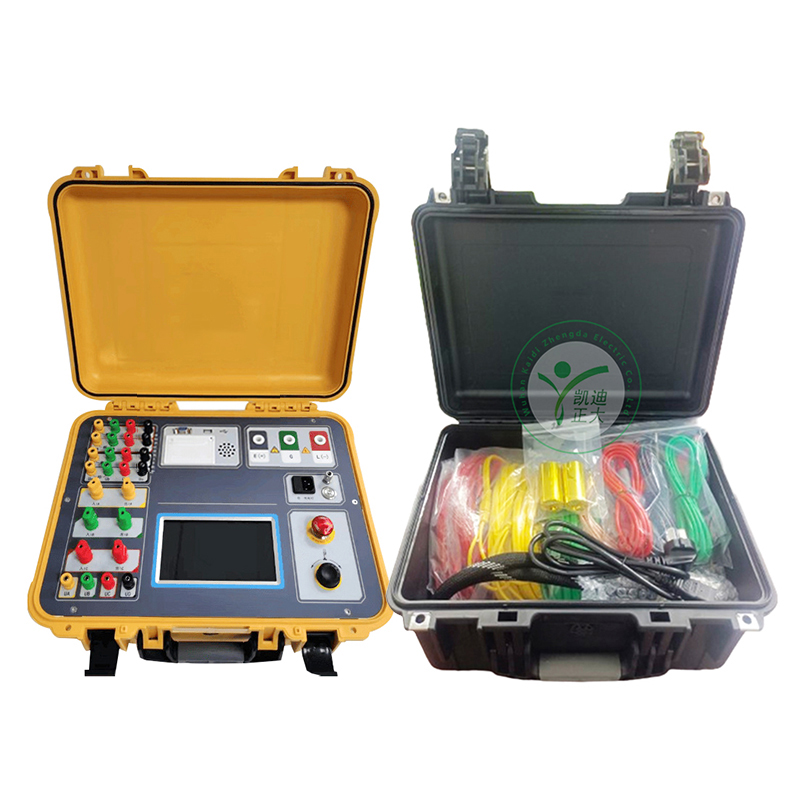

武漢凱迪正大電氣有限公司研發出大容量鋰電池供電的四合一配電變壓器測試系統（直阻+變比+絕緣電阻+能效等級），我們僅需要一套設備，可以完成四個項目的測試，不需要頻繁的拆接測試線。

1.一次接線、可完成直阻測試、變比測試。
2. 直阻測試功能，針對Yn型、Y型和△型繞組均可采用三相自動方式測試，并計算出三相不平衡率；最高輸出電流20A，可以滿足配網變壓器的低壓線圈的測試。
3. 變比測試功能，具有三相、單相、Z型變壓器測試功能；PT/CT變比、極性測試功能；盲測功能。
4.能效等級功能，具有容量、負載、空載、零序阻抗測試功能，遵循的《電力變壓器能效限定值及能效等級》（GB20052-2020）標準，對配電變壓器的能效等級進行準確測量與判斷。
5. 絕緣電阻測試功能，最大輸出短路電流5mA，且1mA～5mA可調。具有絕緣電阻IR、吸收比DAR、極化指數PI測試功能。
6. 具有多種有線、無線通訊接口，方便儀器功能擴展。
7. 儀器采用嵌入式Linux操作系統，具有較高的安全性、流暢性、易用性等。
8. 儀器采用A7+M4雙核架構，即滿足測量的實時性，又滿足操作的流暢性。
9.工業級7寸大屏顯示，清新簡約顯示風格設計，全觸控結合一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。
10.本儀器采用大容量鋰電池供電，內置充電器。

直阻測試
輸出電流：20A、10A、5A、1A、0.1A、≤10mA
測量范圍：
20 A檔 0.5mΩ～ 100mΩ 10 A檔 1.0mΩ～ 300mΩ
5 A檔 10 mΩ～ 1.0 Ω 1A檔 200mΩ～ 6.0 Ω
0.1A檔 2.0 Ω～ 60 Ω ≤10mA檔 30 Ω～ 50 kΩ
準確度：±(讀數×0.2% + 2個字)

變比測試
測量范圍：0.9～10000
準確度：
±(讀數×0.1% + 2個字)(小于等于500)
±(讀數×0.2% + 2個字)(大于500小于等于3000)
±(讀數×0.3% + 2個字)(大于3000)
分辨率：
0.9～9.9999(0.0001) 10～99.999(0.001)
100～999.99(0.01) 1000～9999.9(0.1)
10000及以上(1)

容量、空負載測試
測量范圍：
電壓 AC 50V～850V
電流 AC 0.5A～100A
容量 30kVA～65000kVA
準確度：
電壓、電流 ：±(讀數×0.2% + 2個字)
功率(0.2≤cosφ≤1)：±(讀數×1.0% + 2個字）
容量：±(讀數×10 % + 2個字）

絕緣電阻測試
輸出電壓：500V、1000V、2500、5000V可選
短路電流：1mA～5mA可選
電流測試量程：10mA
電流測試精度：±(讀數×5%+0.2nA)
電容測試量程：20μF
電容測試精度：±(讀數×15%+0.03nA)
電容放電速率：從10000V到10V,0.5s/μF

使用條件及外形
工作電源：內置鋰電池，容量11AH
充電電壓：AC220V
使用溫度：-10℃～50℃
相對溫度：≤90%，不結露
重量：12kg
尺寸：438×318×190（mm）
