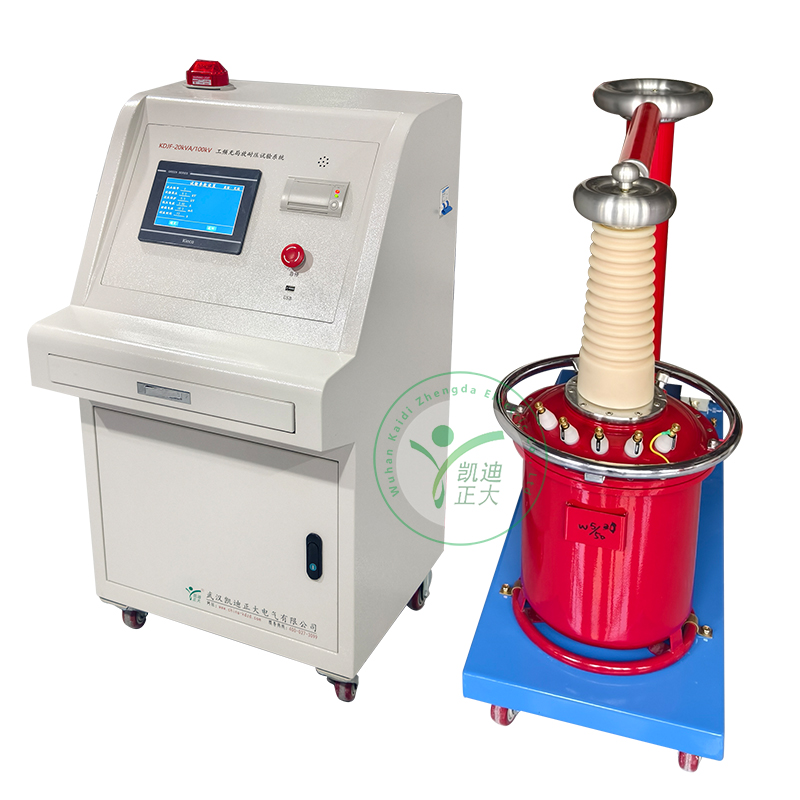

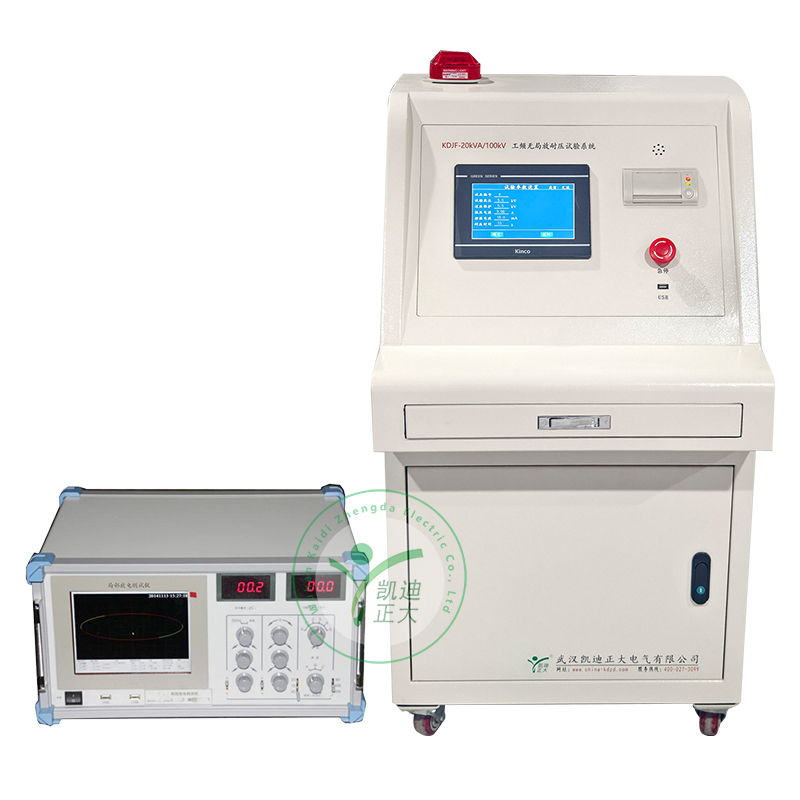

系統組成
1．局放試驗變壓器10kVA/50kV                     一臺
2．局放試驗控制電源10kVA/50kV                   一臺
3．局放隔離濾波器10kVA/450V                      一臺
4．局放耦合電容器(自帶分壓功能)50kV/1000pF       一臺
5．局放保護電阻50kV/10KΩ                       一臺
6．KDJF-2020數字式局部放電檢測儀  一臺

系統執行標準
GB50150-2006    《電氣裝置安裝工程電氣設備交接試驗標準》DL/T849.6～2004《電力設備專用測試儀器通用技術條件
GB1094《電力變壓器》
GB50150-91-2006《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 848·3-2004《高壓試驗裝置通用技術條件》
第三部分：局放試驗變壓器
GB7328 變壓器和電抗器的聲級測量
GB/7354 局部放電測量
JB/T563 耦合電容器及電容分壓器訂貨技術條件
JB/T8169 耦合電容器及電容分壓器
GB4208 外殼防護等級
DL/T 848.2 高壓試驗裝置通用技術條件
GB1094.1-GB1094.6-96《外殼防護等級》
GB/T16927.1～2-1997《高電壓試驗技術》
GB/T.311-1997《高壓輸變電設備的絕緣與配合》
DL/T846-2004《高電壓測試設備通用技術條件》
GB4793-1984《電子測量儀器安全要求》
GB2900《電工名詞術語》
GB191《包裝貯運標志》
GB/T16927-1997《高電壓試驗技術》
GB/T16927.1 高電壓試驗技術 第一部分 一般試驗要求
GB/T16927.2 高電壓試驗技術 第二部分 測量系統



局放試驗變壓器：
局放試驗變壓器采用特殊結構及精密工藝使得其局放量能控制在較小的范圍內。外形工藝精度高。適用于現場和試驗室。方便適用。

調壓控制箱：
1、本控制臺為專用高壓試驗調壓操作臺
2、配有零位啟動，停止按鈕；電壓，電流表指示；
3、時間繼電器控制時間并報警；
4、操作電壓連續可調，波形失真和畸變；
5、具有零位功能、過流、擊穿保護功能；
6、報警有聲響及燈光提示；
7、設有調壓器下限位保護、耐壓計時
8、設有緊急按鈕、設有警鈴、門連鎖
9、電壓升、降功能、耐壓記時、過流保護功能
10、試驗結束，降壓回零，手動升壓降壓；

局放隔離濾波變壓器：
主要結構為隔離變壓器及離波裝置為一體，可以有效摒除電源中存在的雜波及各種干擾。

局部放電檢測儀：
局部放電檢測儀是我公司針對傳統的局放儀示波管亮度低、壽命短的問題，新研制的數字式液晶顯示局部放電檢測儀。
本儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造。
產品特點：
局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。
操作與傳統的模擬式局部放電測試儀器完全相同，簡單易學。
自由選擇橢圓、直線、正弦顯示方式
采用數字開窗技術，可避免干擾對測量的影響。
任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。
可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。
可對當前放電圖譜進行保存，實現測試結果的可追溯性。

1.局放試驗變壓器：
局放試驗變壓器采用特殊結構及精密工藝使得其局放量能控制在較小的范圍內。外形工藝精度高。適用于現場和試驗室。方便適用。
規格型號：10kVA/50kV
額定容量：10kVA
輸入電壓：0～200V
額定電壓：一次：0.22kV        二次：50kV
額定電流：一次：45A        二次：0.2A
電壓精度：＜AC 1.0%
頻率：50Hz
測量繞組分壓比：100：1
空載電流：5 ％
波形畸變率：≤5％
局部放電量：100％UN不大于5PC
系統噪聲水平：≤65dB
在額定電壓下局部放電量：≤3pC
聯結組：II0
冷卻方式：ONAN
使用條件：戶內
輸出電流：100mA絕緣介質：SF6
電源失真度：＜3%額定電壓下系統局放量≤5PC
外形尺寸：約480*480*750mm
重量：約55kg
結構：環氧桶殼SF6氣體
過電流能力：在150%（0.75）額定電流持續時間300S情況下，過電試驗變壓器繞組均不造成熱損壞和繞組變形。
過壓能力：在110℅UH（55kV）時間60S下過電壓，不應造成試驗變壓器絕緣損壞，此時波形畸變率≤5%。
絕緣水平：低壓端工頻耐15kV/min
介質損耗：≤0.5%
局部放電量：100%UH下小于5PC；80%UH下小于3PC。
運行時間：在100%HU、IH下從環境溫度開始允許運行60min,80%UH、IH下從環境溫度開始允許連續運行。
溫升試驗：在正常使用條件下繞組溫升小于65K，油面溫小于55K
保護：原、副邊均采用過電流繼電器進行過電流保護，不同情況下保證人身和設備的安全。
密封材料：在密封件結構設計下采用特殊“雙層密封方式”保證試驗變壓器的使用時間不低于15年

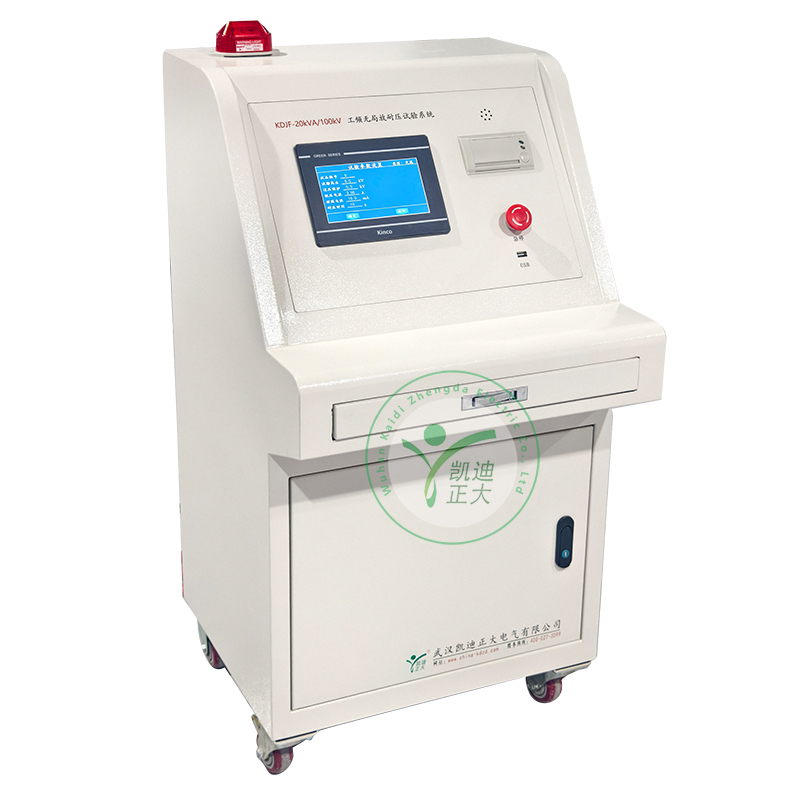

2、調壓控制箱：
規格型號：10kVA/380V
1、本控制臺為專用高壓試驗調壓操作臺
2、配有零位啟動，停止按鈕；電壓，電流表指示；
3、時間繼電器控制時間并報警；
4、操作電壓連續可調，波形失真和畸變；
5、具有零位功能、過流、擊穿保護功能；
6、報警有聲響及燈光提示；
7、設有調壓器下限位保護、耐壓計時
8、設有緊急按鈕、設有警鈴、門連鎖
9、電壓升、降功能、耐壓記時、過流保護功能
10、試驗結束，降壓回零，手動升壓降壓；
額定容量：10kVA
輸入電壓：380V±10% 輸出電流：75A
輸出電壓：0～0.43kV
外形尺寸：約480*460*730（mm）
重量：約30Kg

3.局放隔離濾波變壓器：
主要結構為隔離變壓器及離波裝置為一體，可以有效摒除電源中存在的雜波及各種干擾。
額定容量：10kVA
輸入電壓：0.45kV
輸出電壓：0.45kV
額定電流：40A
額定頻率：50－60HZ
線路數：1路
濾波電抗器品質因數：＞70
局部放電背景水平：≤5pC
阻尼電阻功率：100W
衰減特性：40KHZ－100KHZ＞40DB；100KHZ－1MHZ＞50DB
絕緣水平：5kV/1min異常放電現象
允許運行時間：運行時間：在100%HU、IH下從環境溫度開始允許運行60min,80%UH、IH下從環境溫度開始允許連續運行，其繞組的溫升滿足國家標準。
外形尺寸：約350*340*400（mm）
重量：約25Kg

4、局放耦合電容器（自帶分壓功能）
規格型號：50kV/1000PF
標稱電容量：1000pF
額定電壓：50kV
額定頻率：50HZ
標稱分壓比：1000：1
精度：0.5級
介質損耗：＜0.2%
局部放電量：額定電壓下＜3pC，在80%額定電壓下＜2pC
測量精度：≤±1%
允許運行時間：運行時間：在100%HU、IH下從環境溫度開始允許運行60min,80%UH、IH下從環境溫度開始允許連續運行。
重量：約20Kg

5、局放保護電阻
額定電壓：50kV
標稱電阻：10KΩ
額定電壓下系統局放量≤5PC
額定頻率：50HZ
額定電流：長期電流0.3A
表面承受爬電：150kV.d
耐熱等級：F級
局部放電量：100%額定電壓下＜3pC，在80%額定電壓下＜2pC
溫 升：100%額定電流下連續運行電阻表面溫度小于80K
運行時間：運行時間：在100%HU、IH下從環境溫度開始允許運行60min,80%UH、IH下從環境溫度開始允許連續運行。
重量：約3Kg

6、局部放電檢測儀
局部放電檢測儀是我公司針對傳統的局放儀示波管亮度低、壽命短的問題，新研制的數字式液晶顯示局部放電檢測儀。
本儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造。
產品特點：
局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。
操作與傳統的模擬式局部放電測試儀器完全相同，簡單易學。
自由選擇橢圓、直線、正弦顯示方式
采用數字開窗技術，可避免干擾對測量的影響。
任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。
可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。
可對當前放電圖譜進行保存，實現測試結果的可追溯性。

1、可測試品的電容量范圍 6pF～250µF

2、檢測靈敏度及允許電流見下表
輸入單元
序號    調諧電容    單位    靈敏度（微微庫）
（不對稱電路）
1    6-25-100    微微法    0.02
2    25-100-400    微微法    0.04
3    100-400-1500    微微法    0.06
4    400-1500-6000    微微法    0.1
5    1500-6000-25000    微微法    0.2
6    0.006-0.025-0.1    微法    0.3
7    0.025-0.1-0.4    微法    0.5
8    0.1-0.4-1.5    微法    1
9    0.4-1.5-6.0    微法    1.5
10    1.5-6.0-25    微法    2.5
11    6.0-25-60    微法    5
12    25-60-250    微法    10
13    電 阻        0.5

3、放大器頻帶：
（1）低端：10kHz、20kHz、40kHz任選。
（2）高端：80kHz、200kHz、300kHz任選。

4、放大器增益調節：
粗調六檔，檔間增益20±1dB；細調范圍≥20dB

5、時間窗：
（1）窗寬：可調范圍15°～150°;
（2）窗位置：每一窗可旋轉0°～170°；
（3）兩個時間窗可分別或同時打開。

6、放電量表：
數字表頭：以3½LED數字表顯示；
0-100.0誤差<±5%(以滿刻度計)。

7、橢圓時基：
（1）頻率50Hz、100Hz、150Hz、200Hz、400Hz。
（2）橢圓旋轉：以30°為一檔，可作150°旋轉。
（3）顯示方式：橢圓-直線-正弦

8、試驗電壓表：
（1）量程：100kV（可擴展）
（2）顯示：3½數字電壓表指示
（3）精度：優于±5%（以滿刻度計）

9、具有零標功能，有利于局部放電的識別。

10、有A、B、C三個信號輸入通道

11、體積：500*500*210（寬*深*高）mm

12、重量：約15kg
