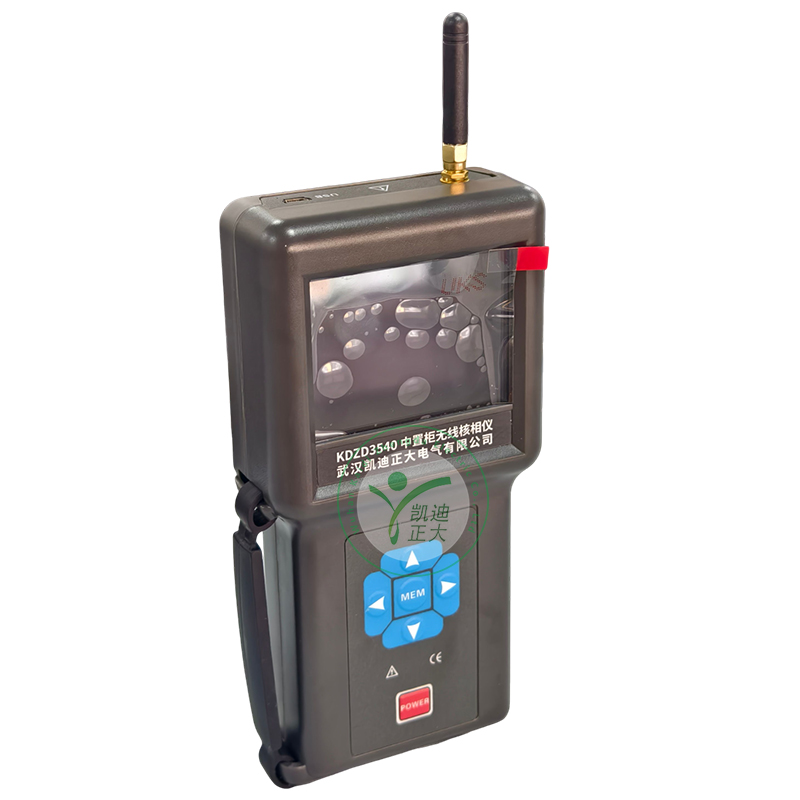

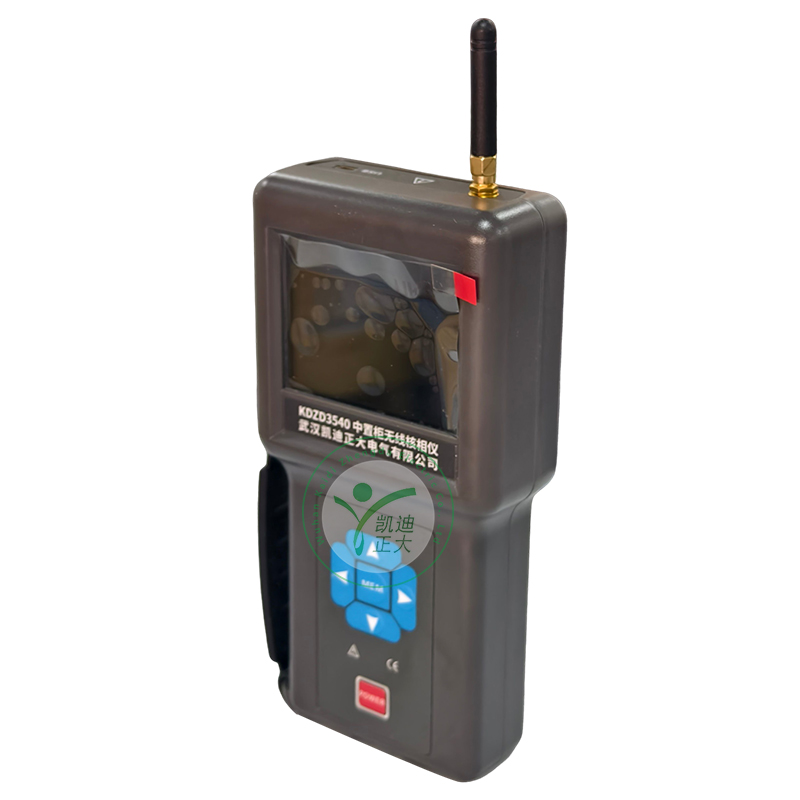

KDZD3540中置柜無線高壓核相儀是專為手車式高壓開關柜(中置柜)核相而精心設計制造，本儀器采用非接觸式核相技術，在中置柜外接收核相數據，即可對A、B、C三相線路同時完成相位判斷，相序測試，規避了操作人員與柜內高壓電直接接觸的風險.


主要功能
1.三相同時核相A、B、C三相同時完成核相，核相準確操作便捷。語音提示::“X信號正常Y 信號正常、同相、異相”
2.同屏顯示
采用 3.5 寸 LCD 彩屏，可同屏顯示相位、相序、核相結果及電壓等級，清晰直觀。
3.數據存儲功能
能存儲 200 組數據。
USB 接口數據上傳功能，存儲數據可以上傳電腦，保存打印。


規格參數
功能：中置柜核相、相位、相序測試
電源：主機：DC9V，6 節 5 號堿性電池 LR6；探測器：DC6V，4 節紐扣電池 LR44
核相方式：非接觸式核相
核相電壓：10KV - 35KV
核相距離：20米
相別定性：同相：-20°～20°；異相：100°～140° 和 220°～260°
量程：測試相位：0°～360°
精度：相位：≤±10°；頻率：≤±2Hz
分辯率：相位：1°
發射頻率：433MHz、315MHz
LCD 尺寸：3.5 寸彩屏；顯示域：71mm×53mm
相位指示：數字同時顯示
電壓顯示：顯示電壓等級
顯示速率：2 次 / 秒
數據存儲：200 組 (掉電或更換電池不會丟失數據)
自動關機：開機約 10 分鐘儀表將自動關機
電池電壓：當主機電池電壓低符號顯示，提醒需及時更換電池，此時測量的數據同樣是準確的。探測器 “POWER” 指示燈緩慢閃爍，表示其電池電量不足，請更換探測器電池。
額定電流：探測器：30mA max；主機：150mA max
儀表質量：儀器：950g (含電池)
儀器尺寸：主機 195mm×100mm×45mm；探測器 80mm×46mm×26mm
絕緣試驗：主機、探測器：AC3700V/rms (外露金屬與塑料外殼間)
外界干擾：無特強電磁場；無 433MHz、315MHz 同頻干擾
工作溫濕度：-10℃～40℃；80% rh 以下
存放溫濕度：-10℃～60℃；70% rh 以下
適合安規：GB13398—92、GB311.1—311.6—8、3DL408—91 標準和國家新頒布電力行業標準《帶電作業用 1kV～35kV 便攜式核相器通用技術條件 DL/T 971 - 2017》要求
符合 IEC61481—A2；2004；IEC 61243—1 ed.2:2003 標準
