電纜的交流耐壓試驗如何選擇合適的試驗設備？

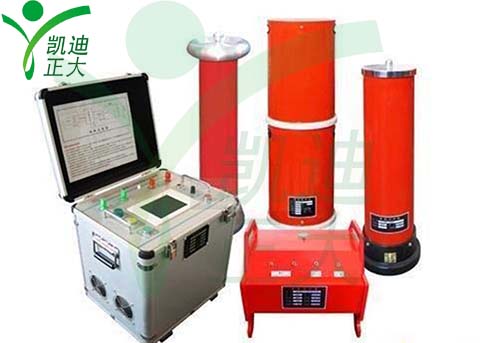

1、串聯諧振

電纜的交流耐壓試驗一般會用到串聯諧振，根據電纜的電壓等級，最大橫截面，長度算出容量和電壓，特別適合打電纜距離比較長的要求！電纜的交流耐壓試驗，對容量要求高，電壓要求小，而串聯諧振組成部分很多，它由激勵變壓器，變頻電源，高壓電抗器，電容分壓器，補償電容器等組成，現場做試驗攜帶的設備比較多，不方便，成本也很高，他主要針對10kV、35kV、110kV、220kV及以上電壓等級的主變，GIS,電纜，發電機，互感器等設備做交流耐壓試驗，如果現場的被試品比較多的話，可以考慮串聯諧振，比較全面的一套交流耐壓設備，不光可以做電纜的交流耐壓，還可以做變壓器，GIS，發電機，互感器等多種設備的交流耐壓試驗！

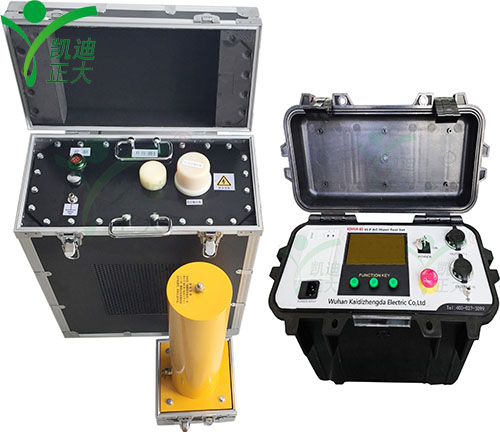

2、程控超低頻

比如，如果只針對電纜的耐壓，不做其他試驗，是可以推薦程控超低頻的，他是串聯諧振的簡化版，現場做試驗不需要帶一堆設備，

它只針對35KV及以下的電纜交流耐壓試驗,發電機的交流耐壓試驗，他的距離是有限的，比如35KV300平方的電纜，打個2公里是沒問題的，一般也就要求1公里左右，10KV的電纜，16平方的7到8公里都沒問題，270的電纜2到3公里；發電機的交流耐壓，看是火力發電機還是水里發電機，火力發電機一般120MW以內，水力發電機一般80MW以內，10Kv電壓電纜一般選程控超低頻30 KV的，35KV電纜一般選程控超低頻80KV的，按電纜的試驗電壓計算的，比如10KV電纜的電壓，有6KV的電纜，他的相電壓是6KV，他的試驗電壓等于6除以根號3再乘以3等于10.39KV,zui高不超過11KV，

當然10KV的電纜，也有電壓是15KV的，他的試驗電壓zui高不超過27KV，那么我們配30KV的超低頻就夠了！也可以根據現場電纜電壓情況選擇電壓，有30KV，40KV，50Kv,60KV，80Kv規格都有！

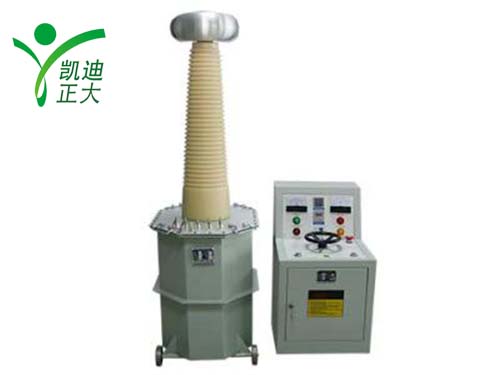

3、工頻耐壓試驗裝置

還有一個交流耐壓設備沒給大家講，那就是工頻耐壓試驗裝置，他是目前電力行業使用頻率最多的一款儀器，很多電力試驗同仁都見過，

它是由一臺試驗變壓器加一臺操作箱組成的，主要以交流耐壓試驗為主，直流為輔，加一個圭堆，放電棒，微安表就可以做直流耐壓試驗，不想買直流高壓發生器的可以用工頻耐壓試驗替代。
