凱迪正大：KDDAC-30電纜振蕩波局部放電檢測定位系統

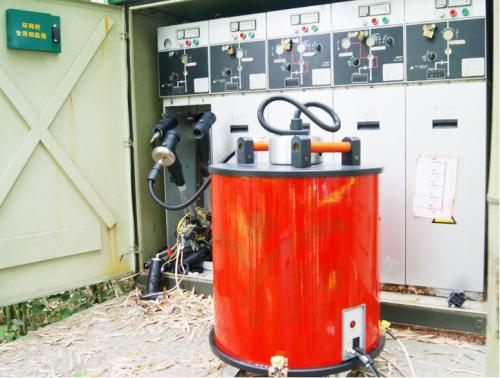

KDDAC-30電纜振蕩波局部放電檢測定位系統是一種用于電纜現場檢測與狀態診斷的新型技術工具，具有簡單實用，體積小，便于運輸，可在交流電壓條件下進行非破壞性試驗，絕緣性能檢測與評估手段多樣化等特點。采用阻尼交流電壓耐壓試驗與局放檢測相結合的方式，為發現電纜線路絕緣中潛在缺陷提供了有效手段。此外，借助介質損耗現場測量技術，可進一步實現高壓電纜絕緣老化程度的狀態評估

KDDAC-30電纜振蕩波局部放電檢測定位系統在測試過程中產生的局放交流電壓最高可達30KV，并結合高新的系統硬件與系統軟件來進行診斷，主要包括：

最新半導體技術

最新的激光控制技術

高新的數字式信號處理器和濾波技術

高新的無線網絡控制技術

二．功能特點

1.局放振蕩波單元一體化設計，內含高壓線圈，高壓分壓器，高壓開關，局放耦合電容，耦合單元及局放探測器

2.測控主機協調整個系統的運行，通過無線網絡和局放振蕩單元進行通信，控制局放振蕩波信號和局放信號

3.全中文操作界面，能夠記錄振蕩電壓波形和局放信號波形

4.自動顯示震蕩電壓波形頻率，幅值和采樣時間寬度等。

5.能對局放信號波形展開分析

6.自動顯示介損測試數值

7.自動生成局放定位圖，自動生成統計報表

8.自動生成統計圖譜

9.記錄時間，日期.可登記用戶基本信息，試驗人員，試驗電纜基本信息，包括試驗電纜站名，電纜型號，長度，接頭，運行歷史等

10.全中文操作界面，方便直觀設置電壓幅值，控制自動升壓和震蕩波產生

11.自動顯示震蕩波電壓幅值，震蕩頻率和采樣時間寬度

12.自動顯示介損數值

13.自動顯示最大局放量

14.存儲震蕩波形和局放波形

15.局放波形可以現場放大，進行局放源點初定位

16.自動或手動分析檢測數據

17.自動生產局放定位圖，自動生成統計報表

18.自動生成局放統計圖譜，如Q-φ圖、N-φ圖等

19.采用無線控制控制方式

20.具有自動/手動兩種局放校準模式

21.校準模式下時域脈沖反射定位接頭功能，自動鎖定接頭位置。

三、技術指標

無局放降頻裝置

供電電源 220VAC±10%，50Hz

振蕩波輸出最大電壓 30kV

振蕩頻率范圍 20Hz～300Hz

測試電纜長度范圍 200m～20km

高壓充電電流 5mA

高壓開關觸發方式 激光觸發高壓開關

高壓開關控制

導通時間：1µs

開關導通電阻：小于1Ω

光纖通信

局放測量范圍 1pC～100nC

電纜的局放校準值 100pC～5000pC

局部放電測量精度 ≤1pC

局放水平檢測與帶寬 符合國際電工委員會IEC60270標準

局放定位帶寬 150kHz～45MHz自動調節

局放定位測量精度 電纜全長1 % (最小分辨率2m)

介質損耗測量范圍 0.1 %～10 %

局放實時采樣率 100MHz

局放振蕩波功率 不低于1000W

局放采樣存儲深度 32MB（可記錄300ms數據長度）

控制方式 無線控制

局放校準模式 自動/手動

校準模式下時域脈沖反射定位

接頭功能

自動鎖定接頭位置

時域反射儀

測量范圍 0～15km

測量方法

低壓脈沖法，對線比較測量，

對線差示測量

脈沖寬度 5～1500 ns

最大分辨率 2.5 cm

可變增益 0-90db

可變阻抗匹配 0-120歐姆

測量精度 ± 0.1 %

電源 充電電池

四、標準和規范

● GB/T 7354-2003 局部放電測量

● DL/T417-2006 電力設備局部放電測量現場導則

● DL/T846-2004 高電壓測試設備通用技術條件

● GB/T16927-1997 高電壓試驗技術

● GB 50217-2007 電力工程電纜設計規范

● DL/T 596-2005 電力設備預防性試驗規程

● DL/T 401-2002 高壓電纜選用導則

● GB4793-1984 電子測量儀器安全要求

● GB6587 電子測量儀器環境試驗

● GB/T6593-1996 電子測量儀器質量檢驗規則

● GB191 包裝儲運圖示標志
