電纜震蕩波局放定位系統試驗?zāi)康募胺椒?/h1>

作者：凱迪正大電氣來源：武漢凱迪正大電氣有限公司日期：2018-07-13 16:49:00閱讀：

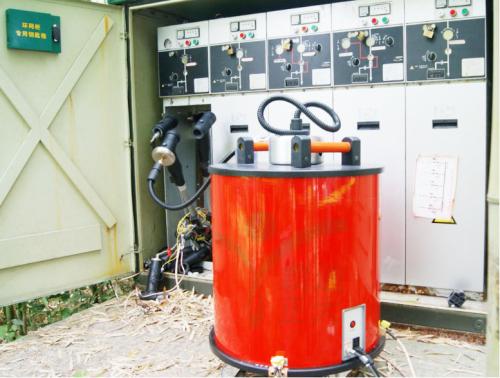

電纜振蕩波局放測試系統用于檢測和定位電纜絕緣和接頭以及終端的局部放電（PD），KD-OWTS系統可用于10kV、20kV等中壓電纜的檢測。系統既可以裝在測試車內，配合其它測試系統，也可單獨使用。 KDDAC-30系統由工業計算機控制，具有數據集成和信號存儲功能，可以對所測量的局部放電數據進行自動評估。

電纜振蕩波局放測試系統用于檢測和定位電纜絕緣和接頭以及終端的局部放電（PD），KDDAC-30系統可用于對10KV，20KV等電纜檢測，系統既可以裝在試驗車內，配合其他測試系統，也可單獨使用，系統由工業計算機控制，具有數據集成信號存儲功能，可以對所測量的局放數據進行自動評估，最終得到電纜局放的大小與位置分布圖。

電纜震蕩波局放定位系統用于檢測和定位電纜絕緣和接頭以及終端的局部放電。

檢測步驟

電纜振蕩波局放測試系統檢測步

被試電纜已停電，具備試驗條件

將電纜接地進行充分放電

測量電纜三相絕緣電阻，做好記錄

測量電纜長度及電纜接頭位置

進行設備接線，確認無誤后，啟動系統，輸入電纜基本信息

局部放電校準

加壓測試，分別對三相電纜按要就進行測試，保存數據，在開始出現局放電信號時，保存局部放電起始電壓和熄滅電壓數據

拆除試驗設備，清理工作現場

測量電纜三相絕緣電阻，做好記錄

辦理工作終結手續

縮寫：根據IEC規定，一般情況下對下列名詞在操作手冊中都盡量使用縮寫：

1、PD局部放電

2、DAC阻尼交流電壓

3、PDIV局放起始電壓

4、PDEV局放終止電壓

5、PD-mapping局放源點分布圖

6、TDR時域反射儀

電纜振蕩波局放測試系統安全規則在運行本測試系統前，請操作者熟知本章節的相關安全規則。連接被測電纜前一定要遵守下列五項安全規則以及其它相關安全規則。

1.切斷被測電纜電源；

2.防止被測電纜重新帶電；

3.確保電纜上沒有殘存電壓；

4.將電纜接地并短路；

5.隔離附近帶電設施。
