一、產品簡介

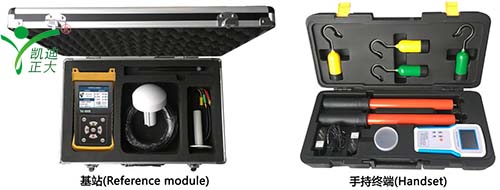

TAG-8800B互聯網型全時高壓遠程定相系統（以下簡稱“系統”）由互聯網定相基站（簡稱“基站”）與高低壓定相手持機(簡稱“手持機”)兩部分組成。

該系統通過基站統一覆蓋區域內的定相標準，在定相過程中，手持機只需一次采集，便可確定所采集的線路屬于A、B、C三相中的哪一相，解決當前輸電/配電線路相色標注混亂的問題。

二、工作原理

基站安裝在220V/380V電源處，采集其相位信號，并校準到指定的10kV線路，將該線路的A、B、C三相定義為基準相位信號。基站通過移動互聯網將基準相位值發送給手持機，手持機將自己測得的相位值與基準相位值對比，可快速準確地辨別對應的相別。

三、產品特性

1、基站在固定地點不間斷地采集信號，并將此信號作為定相的基準相位信號，再通過網絡服務器將此基準相位信號發送給手持機，令手持機每次定相都有一個統一的參考色標。

2、一套基站可以匹配多臺手持機同時進行定相工作。

3、若當前無任何手持機處于定相工作狀態，基站會自動進入休眠模式，以節約網絡流量及費用。

4、基站可選擇三種通信運營商（移動、聯通、電信）的2G/3G/4G移動網絡。

5、基站具備相角差校準功能，可將當前380V三相相位信號校準到不同電壓等級，一般校準到10kV。

6、手持機和基站均可根據GPS信號強弱自動切換PPS模式和授時模式。

7、手持機在無移動網絡信號時，可先將相位值數據儲存，再到有網絡信號的地方與基站完成數據交換，進而完成定相工作。

8、大多數定相過程的數據交換均由系統自動完成，避免人工操作的失誤。

9、手持機無操作1小時自動關機。

10、發射器和手持機均內置可充電鋰電池，且電池可拆卸更換，手持機采用9V2A充電器，發射器采用5V1A充電器。

11、手持機具備語音播報功能，能語音提示測量結果和操作步驟；定相時能清晰播報A相或B相或C相。

12、背面有1個三檔開關，測量不同電壓等級時，可使用相應檔位，方便多種電壓線路定相。

13、發射器接觸高壓線時內置蜂鳴器響，底部2個指示燈交替閃爍。

14、結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差＜30°為同相。

四、技術參數

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1Hz。

3、基站供電電源電壓及頻率：AC100V～420V，50Hz。

4、衛星PPS時鐘誤差：≤50ns。

5、發射器適用電壓范圍：5V～220kV。

6、發射器和手持機的最大傳輸視距：約100米

7、手持機電池容量：2600mAh。

8、發射器電池容量：350mAh。

9、高壓測量時泄漏電流：＜10uA。

10、基站工作時功耗：＜0.5W

11、發射器功耗：＜0.1W

12、手持機功耗：＜0.3W。

13、儲存環境：-40℃- +55℃ 濕度≤95%RH。

14、重量：單臺手持整機約5.5kg，基站整機約2kg。

15、手持機整機尺寸：長56cm*寬26cm*高13cm。

16、基站整機尺寸：長50cm*寬26cm*高11cm。
