電纜OWTS震蕩波局放測試儀

    凱迪正大電纜OWTS震蕩波局放測試儀通用技術規范，榮獲中華人民共和國國家版權局《計算機軟件著作權登記證書》系統計算機軟件著作登記以及 ISO9000質量管理體系認證證書，其中包含電纜故障綜合測試儀操作系統V1.0（證書號：軟著登字第3475878號）、變頻串聯諧振耐壓試驗裝置操作系統V1.0（證書號：軟著登字第3475581號）、電纜震蕩波局放定位系統操作系統V1.0（證書號：軟著登字第3475874號）等證書。權利取得方式：原始取得。權利范圍：全部范圍。

    KD-OWTS震蕩波局放測試儀（證書號：軟著登字第3475874號）標準和規范：DL/T596-1996電力設備預防性試驗規程、DL/T5161.1-2002電氣裝置安裝工程質量檢驗及評定規程，電纜OWTS震蕩波局放測試儀的特性參數和其他需要提供的信息。

1、硬件功能：生成阻尼振蕩電壓波、耐壓測試、局部放電測試

2、電纜震蕩波局放定位系統操作系統V1.0軟件功能：故障點定位、基于等效時頻分析的脈沖分離、生成放電特征譜圖、獲取視在放電量信息、放電起始電壓、放電熄滅電壓等、定制化報表。

3  KD-OWTS主要技術參數：最高充許電壓：30kV;局放檢測靈敏度：不低于10pC、故障定位精度：不大于10cm、檢測電纜長度：50m~5km、、尺寸/重量：520×330×570（mm）（長×寬×高） （70kg ）電源：AC220V+/-10%, 50Hz, 6A。

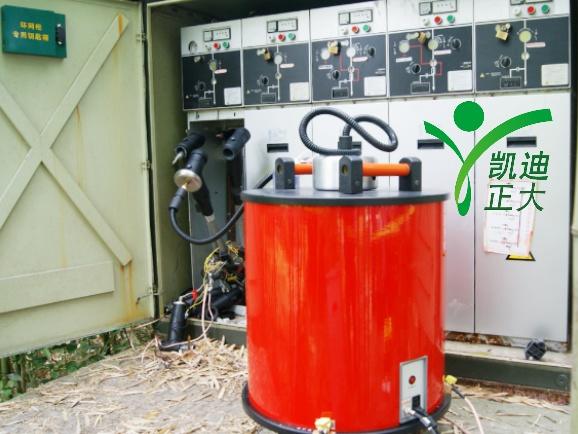

    KD-OWTS電纜震蕩波局放定位系統技術參數表（凱迪正大公司派技術人員指導用戶進行1次現場實測，以驗證設備儀器性能。）

基于阻尼振蕩電壓（DAC）的局放測試。2、依據IEC60270標準進行局放等級測量。3、測試頻率（有效性）接近于50Hz工頻電壓。4、加壓時間短，是無損的測試方法。5、高精度數據采集模塊進行測量和數據采集。6、可同時檢測介損值、電纜電容等參數。7、控制系統采用筆記本電腦,WINXP系統、無線通訊模塊（WLAN）。8、帶有接頭自動校準模式。9、自動調節系統參數來優化測試靈敏度。10、應用數理統計方法分析定位局放點，并在線處理數據。11、菜單引導式操作界面。12、便攜式設計，重量輕，易于操作和使用。13、運輸方便，現場布置簡單。

振蕩波試驗系統技術參數：適用于10kV及以下中壓電纜的局部放電測試及介損測試、最大大輸出電壓：28kVpeak/20kV rms

振蕩電流：0-80A、阻尼交流頻率范圍：50Hz-500Hz、電容范圍：0.05μF–2μF、高壓充電電流：10mA、局放等級測試范圍：1pC-100nC、局放測量標準：IEC60270、局放定位帶寬：150kHz-45MHz，對于長電纜或短電纜都能自動選擇帶寬、介損測量范圍：0.1%-10%、供電電源：115V/230V，50/60Hz

電纜OWTS震蕩波局放測試儀成套性：大功率電源線、局放高壓連接電纜、放電量校準源、安全急停盒、數據傳輸線、預裝軟件筆記本電腦。
