為什么要對變壓器直流電阻進行測試？

變壓器是輸電系統中的主要設備，其故障可能會引起爆炸甚至火災等一系列事故，因此在變壓器使用之前和使用的過程中都有一系列不可缺少的試驗項目。其中包括變壓器直流電阻測試。

什么是變壓器直流電阻測試？

在采購新的變壓器，或者進行維修后，電廠等電力企業須要對變壓器做一系列的試驗項目來保證變壓器質量良好，而對變壓器的直流電阻測試是其中不可避免的試驗項目

那么什么是變壓器直流電阻呢？

變壓器直流電阻是指繞組的純電阻阻抗，通過測量變壓器的直流電阻可以判斷變壓器內部線圈的絕緣程度。檢驗三相繞組內部是否存在匝間短路，繞組接頭的焊接質量等問題。

應該如何測量變壓器直流電阻呢？

電流，電壓表法，通過直流電流，用電壓表測量其電壓，用電流表測量電流，根據歐姆定律即可算出被測電阻值，值得注意的是，電流表和電壓表自身也有電阻，會對變壓器的直流電阻測量結果產生誤差，不建議使用

平衡電橋法，常用的平衡電橋包括單臂電橋和雙臂電橋，這種測量方法需要斷電，同時拆去高壓引線。然而，此種方法在每次測量時都需要花費很長時間來等待電流表和電壓表穩定，導致試驗的效率低下，耗費時間長

除了采用傳統的壓降法和電橋法以外，可以直接采用變壓器直流電阻快速測試儀進行試驗。直流電組快速測試儀采用新的電源技術，解決了電橋法測試速度慢的弊端。同時自身具備自動消弧功能和自動校準功能，解決了壓將法的測量不準確的問題

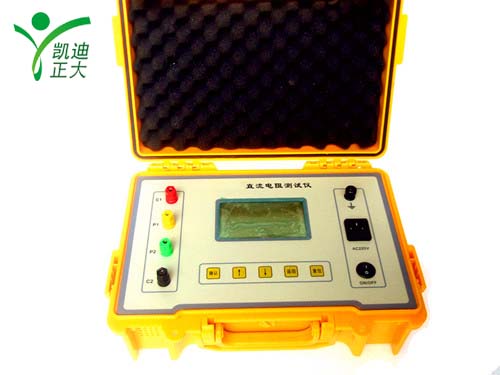

凱迪正大KDZR系列變壓器直流電組快速測試儀可檢測變壓器，互感器，電抗器操作機構等感性線圈制造中半成品，成品出廠試驗，安裝，交接試驗及電力部門預防性試驗的測項目，能有效發現感性線圈的選材，焊接，連接部位松動，缺股，斷線等制造缺陷和運行后存在的隱患。為了滿足感性線圈直流電阻快速測量的需要儀器采用全新電源技術，具有體積小，重量輕，輸出電流大，量程寬，數字顯示，內部鋰電池供電等特點。整機由單機片控制，自動完成自檢，數據處理，顯示等功能，具有自動放電和放電指示功能。技術上采用“四端”測量，消除引線電阻與接觸引起的測量誤差。是測量電力變壓器及大型電機等各種感性負載電阻及低壓開關接觸電阻，電線電纜或焊接口電阻的理想儀器，其測量速度比電橋快一百多倍

功能特點

輸出電流大，范圍寬，速度快，體積小，重量輕，操作簡單；

具有完善的保護電路和放電報警功能，減少誤操作，可靠性強

采用高速微控制器，自動完成穩流判斷，數據采集和阻值顯示

儀器采用交直流兩種模式;采用16Ah大容量電池，繼續測試可達8小時

測試過程由微機控制，自動完成自校，穩流判斷，數據處理，阻值顯示

自動切換交流與直流供電，具有充電指示功能，過充保護

對于有載調壓變壓器直流電阻的縱向測試可一次供電完成

適用于110KV及以下電壓等級變壓器的直流電阻快速測量

可根據負載情選擇不同檔位輸出電流，可選輸出3~50A電流

儀器測量范圍寬，0.001Ω~50KΩ

采用了大屏幕漢字顯示，菜單操作界面友好，一目了然，方便操作

可存儲500組測量數據，微型熱敏式打印機現場隨時打印實時數據

通過RS232串行口對設備內數據進行管理，實現無紙化辦公.

參數要求

KDZR~3A  1mΩ~20mΩ  20mΩ~200m  0.2Ω~2Ω  20Ω~200KΩ

KDZR-5A  5A:200mΩ  2A:2Ω  0.2A:20Ω  0.02A:200Ω  0.002A~2000Ω

KDZR~10A  10A:0.001Ω ~0.8 Ω   5A:0.03Ω~1.6 Ω 1A:0.06 Ω ~8 Ω  200mA:0.1Ω~40Ω

40mA:0.3Ω~200Ω  <5mA:100Ω~50kΩ

KDZR-20A 1A:20mΩ~100Ω 3A:6mΩ~100Ω 10A:2mΩ~100Ω 20A:0Ω~100Ω

 KDZR-50A 2.5A:10mΩ 5A:1mΩ~2Ω 10A;1mΩ~2Ω 20A；1mA:1mΩ~500mΩ  50A:1mΩ~600mΩ

測量精度：0.5級 準確度：0.2%±1μΩ  分辨率0.1μΩ

工作電源：鋰離子可充電電池 最大功耗：15~1000W  充電電源;AC220V±10%.50HZ±1HZ,

工作溫度：-20~50℃ ，環境濕度：≤80%RH,無結露
