武漢凱迪正大：TAG-8600B無線高壓核相儀技術參數參考

TAG-8600B無線高壓核相儀

一、簡介

TAG-8600A無線高壓核相儀（以下簡稱“儀器”）用于兩條高壓線路并網或環網核相。該儀器可以升級遠程核相的功能。儀器適合5V～220kV交流輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點。

工作原理

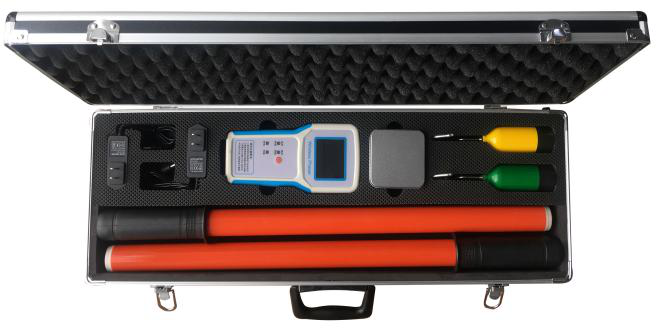

儀器由2對發射器、1對中置柜采集器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率，并將測量的數據通過無線電發送給接收主機，接收主機依據發射器數據計算兩線路相位差值，判斷同異相。

三、技術參數

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、可跨電壓測量范圍為5V～220kV。

4、發射器和接收主機的最大傳輸視距約100米。

5、真人語音提示測量結果和操作步驟。

6、320*240彩屏同時顯示相位差、頻率、矢量圖和同異相結果。

8、無操作1小時自動關機。

9、發射器和接收器均內置可充電鋰電池，且電池可拆卸更換。

10、主機鋰電池容量約2500mAH，發射器鋰電池容量約350mAH。

11、高壓測量時泄漏電流<10uA。

12、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。

13、工作環境：-35℃--- +45℃ 濕度≤95%RH。

14、儲存環境：-40℃--- +55℃ 濕度≤95%RH。

15、整機重量：約6kg。

16、儀器包裝尺寸：長89cm*寬26cm*高11cm。
