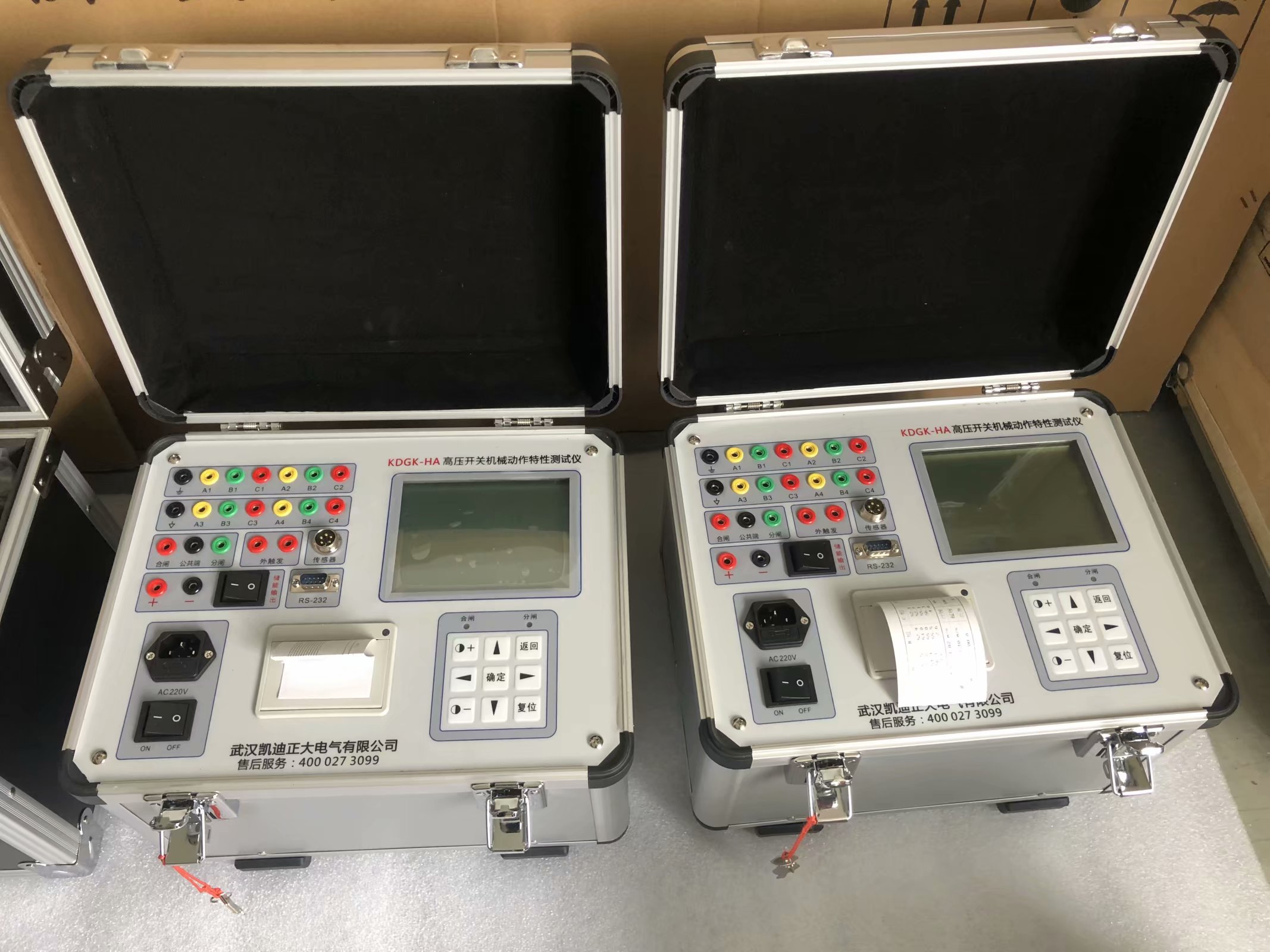

KDGK-HA高壓開關綜合特性測試儀的用途特點及技術參數

作者：廖工來源：武漢凱迪正大電氣有限公司日期：2020-11-09 09:29:00閱讀：

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。為此，武漢凱迪正大電氣有限公司響應市場研發了KDGK-HA高壓開關綜合特性測試儀，廣泛應用電力系統、冶金石化系統、廠礦及事業單位。提供多種類型的高科技電力檢測產品，深受用戶贊譽。

產品別稱：斷路器測試儀、真空開關機械測試儀、高壓開關機械特性測試儀、開關特性測試儀、高壓開關動特性測試儀、高壓開關動特性測試儀

KDGK-HA高壓開關綜合特性測試儀特點：

1、8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。

2、高速熱敏打印機，方便現場打印測試數據。

3、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

5、適用于國內外生產的大多數型號的SF6開關、GIS組合電器、真空開關、油開關。

6、開關動作一次，得到大多數數據及圖形。

7、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。

9、同時可測12路金屬觸頭斷口。

10、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

11、內部抗干擾電路可滿足500KV變電站內可靠使用。

KDGK-HA高壓開關綜合特性測試儀詳細參數：

1、時間測量：

12路固有分閘（合閘）時間

分閘（合閘）相內不同期

分閘（合閘）相間不同期

合閘（分閘）彈跳時間（彈跳次數）

測試范圍：0.01ms～19000ms，分辨率：0.01ms

2、速度測量：剛分（剛合）速度

指定時間段（行程段或角度段）平均速度

3、測速范圍：1mm傳感器 0.01～25.00m/s，

0.1mm傳感器 0.001～2.50m/s

0.5°角度傳感器 1周波/ 0.5°

4、行程測量：動觸頭行程（行程）

接觸行程（開距）

過沖行程或反程（超程）

傳感器：50mm，分辨率:0.1mm

360線傳感器：360о，分辨率:0.5о

選配傳感器：300mm、1000mm、加速度傳感器

5、電流：最大電流輸出為20A。

6、交直流電源：AC 220V ± 10%；50Hz ± 2%

7、直流電源：輸出電壓：35～265V連續可調，輸出電流：≤ 20A(短時)

8、隔離開關測量范圍：電壓輸出：DC35～265V（可調）；電源輸出時間：0.01-19秒（可設置）；斷口信號最大采集時間為19秒；可測斷口合、分閘時間、三相不同期、彈跳時間及次數

9、主機體積：380×240×170mm

10、使用環境： -10℃~+50℃

11、相對濕度：≤90%

溫馨提示：如果有需要試驗變壓器、變頻串聯諧振耐壓裝置、微機繼電保護測試儀、電纜故障測試儀、電阻測試儀以及局部放電高壓絕緣變壓器斷路器等電力試驗設備的朋友可以隨時聯系我們在線客服或者電話咨詢，價格優惠、保質保量！此篇文章介紹了KDGK-HA高壓開關綜合特性測試儀的用途及技術參數，希望能夠幫助到大家！
