架空線路單相接地故障點巡查裝置正確的操作步驟

干貨！架空線路單相接地故障點巡查裝置正確的操作步驟

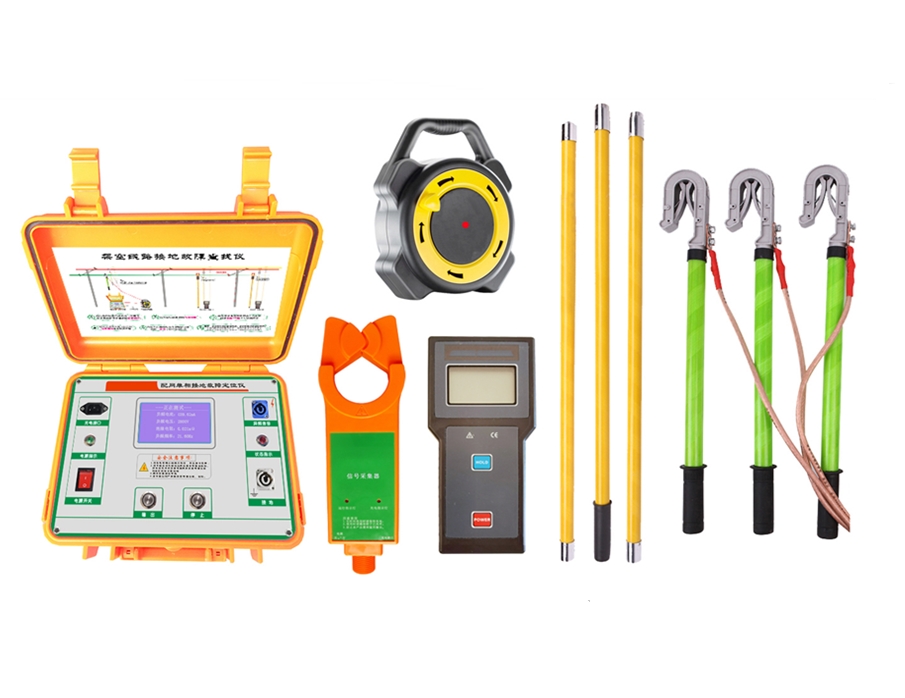

　　架空線路單相接地故障點巡查裝置經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。

　　架空線路單相接地故障點巡查裝置利用故障電流矢量分析法對單相接地故障點進行準確定位。

操作步驟如下：

　　1、連接耳機和拾音探頭

　　先將拾音探頭與機殼側面上信號輸入插座對位用連接線連接（四芯插頭座間有對位槽），并將插頭旋鈕旋緊，再將耳機插頭插入耳機插座。

　　2、打開儀器電源開關

　　按電源“開關”鍵接通電源。電源接通后儀器自檢進入待檢測狀態。顯示屏處于全頻段單點記錄模式。

　　3、頻段選擇

　　打開儀器電源開關后，架空線路單相接地故障點巡查裝置處于全頻段單點記錄模式，頻段選擇鍵可以來回切換4個頻段，選擇正確的頻段能更好地濾除外界噪音的干擾，操作人員可以根據的外界噪音情況和自身喜好選擇頻段。

　　4、模式選擇

　　模式一，單點記錄模式，在這種模式下，按一下架空線路單相接地故障點巡查裝置存儲鍵可以記錄一個點的聲波強度和電磁場強度，一屏可以存儲9個不同位置的聲磁信號強度，可以對這幾個點進行對比和分析。

　　模式二，連續記錄模式，在這種模式下，按一下存儲鍵開始記錄這點的電磁信號強度，可以連續監測這點的電磁信號強度的變化。

　　5、聲波和電磁波放大倍數調節

　　聲波調節旋鈕是用來調節聲波放大倍數的，如需要提高靈敏度，就順時鐘旋轉調節旋鈕，反之，則逆時鐘旋轉；電波調節旋鈕是用來調節電磁波放大倍數的，如需要提高電磁波接收靈敏度，就順時鐘旋轉調節旋鈕，反之，則逆時鐘旋轉。

　　使用事項：

　　1、傳感器和接收機出廠配裝新的堿性干電池，電池耗盡后需要自行更換，不在質保范圍。

　　2、設備長時間不使用，應將電池取出，以免漏液造成腐蝕。

　　3、若換裝新電池仍不能開機或使用時間過短，請檢查電池極片，若出現腐蝕，需將其清理干凈。

　　4、當充電器無法對蓄電池充電時，需要更換電池。

　　5、更換電池時注意電池極性，切勿裝反。
