油耐壓測試儀使用詳細流程

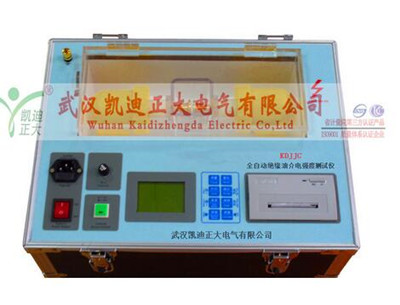

    油耐壓測試儀又叫絕緣油介電強度測試儀。武漢凱迪正大電氣有限公司是專業的油耐壓測試儀廠家，公司油耐壓測試產品有：KDJJC-80KV絕緣油介電強度測試儀（單杯液晶）、KDJJC絕緣油介電強度測試儀（三杯）、六杯絕緣油介電強度測試儀等。



    下面介紹產品的使用方法：



    1 準備

    1.1絕緣油應依照GB/T4756要求取樣。

    1.2 油耐壓測試儀的油杯和電極需保持清潔，在停用期間須盛以新變壓器油保護。凡試驗劣質油后，須以溶劑汽油或四氯化碳洗滌，烘干后方可繼續使用。

    1.3 油杯和電極連續使用一個月后，應進行檢查。檢查測量電極的距離是否變化，用放大鏡觀察電極表面是否有發暗現象。若有此現象，則須重新調整電極之間的距離并用綢布擦凈電極。長期停用后使用也應進行此項工作。

    1.4試油的取樣須由經培訓或有經驗的人員來完成。取樣時須用專用的采樣器進行采樣，以防止油樣的污染。

    1.5試油取樣樣品的體積約為油杯容量的3倍，盛裝油樣的容器量好使用棕色玻璃瓶，若用透明玻璃瓶應在試驗前避光儲藏。也可用不與絕緣油起反應的塑料容器，但不能重復使用。容器的密封應使用帶聚乙烯或聚四氟乙烯材質墊片的螺紋塞。

    1.6油耐壓測試儀試驗須在不破壞原有貯裝密封的狀態下，于試驗室內放置一段時間，待油溫和室溫接近（溫差不大于5℃）時方可揭蓋。揭蓋前應將試油輕輕搖蕩，使內雜質混合均勻，但不得產生氣泡，并用試油將油杯洗滌（2～3）次。



    2 油耐壓測試儀裝樣

    2.1試驗前應倒掉油杯中原來的絕緣油，并立即用待測油樣清洗油杯壁、電極及其它各部分，再緩慢倒入試樣，避免生成氣泡。將油杯放入測試儀油箱內的高壓電極上，蓋好油箱蓋。測量并記錄油樣溫度。

    注：盒須單獨放置，不可以直接將油杯置于油箱中，以免油杯撞破油。

    2.2 試油注入油杯時，應徐徐沿油杯內壁流下，以減少氣泡，在操作中，不允許用手觸及電極、油杯內部和試油。



    3 油耐壓測試儀試驗

    3.1打開電源，初始化完成后按“確定”鍵，出現一起的第一級菜單，菜單中有兩個選項，通過菜單左邊的手指進行指示，選項的內容分別為“標準測試”和“自定義測試”，通過點按“”或“”鍵可以移動手指的位置，手指所指的選項即為選定的測試方式。按“確定”鍵可以進入該測量方式的下一級菜單。

    3.2“標準測試”的子菜單，選項為“國家標準測試儀”和“電力行業標準測試”，編制程序的依據是標準“GB/T507-2002”和“DL429.9-91”，兩種程序的差異在于靜置時間、攪拌方式和升壓速度的不同。

    3.3油耐壓測試儀“自定義測試”的子菜單中包括以下幾個選項：“測試次數”、“升壓速度”、“攪拌時間”、“最初靜置”、“靜置時間”和“開始測試”，“測試次數”的設置有一位數，可以從1～9進行設置，“升壓速度”可以在2000V/s和3000V/s中進行選擇，“攪拌時間”的設置有兩位數，但實質上只有一位有效，當設置的“攪拌時間”的十位數不為0時，儀器將采用一直攪拌的工作方式，在整個實驗的過程中均攪拌，同時在自定義的菜單中將顯示“一直攪拌”字樣，當“攪拌時間”的設置小于10min時，儀器采用斷續攪拌的方式，并顯示“攪拌時間”的字樣和相應的時間值，“最初靜置”時間是指裝好油樣后從油樣中無明顯的氣泡到第一次開始升壓的時間，“靜置時間”在“一直攪拌”方式下是指發生擊穿。在“繼續攪拌”方式下是指從攪拌結束到再次升壓的時間。“最初靜置”和“靜置時間”的設置均有兩位數，可以從1～99進行設置，單位是分鐘。

    3.4 在油耐壓測試儀“自定義測試”的菜單中，手指的位置是固定不變的，通過按“ ”或“ ”鍵可以使菜單中的六個選項循環向上或向下滾動，使不同的菜單選項與左側的手指對齊。在“自定義菜單”中只要按“確定”鍵就可以“開始測量”或者進行參數設置。要設置參數時先將該選項滾到手指光標所指向的位置，再按“確定”鍵進入數字的設置，此時該選項中待改變的參數數值變為陽碼顯示，按“”或“”鍵可以循環改變數字的大小，設置“升壓速度”時數字只在2和3之間變化。油耐壓測試儀設置完畢按“確定”鍵可以結束該項參數的設置或進行下一位參數的設置，同時剛剛設置好的參數位變為正常顯示。“自定義測試”程序有保留用戶設置的功能，用戶在進行過一次參數設置后，只要沒有新的試驗參數，以后試驗就不再需要進行參數設置。

    3.5在“自定義測試”的菜單中，選擇“開始測試”（即將“開始測試”選項移到手指形光標的位置），按“確定”鍵開始測量，在升壓過程中儀器指示電極兩端的電壓值，在“靜置”、“攪拌”和“調壓器回零”的過程中儀器指示相應的工作狀態和該狀態還需持續的時間。

    3.6油耐壓測試儀“國家標準測試”程序的設置為：測試次數為6次，“最初靜置”時間為5min，每次擊穿后高新行攪拌，“攪拌時間”為2min，后靜置，“靜置時間”為3min。整個試驗過程中高新行攪拌后靜置，升壓速度大約2kv/s.“電力行業標準測試”程序的設置為：測試次數為6次，“最初靜置”時間為12min，發生擊穿后，攪拌時間為2min，靜置時間為5min，升壓速度大約為3kv/s。

    3.7按照“國家標準測試”程序試驗時應用“GB/T507-2002”所規定的“采樣球形電極的油杯”或“采用球蓋形電極的油杯”進行試驗。

    3.8按照“電力行業標準測試”程序試驗時應用“DL429.9-91”所規定的“采用平板電極的油杯”進行試驗。

    3.9油耐壓測試儀測試完畢儀器最終的顯示內容為：各次試驗的擊穿電壓，平均擊穿電壓和介電強度。“DL 429.9-91”中規定介電強度的計算方法為E=U/d，程序中是按照d=2.5mm進行計算的，由于“GB/T507-2002”中并沒規定介電強度的計算方法為E=U/d，所以當使用“球形電極”或“球蓋形電極”時，試驗結果中介電強度的值并無嚴格的物理意義，應以平均擊穿電壓的值為最終的試驗結果。

    3.11 在“測量結果”的菜單中，按“打印”鍵可以打印試驗的結果，按“后退”鍵返回相應的測試菜單。

    3.12 當現場試驗所需要的參數不同于標準程序中設置的內容時應選擇“自定義測試”，設置參數時應按照標準的內容選擇不同的升壓速度和攪拌方式，并配備帶不同種類電極的油杯，不清楚時請與本廠家技術部門聯系。



    4 油耐壓測試儀油杯的使用

    4.1油杯電極之間的距離是可以調整的，調整時只要旋轉油杯兩端的銅鑼桿并慢慢向外拉（或向里壓）即可改變電極之間的距離。

    4.2油杯電極距離的校準，油杯的其中一個橫桿中藏有一支直徑是2.5mm的標準塞尺，使用時只要旋開橫桿的端部即可發現與端部連在一起的塞尺，用此塞尺即可調節電極之間距離為2.5mm。



    5 油耐壓測試儀的升壓速度

    本儀器采用步進電機控制升壓，具有非常好的勻速性能，在絕緣油介電強度測試儀的調試 狀態下，設定升壓時間為10s～25s，然后開始升壓，升壓后的電壓讀數除以升壓時間即為升壓速度。
