電纜接地環流在線監測系統簡介

    電纜護層絕緣良好是電纜運行不可避免的電氣條件之一，隨時報告電纜外護套絕緣情況具有重要的意義，電纜接地環流在線監測系統可以有效監測電纜金屬護套有無多點接地，主絕緣是否損害等，甚至對接地線偷盜能夠立即報告。通過連續監測電纜金屬護層環流和電纜終端頭、接頭或本體表面溫度并分析比較來監測護層絕緣情況，是目前不改變線路連接，不影響電纜運行的少有可行有效的辦法。



    35kV以上的電纜主要采用帶有金屬護層的單芯電纜。因單芯電纜金屬護層與芯線中交流電流產生的磁力線相鉸鏈，使其兩端出現較高的感應電壓，故需采取合適的接地措施，使感應電壓處在安全電壓范圍內（通常不超過50V，有安全措施時不超過100V）。通常短線路單芯電纜的金屬護層采用一端直接接地和另一端經間隙或保護電阻接地的方式；長線路單芯電纜金屬護層則采用三相分段交叉互聯兩端接地的方式。不論采用哪種接地方式，良好的護層絕緣都是要的，當電纜護層絕緣發生損傷時，將使金屬護套多點接地，從而產生護層循環電流，增加護套的損耗，影響電纜的載流能力，嚴重時甚至使電纜嚴重發熱而燒毀。同時，保證高壓電纜線路金屬層護套直接接地點的接地良好也十分重要，如果接地點由于各種原因不能有效接地，那么電纜金屬護套的電位就會急劇升到幾千伏甚至上萬伏，很容易把電纜外護套擊穿并在擊穿點持續放電，造成電纜外護套溫度升高甚至著火燃燒。

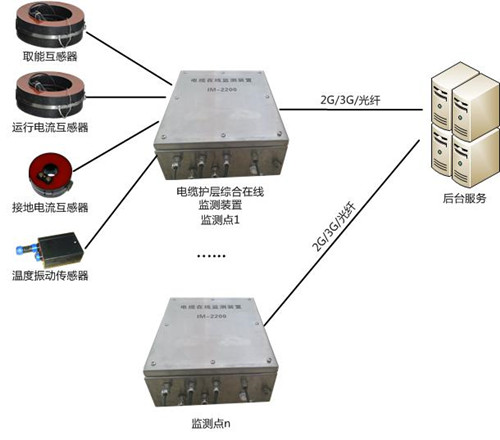

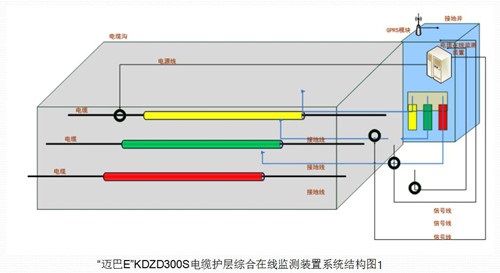

    武漢凱迪正大電氣有限公司利用最高新的電子技術、計算機技術和通訊網絡技術等研發的“邁巴E”KDZD300S電纜接地環流在線監測系統。該系統采用了環流法原理，即：單芯電纜金屬護套在正常情況下（即一點接地），金屬護套上環流極小，主要是容性電流，而一旦金屬護套出現多點接地與大地形成回路后，環流顯著增加，嚴重時可達主電流的90%以上。實時監測電纜金屬護層環流和電纜表面溫度，并以GPRS/CDMA無線通訊方式或者光纖傳輸將測量數據發送給后臺服務器，后臺軟件保存實時數據，通過繪制各種參數的變化趨勢波形圖、記錄數據表等方法向用戶提供分析前提，并采用軟件分析判斷電纜絕緣情況是否良好，若某個運行參數出現異常時在顯示屏上閃爍告警，從根本上避免了電纜事故的發生，保證電纜安全、可靠的運行。

    “邁巴E”KDZD300S電纜接地環流在線監測系統產品特點：

    1、實時采集如下電流數據：

      a.三相每相護層接地電流；

      b.總接地電流；

      c.任意一相主纜運行電流；

    2、裝置具備暫態錄波功能；

    3、具備CAN通信接口，可接入溫度振動傳感器對電纜接頭的溫度和振動狀態進行監測；

    4、具備一路RS485接口，可接入其他監測設備；

    5、具有多種通信方式：

       I型：采用GPRS或CDMA（訂貨時選擇）無線通信方式；

       II型：內部集成工業級以太網交換機，具備一路以太網電口可接入其他監測設備；具備兩路100M光纖接口與監測后臺通信，支持環網冗余技術，支持多種環網結構，自愈時間＜20ms；

    6、“邁巴E”KDZD300S電纜接地環流在線監測系統裝置內部具備16G大容量存儲空間，可儲存長時間歷史數據；

    7、裝置采用低功耗設計，支持多種電源輸入：

      a.220VAC/DC供電；

      b.感應取電；特殊的感應取電設計，內置超級電容儲能，極小的電纜本體運行電流（10A）即可滿足裝置間歇性工作，主纜停電后仍具備1次以上數據上傳能力；具有完善的過熱、過載、大電流限流保護措施，承受一次持續長時間工作電流1000A，耐受沖擊電流31.5kA；

    8、全部采用工業級元件，內部電路采用三防處理，具有良好的可靠性、穩定性。

    9、“邁巴E”KDZD300S電纜接地環流在線監測系統支持遠程維護和升級；
