串聯諧振試驗裝置的作用是什么

　　串聯諧振該系列主要針對220kV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足 變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗 部門及電力承裝、修試工程單位理想的耐壓設備。

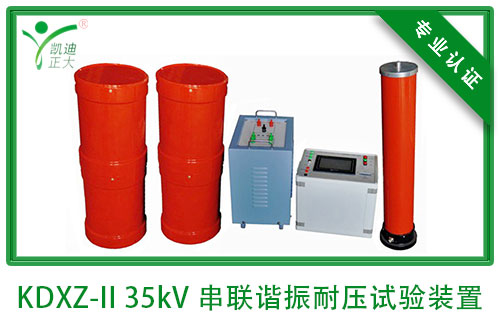

　　串聯諧振主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專 用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20~300Hz時頻率細度可達0.1 Hz,同時采用了 正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好;功率部分采用了高新的IPM模塊， 確保儀器穩定和安全。

　　凱迪正大研發生產的串聯諧振試驗裝置與國內同類產品相比，具有多種關鍵優勢：

　　1.調頻式調諧方法。

　　2.適用范圍廣。

　　3.調制波原理。

　　4.失諧時的過流情況。

　　5.失諧時的過壓情況。

　　6.變頻電源可靠耐用、技術領先。

　　7.智能軟件菜單、人性化設計。

　　8.自動調諧方式。

　　9.升壓速度采用動態跟蹤控制。

　　10.機內設置試驗時間計時器。

　　11.完善的系統綜合保護功能。

　　12.過流保護——內置多重自動過電流保護，當變頻電源的輸出電流超過額定值1.1倍的保護整定值時，自動切斷整套裝置輸出。當變頻電源的輸出電流超過設定值時，自動切斷輸出。

　　13.過壓保護——內置多重自動過電壓保護，可手動設置試驗電壓值，當試驗電壓超過整定值的1.1倍時，通過硬件和軟件實時判斷，迅速切斷整套裝置輸出，有效保證變頻電源和操作人員的安全。電流傳感器的采樣值，通過DSP計算，當電流值超過理論值的1.1倍時，迅速切斷輸出，防止分壓器或分壓器變比設置有誤而導致試品過壓。

　　14.試品閃絡放電保護——具有試品放電或閃絡保護功能，當在試驗或升壓中如有高壓放電閃絡時，自動切除整套裝置，且不會對試驗設備和人身造成傷害，變頻電源內部的電子元件不會損壞擊穿。

　　15.電源掉電保護——具有電源掉電保護功能，在變頻控制電源輸出端裝設特殊保護功能模塊，當在試驗或升壓過程中如有輸入電源突然掉電時，吸收諧振回饋到主機的能量，迅速將輸出短路，使諧振系統的能量快速消耗;該特殊功能模塊在供電電源突然斷開后，仍能維持工作10s以上，確保耗能過程徹底完成。自動切除整套裝置，且不會對試驗設備和人身造成傷害，變頻電源內部的電子元件不會損壞擊穿。

　　16.連線錯誤保護——當試驗線聯接有誤或斷線時有保護。(如變頻控制電源、勵磁變壓器、諧振電抗器、電容分壓器等連接線)。

　　17.過熱保護——功率器件溫度≥80℃時保護

　　緊急制動保護——敲擊變頻控制電源面板上的緊急停機按鈕即可緊急切斷輸出。
