電纜路徑儀中發射機工作原理是什么

　　電纜路徑儀分為發射機和接收機兩部分。發射機向待測電纜中注入一定頻率的正弦波信號，待測電纜周圍會產生環形磁場，接收機通過檢測電纜周圍的磁場信號并對磁場信號進行處理，確定電纜的位置及埋深信息。

　　發射機是給電纜路徑儀提供信號源的設備，發射機為電纜路徑儀提供了多種頻率及多種信號注入方式。發射機常用的頻率有982Hz、9.82kHz、83.1kHz等，因為高頻信號具有衰減速度快和耦合性強的特點，所以高頻信號常用于短距離電纜或埋深較淺的電纜，而低頻信號與高頻信號相反，常用于長距離電纜或埋深較深的電纜。

　　根據電纜狀態的不同，發射機將正弦波注入電纜的方式共有三種，分別是直連法、夾鉗法和感應法。

　　(1)直連法

　　直連法適用于不帶電電纜路徑查找，因為發射機是直接和芯線相連的。這個方式的特點是產生的磁場信號強，電纜路徑定位準確。在這種方式下，發射機的一個輸出端需要接在芯線上，另一輸出端需要接地，同時芯線的遠端接地，構成閉合回路，電流經過芯線流入大地。

　　(2)夾鉗法

　　夾鉗法適用于帶電電纜路徑查找，夾鉗法不同于直連法，夾鉗法是利用夾鉗將電流耦合到電纜的鎧裝層，所以待測電纜兩端的鎧裝都需要接地，電流經過鎧裝流入大地，從而構成回路。夾鉗法需要借助夾鉗來實現，夾鉗相當于一個特殊的線圈，當夾鉗夾在待測電纜上時，夾鉗會把電流信號耦合到電纜的鎧裝上。

　　(3)感應法

　　感應法同樣適用于帶電電纜路徑查找，與夾鉗法適用于電纜裸露的場合不同，感應法適用于電纜不裸露的情況。感應法也是將電流耦合在電纜的鎧裝層，所以待測電纜兩端的鎧裝都要接地，電流經過鎧裝流入大地。當使用感應法時，要把發射機放在電纜的上方，發射機內部的線圈開始工作，將電流耦合到待測電纜中。

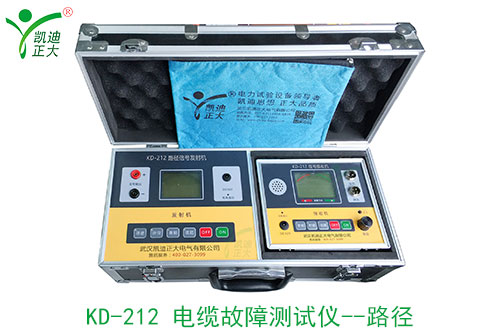

　　武漢凱迪正大生產的KD-212電纜故障測試儀能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，同時可用于35kv以上的主線路的電力電纜故障距離測試，電纜故障測試儀配備聲測法定點儀，可準確測定故障點的精確故障位置，該電力電纜故障測試儀特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

　　KD-212路徑信號發生器、KD-212路徑定位接受機、感應式探頭、電位差式探測架等組成。電纜尋跡及故障定位儀是光纜、電纜故障定位測試的專用儀表，適用測試對象為具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。
