電壓擊穿測試儀操作方法與注意事項分析

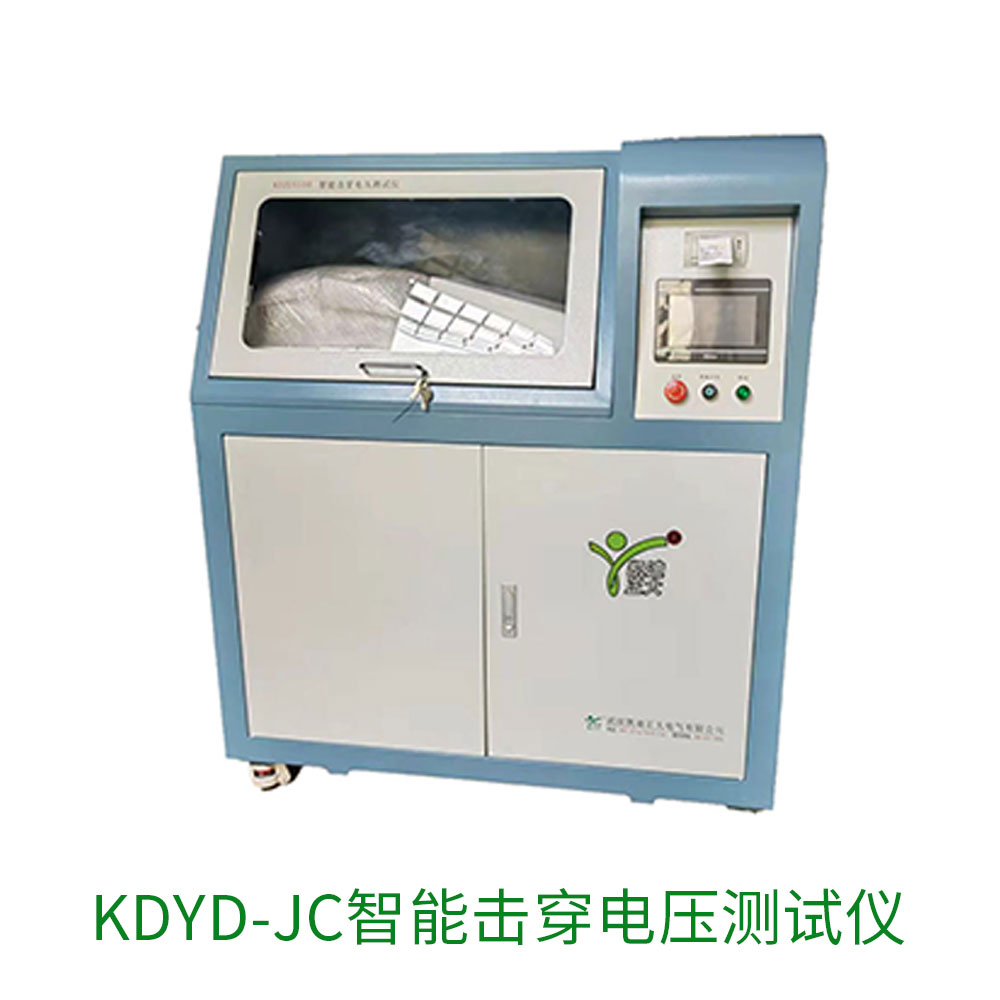

     KDYD-JC系列電壓擊穿試驗儀觸屏控制系統是我公司最新研發的功能強大、操作簡單、顯示直觀。本儀器采用觸摸屏控制，通過人機對話方式，完成對固體絕緣材料(如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件)在工頻電壓或直流電壓下?lián)舸姸群湍碗妷旱臏y試。絕緣介質的工頻電壓擊穿，工頻耐壓試驗。

　　現在為大家介紹一下電壓擊穿試驗儀操作方法，

　　參照《GB/T 1408.1-2016 絕緣材料 電氣強度試驗方法》，制備5pcs試樣尺寸為:200mm*100mm*0.5mm±0.05mm(面積可隨具體的儀器要求進行裁剪，厚度按照樣品實際厚度)，與電極接觸的試樣兩表面要平行，而且應盡可能平整光滑。兩個電極為不銹鋼棒，直徑為6+01mm，邊倒圓半徑士0.2mm，兩電極同軸。加載DC1000V，持續60s，記錄穩態電流，電壓與電流之比為絕緣電阻。

　　參照《GB/T 1408.1-2016 絕緣材料 電氣強度試驗方法》，制備5pcs試樣尺寸為200mm*100mm*0.5mm±0.05mm(面積可隨具體的儀器要求進行裁剪，厚度按照樣品實際厚度)，與電極接觸的試樣兩表面要平行，而且應盡可能平整光滑。兩個電極為不銹鋼棒，直徑為6+0.1mm，邊倒圓半徑1+0.2mm，兩電極同軸。電極兩端施加3000V交流電(AC)，記錄60s中經過樣片的最大電流值。該值即為漏電流。

　　本儀器具有多重防護措施，保證操作人員的人身安全，如果長時間做實驗，為保證設備的良好運行，設備留有變壓器排氣口，保證變壓器的良好運行，增長使用壽命。如果在實驗中，試樣有異味或者出現燃燒和冒煙現象，可以通過排風系統進行排除。
