KDVLF-X 0.1Hz-80KV超低頻高壓發生器操作說明

1、連接方法

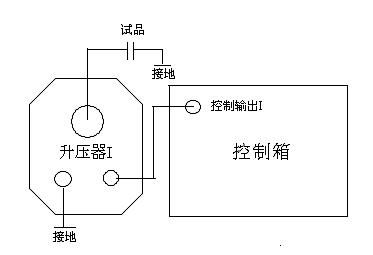

   （1）單獨使用I號升壓器（試驗電壓≤30KV）連接方法

                                     圖3

連線說明：用本產品隨機配備的一根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。

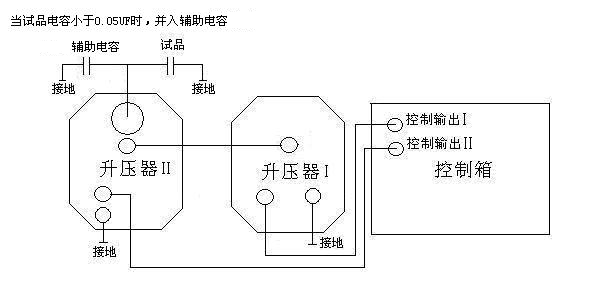

（2）I號升壓器和II號升壓器串聯使用（試驗電壓≤80KV）連線方法

                                                         圖4

連線說明：用本產品隨機配備的兩根專用線和接地線按圖4的方法連接。電源插座用電源線連至50Hz/220V的交流電上。
2、操作程序
(1) 開機。(注意:每次開機前都要對試品充分放電，升壓過程中需要停機時請先按停機鍵，再用電源開關)開機前請將升壓器上的排氣孔旋松，升壓過程可能會有少量油溢出，是正?，F象。
按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖5所示的設限界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。
(2) 設置限定參數

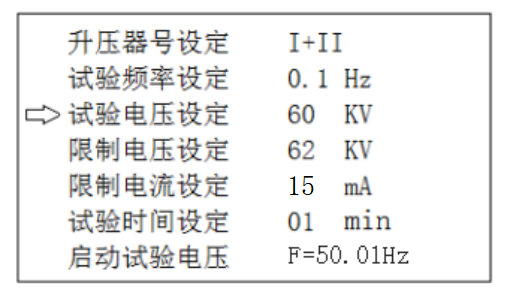

                                                        圖5

在圖5所示的設限界面上，可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定，按確定鍵選擇。

1. 升壓器號設定：如果使用I號升壓器單獨升壓，升壓器號設定為I號（此時試驗電壓設定≤30KV），如果使用I號升壓器和II號升壓器串聯升壓，升壓器號設定為I+II號。
2. 頻率有四種選擇：0.1、0.05、0.02、0.01。它規定了儀器的輸出頻率。單位為Hz。
3. 試驗電壓范圍為5KV至額定值。(請不要設小于5KV的試驗電壓),它規定了我們所要升至的試驗電壓。儀器升至接近這個設定電壓值時，就不再升壓，并保持在這個峰值下進行等幅的正弦波輸出。
4. 電壓保護值設定范圍為0至額定值，單位為kV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出，進行停機操作。一般情況下電壓保護值由系統自動設定,比試驗電壓高2-4KV。
5. 電流保護值設定范圍為0至額定值，單位為mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出，進行停機操作, 一般情況下電流保護值由系統自動設定。
6. 定時修改范圍：0-60分。它規定了試驗時間的長短。單位為分鐘。
7. F表示輸入電壓頻率。
8. 可以存儲打印20組歷史數據。

以上電壓，電流均為峰值，儀器顯示的測量數據，以及打印報告上的電壓電流值均為峰值。
按退出鍵顯示20組歷史數據，將光標移到“啟動試驗電壓”按確定鍵，儀器進入圖6所示的升壓界面。

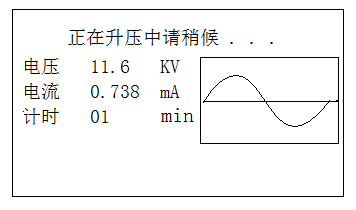

                                 圖6

自動升壓

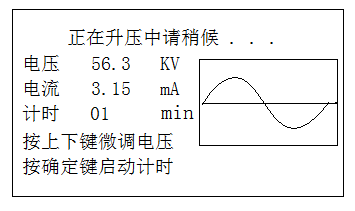

自檢成功后，儀器自動進入升壓狀態。儀器將用若干個周期的時間（幾分鐘）將電壓升至設定值。在升壓過程中，按停機鍵，儀器將切斷電壓輸出，回到開始畫面。當升壓值接近設定值時出現圖7











                                      圖7

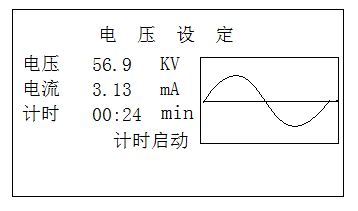

                                    圖8

★另外還有兩種非正常停機：過壓保護停機、過流保護停機。停機后出現相應的提示界面，放電結束后，再調整限制電壓值或限制電流值，再開始下次測量。
