        自動脫扣型絕緣靴(手套) 耐壓支架(顯示)工作原理與操作說明

        作者:來源:武漢凱迪正大電氣有限公司日期:2023-05-26 10:27:09閱讀:

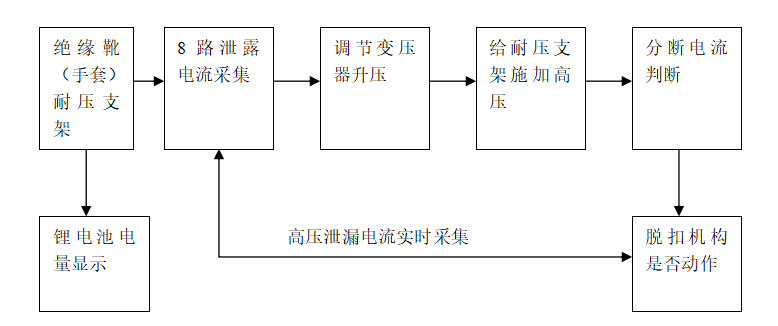

        1、自動脫扣型絕緣靴(手套) 耐壓支架(顯示)工作原理

        2、絕緣靴(絕緣手套)耐壓支架示意圖

        3、操作步驟

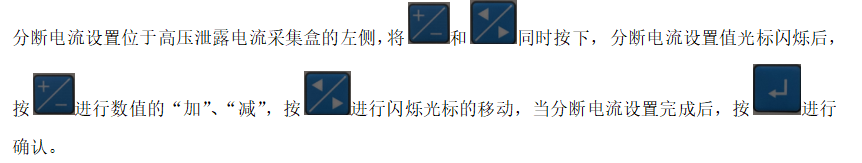

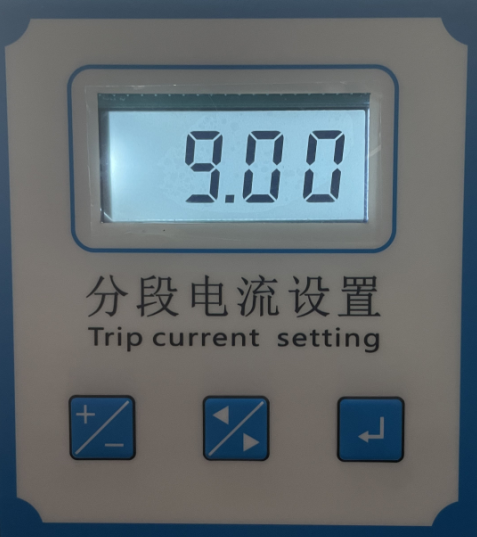

        1.1  分斷電流設置

        3.2   絕緣鞋泄露參數參考
        根據附表、電絕緣皮鞋和電絕緣布面膠鞋的電性能要求(GB12011-2009)
        項目名稱 出廠檢驗 預防性檢驗
        皮鞋 布面膠鞋 皮鞋 布面膠鞋
        測試電壓(工頻)/kV 6 5 15 5 3.5 12
        泄漏電流/mA ≤1.8 ≤1.5 ≤4.5 ≤1.5 ≤1.1 ≤3.6
        測試時間/min 1


        附表、電絕緣全橡膠膠鞋和電絕緣全聚合材料鞋的電性能要求(GB12011-2009)

        項目名稱 出廠檢驗 預防性檢驗
        測試電壓(工頻)/kV 6 10 15 20 30 4.5 8 12 15 25
        泄漏電流/mA ≤2.4 ≤4 ≤6 ≤8 ≤10 ≤1.8 ≤3.2 ≤4.8 ≤6 ≤10
        測試時間/min 1


        附表、絕緣手套電氣絕緣性能要求(GB17622-2008)

        適用電壓等級
        AC/V
        交流試驗 直流試驗
        驗證試驗電壓/kV 最低耐受電壓/kV 驗證電壓下泄漏電流/mA 驗證試驗電壓/kV 最低耐受電壓/kV
        手套長度/mm
        280 360 410 ≥460
        380 5 10 12 14 16 18 10 20
        3000 10 20 N/a 16 18 20 20 40
        10000 20 30 N/a 18 20 22 30 60
        20000 30 40 N/a 20 22 24 40 70
        35000 40 50 N/a N/a 24 26 60 90
        a本表中所規定的泄漏電流值僅適用于絕緣手套,對復合絕緣手套另有規定。
        注1:N/a表示無適用值。
        注2:在正常使用時,其泄漏電流值會比試驗值要小,因為試驗時試品與水的接觸面積比在進行帶電作業時的接觸面積大,并且驗證試驗電壓比最大使用電壓要高。
        注3:對于預防性試驗(手套沒有經過預濕處理),泄漏電流規定值應相應降低2mA。

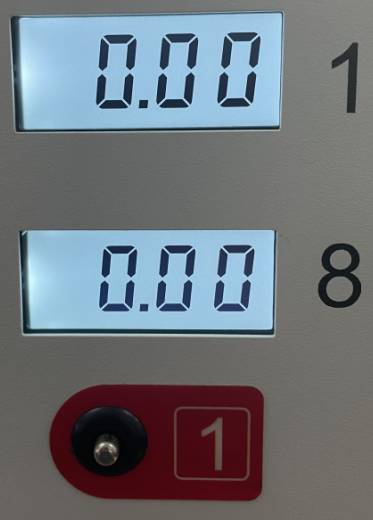

        3.3泄露電流顯示每一路的泄露電流通過采樣板采集后,通過4位LED液晶顯示,LED液晶顯示范圍:“0.00~99.00”mA

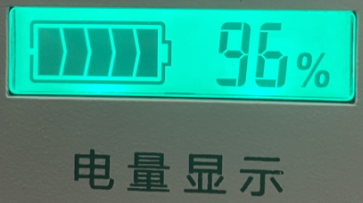

        3.4電量顯示
        高壓泄露電流及脫口機構供電采用直流12V鋰電池供電,鋰電池采用LED百分比顯示形式顯示。
