高壓電纜油水終端技術方案

用途
主要用于做35kV 及以下交聯電纜 4U0 工頻耐壓和雷電沖擊電壓試驗的試驗裝置。簡易試驗終端。

適用標準
GB/T 12706.3-2020 GB/T 31489.4-2020 《額定電壓1kV(Um=1.2 kV)到35kV(Um=40.5 kV)擠包絕緣電力電纜及附件 第3部分：額定電壓35kV(Um=40.5kV)電纜》。

主要技術參數
 局放水平：0-100kV 時，小于 2pC
 工頻耐壓：0-120kV
 沖擊耐壓：0-250kV
 精度±（0.5%uΩ+2uΩ）。不確定
 準確等級：0.05～0.01 級

配套設施
 配套接外來自來水龍頭的水管和接口。
 油水終端下段配備水龍頭閥門。
 配套密封用泡沫塑料墊層1平方米。

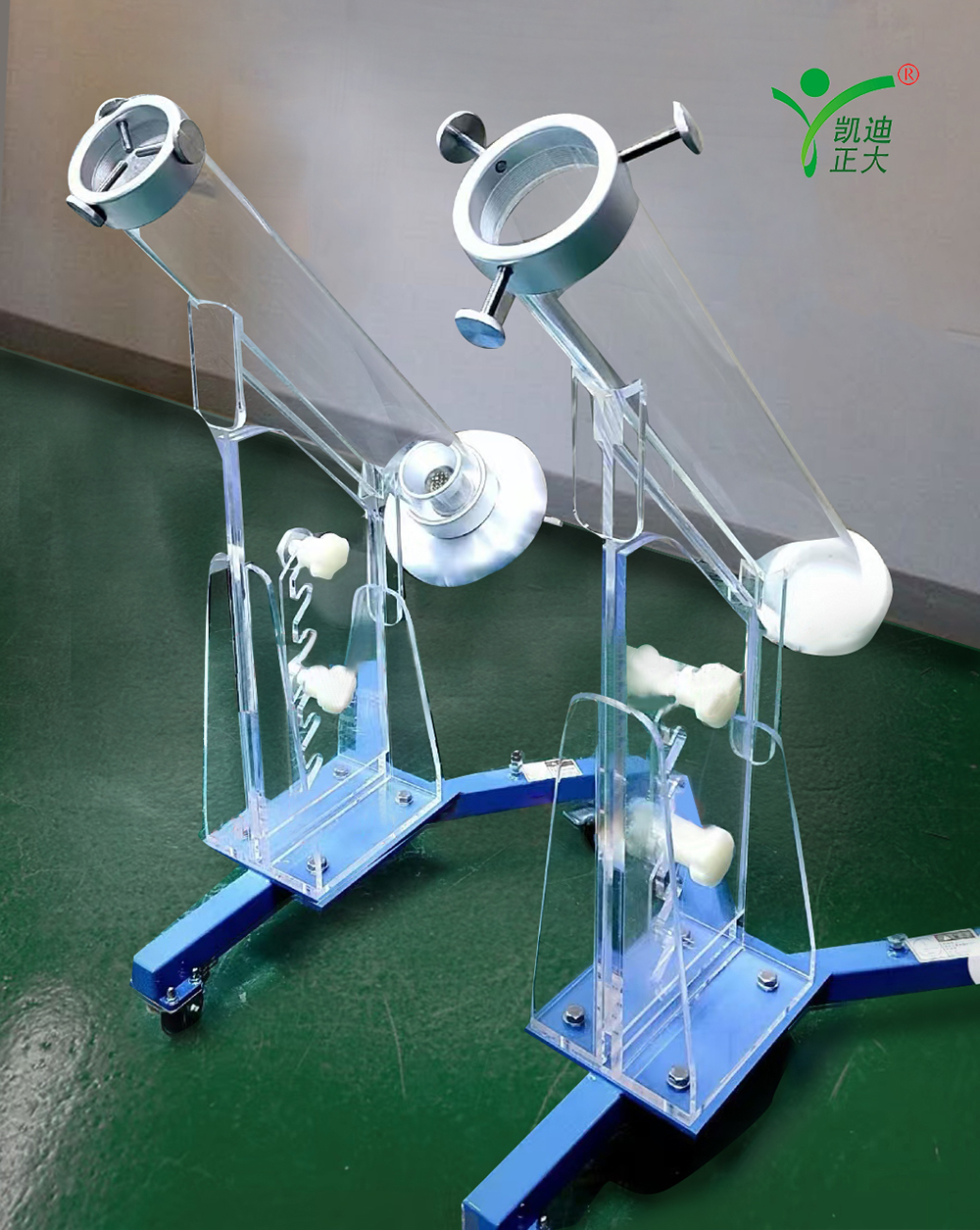

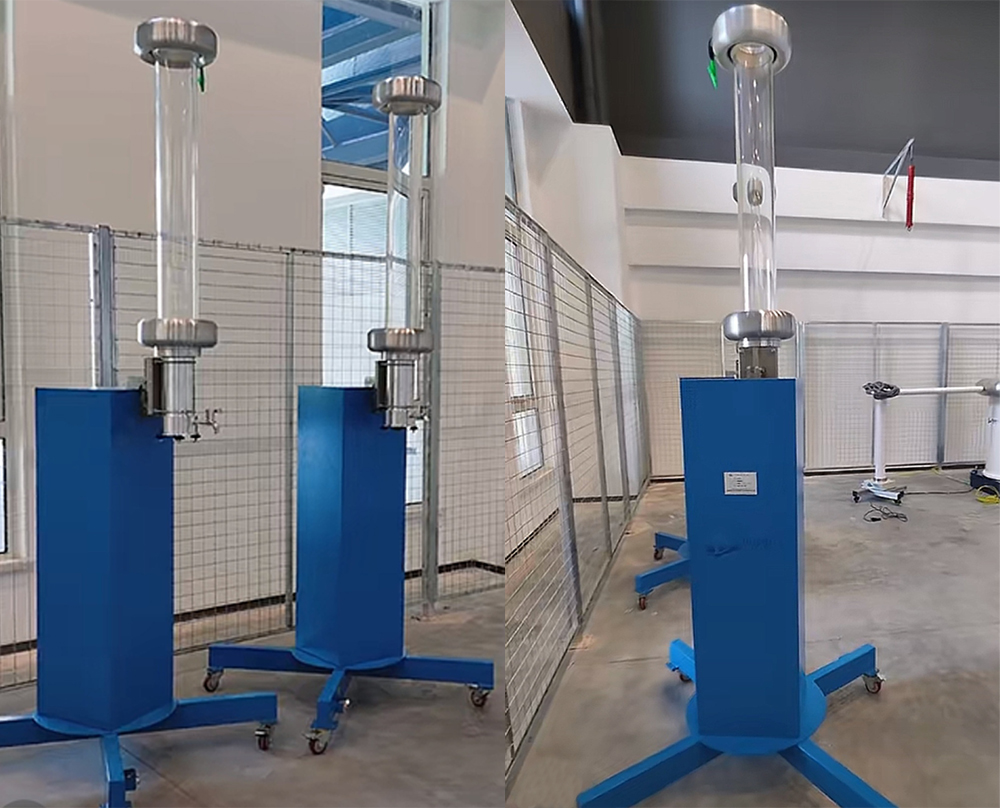

 配套有機玻璃筒2只，上下法蘭盤2套，移動支架兩套。

本裝置主要用于執行電纜的4U0工頻耐壓試驗（0-120kV）及雷電沖擊電壓試驗（0-250kV），嚴格符合《GB/T 12706.3-2020》和《GB/T 31489.4-2020》國家標準，適用于額定電壓1kV至35kV擠包絕緣電力電纜的質量驗證，確保電纜在高壓環境下的安全性與穩定性。

采用0.05～0.01級精度傳感器，局放檢測靈敏度達2pC（0-100kV范圍內），確保數據可靠性。
配備有機玻璃筒、密封泡沫墊層及法蘭盤結構，保障試驗過程的安全性與密封性。
集成水冷系統接口（支持外接自來水）與移動支架，簡化試驗流程，提升工作效率。
