KDZD886C蓄電池充放電一體機通過校準

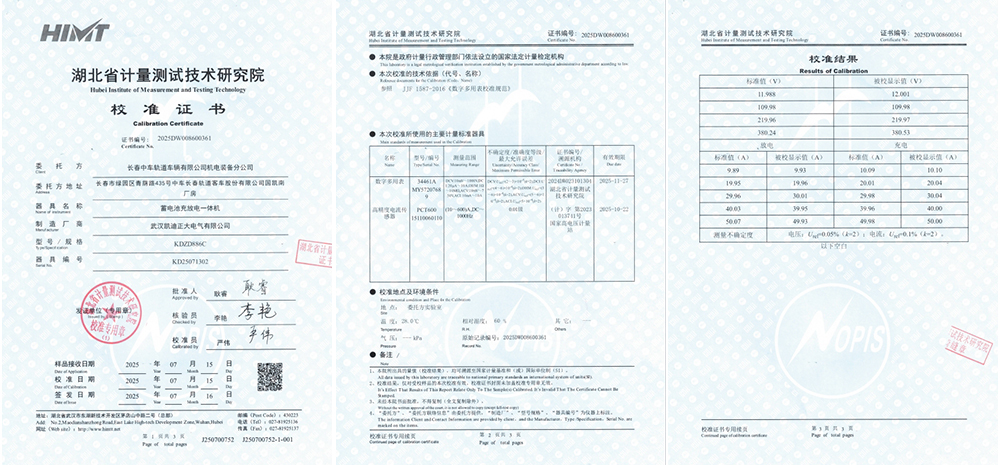

  2025年7月16日，湖北省計量測試技術研究院正式簽發了編號為2025DW008600361的校準證書，完成了對武漢凱迪正大電氣有限公司研制生產的KDZD886C蓄電池充放電一體機的計量校準工作。

  此次校準嚴格遵循JJF1587-2016《數字多用表校準規范》，校準任務由長春中車軌道車輛有限公司機電裝備分公司委托，針對設備編號KD25071302的蓄電池充放電一體機開展。在密集測試中，計量團隊對設備的電壓、電流等核心參數進行了系統化驗證：

  電壓校準：標準值分別為 11.988V、109.98V、219.96V、380.24V 時，被校顯示值對應為 12.001V、109.98V、219.97V、380.53V。

  電流校準
  放電狀態：標準值 9.89A 時，被校顯示值 9.93A；標準值 19.95A 時，被校顯示值 19.96A；標準值 29.96A 時，被校顯示值 30.01A；標準值 40.03A 時，被校顯示值 39.95A；標準值 50.07A 時，被校顯示值 49.93A。

  充電狀態：標準值 10.09A 時，被校顯示值 10.10A；標準值 20.01A 時，被校顯示值 20.04A；標準值 29.98A 時，被校顯示值 30.04A；標準值 39.96A 時，被校顯示值 40.00A；標準值 49.98A 時，被校顯示值 50.00A。

  測量不確定度：電壓：Urel=0.05%(k=2)；電流：Urel=0.1%(k=2)。

  這臺設備的測量線性度表現特別出色，尤其是在大電流充放電工況下，其穩定性滿足軌道交通蓄電池組的高標準維護需求。

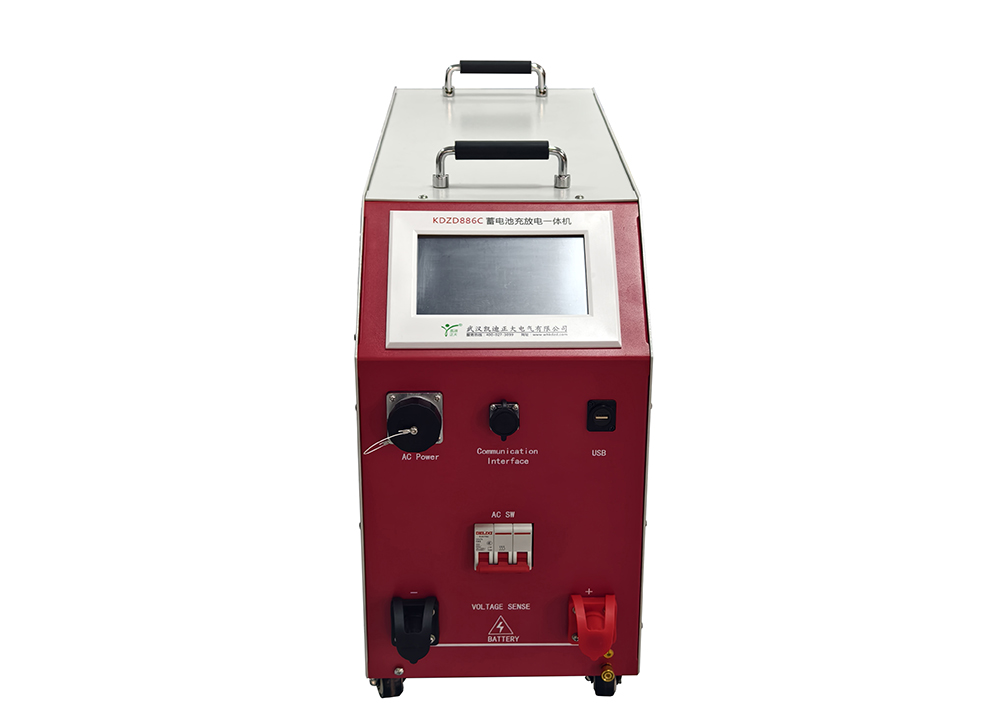

  KDZD886C蓄電池充放電一體機是武漢凱迪正大電氣有限公司研發的一款蓄電池測試設備，集充電、放電、活化、單體監測功能于一體，充分體現了"一機多用"的設計理念。

  設備采用定制鎳鉻合金電阻器作為負載源，具有低阻值、高精度(±0.001Ω)、低溫度系數和耐電流沖擊等優勢。這種設計使設備能夠實現更大電流的穩定放電，環境適應能力強，響應速度快，能快速應對大電流沖擊，保證放電過程的可靠性。

  設備采用智能芯片控制，放電過程可實現自動調整，跟隨蓄電池電壓下降保持恒流放電。系統能實時采集單節蓄電池電壓，以曲線方式展示便于評估分析，并智能分析電池電壓狀態作出評估。設備還能智能計算放電容量與放電小時率之間的轉換，實現電池容量狀態最佳評估效果。

  多功能測試能力：
  放電測試功能：支持恒流或恒功率放電，可設定放電電壓、電流、時間、容量等參數自動執行放電測試。
  充電功能：嚴格按照蓄電池充電特性曲線進行自動充電，采用"恒流→定壓減流→涓流浮充"模式。
  活化功能：在電池組脫離系統后，自動完成放電-充電循環，無需人為操作。
  在線監測：可實時檢測電池組整組電壓、單節電壓、最高/最低電壓及監測時間。
  人性化操作界面：設備配備7英寸超大液晶觸摸屏(分辨率1024x600)，采用全中文人機對話式操作界面，抗干擾能力強，操作簡單明了。主機內置128MB存儲器，支持自動存儲測試記錄，可查看歷史數據情況。

  關鍵性能參數：
  電壓測量精度：±0.5%FS+0.1V
  電流測量精度：±1%FS+0.1A
  放電電壓范圍：110V~350Vdc
  放電電流范圍：0-50A
  充電電壓范圍：110V~350Vdc
  充電電流范圍：0-50A
  工作電源：三相交流380V，頻率40－60Hz
  散熱方式：強制風冷
  工作溫度：-5~50℃

  安全保護功能：
  設備具有全面的安全保護措施，包括充放電纜正負極性接反保護、充放電電流超限保護、電壓超限保護、溫度異常保護等。當出現測試線極性接反、放電電流超過或低于設定值、電壓高于或低于設定值、溫度異常、風扇故障等情況時，設備能自動報警并停止充放電，確保測試過程的安全可靠。

  數據管理功能：
設備支持U盤數據轉存，配套的數據分析軟件可對測試數據進行解析，并支持報告生成。測試過程中突然停電或長時間不用，主機內記憶數據也不會丟失。設備可保存10組充電、10組放電、10組在線監測數據，用戶可進行查詢、刪除及SD卡導出操作。
