KDJK-20A配電網單相接地故障定位裝置適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行精準定位。近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的安全、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。

　　KDJK-20A配電網單相接地故障定位裝置用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。

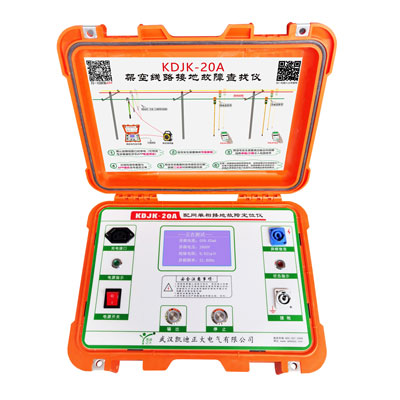

　　KDJK-20A架空線路接地故障點巡查裝置由信號發生器、采集器(高精準鉗表)、手持PDA(APP)三部分組成。適用于10kV架空線路單相接地故障的查找，特別對于瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障定位準確，查找快速。利用采集器和手持PDA也可進行單相負荷電流測量，產品具備結構輕巧、操作簡單、定位精準、負荷電流測量方便等特點。

　　當配電線路發生接地故障后，在線路停電狀態下，在故障線路處，通過信號發生器向線路注入具有一定功率的異頻信號，再通過采集器測量注入點兩側的信號強度，通過手持PDA(APP)顯示的數據判斷故障點側與故障相別。

　　待故障點側與故障相確定后，保持信號發生器注入點不移動，在故障點側，采用二分法測量線路其它點注入信號的強度，進一步判斷故障點方向，逐級縮小接地區間范圍，直到找到故障點。

　　1、通過絕緣桿操作，內部有熔斷保護裝置，操作安全可靠。

　　2、裝置內配有搖表輸出功能，可查找由高阻接地引起的單相接地故障。

　　3、內置內置大容量鋰電池電源(可車載充電)，無需另外提供電源，使用方便，經久耐用。

　　4、信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度。

　　5、電流采集接收無線天線內置，確保鉗表絕對絕緣可靠，手持PDA(APP)定位系統。

　　6、背光顯示可以設置，方便夜間使用。

　　7、體積小、重量輕、操作簡單、攜帶方便、4件設備組成。

　　武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量儀、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。

　　武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。

　　(1). 絕緣線發生故障可以查嗎?

　　可以。在信號注入時將連接信號輸出線的絕緣桿掛在線路的接地環上即可。需要注意的是，在檢測過程中，請務 檢測線路本身的信號，不要檢測配電變壓器引線和接地環處的信號，否則會導致誤判。

　　(2). 為什么有時候需要分段?

　　在接地電阻較大的情況下，線路分布電容會對檢測結果產生影響，可能會導致無法判斷或判斷錯誤。將線路分段可以有效減少線路分布電容的影響，提高故障查找的成功率。
