1.標準的4相電壓3相電流輸出 具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出300V，電流三并可輸出90A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或某一電壓值的情況輸出。

2. 單機操作方便 單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。

3.雙操作方式，聯接電腦運行 通過Windows平臺上的中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。

4.可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

5. 開關量接點豐富 10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

6.大屏幕TFT顯示屏 本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏，操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

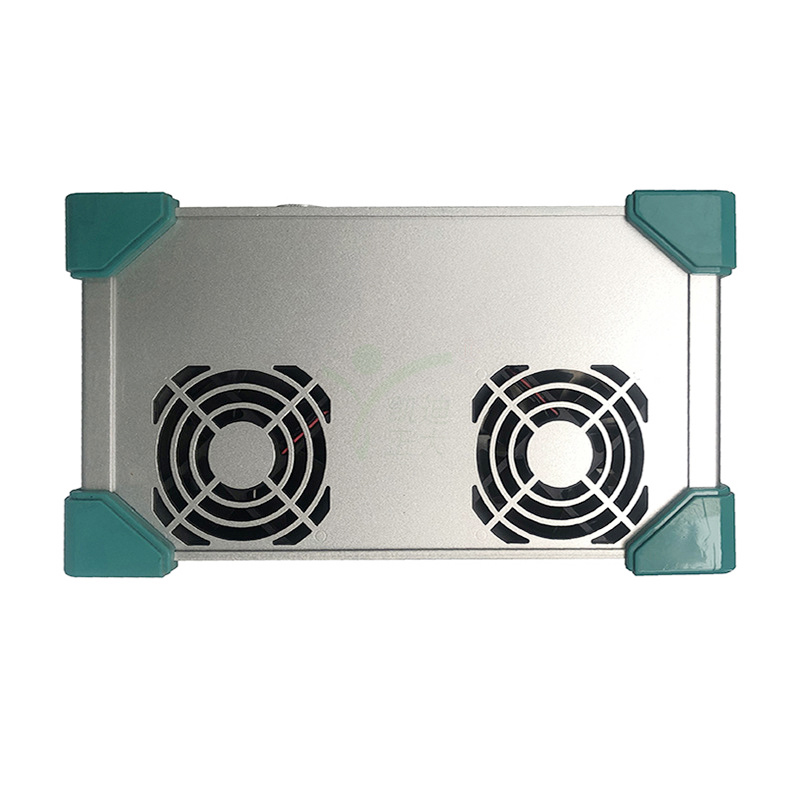

7. 自我保護 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

8. 具有專用直流電源輸出 裝置設有一路110V 及 220V專用直流電源輸出。

9. 性價比高 屬于跨專業聯合設計產品，綜合了多專業科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

交流電流輸出

輸出精度：≤0.5A ±2mA ＞0.5A 0.2%

相電流輸出（有效值）：0～30A

三并電流輸出（有效值）：0～90A

相電流長時間允許工作值（有效值）：10A

相電流最大輸出功率：420VA

三并電流最大輸出時最大輸出功率：900VA

三并電流最大輸出時允許工作時間：10s

頻率范圍（基波）： 20～1000Hz

諧波次數：1～20 次

直流電流輸出

輸出精度：0.5級

電流輸出：0～±10A / 每相，0～20A /兩相疊加

最大輸出負載電壓：20V

交流電壓輸出

輸出精度：0.2級

相電壓輸出（有效值）：0～300V

線電壓輸出（有效值）：0～520V

最大電壓輸出值：0-600V

相電壓/線電壓輸出功率：80VA / 100VA

頻率范圍（基波）：20～1000Hz

諧波次數：1～20次

直流電壓輸出

輸出精度：0.5級

相電壓輸出幅值 ：0～±160V

線電壓輸出幅值：0～320V

相電壓/線電壓輸出功率：70VA / 140VA

開關量及時間測量

開關量輸入：10路

空接點： 1～20mA，24V

電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V

開關量輸出：8對

DC：220V／0.2A；AC：220V／0.5A

時間測量：測量范圍0.1ms ～ 9999s 測量精度0.1mS

外形尺寸：400×300×180mm³

單機重量：18kg

供電電源：AC 220V±10%，50／60Hz

環境溫度：-10℃ ～ +50℃
