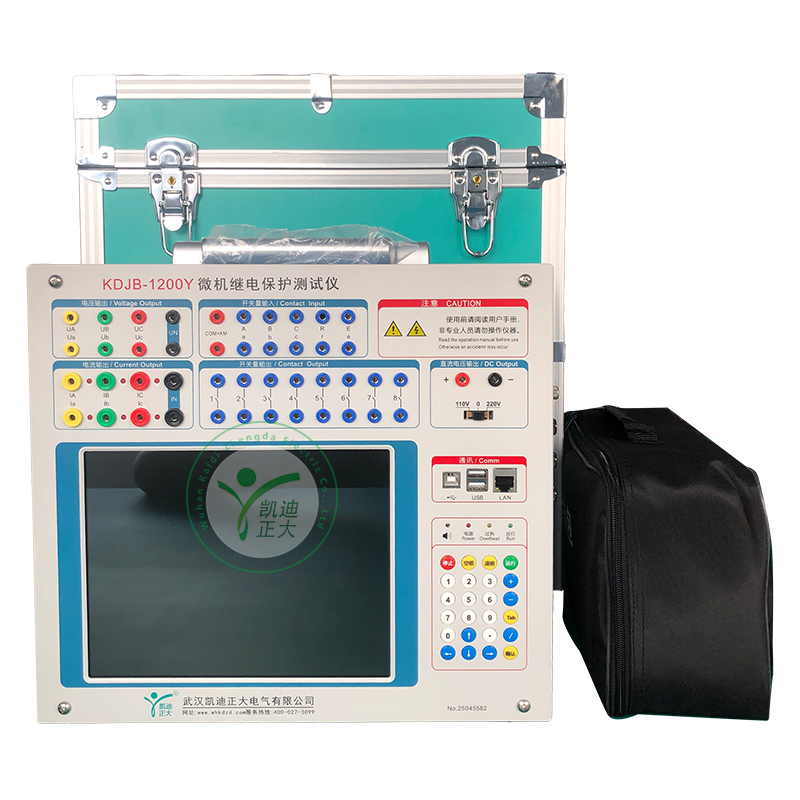

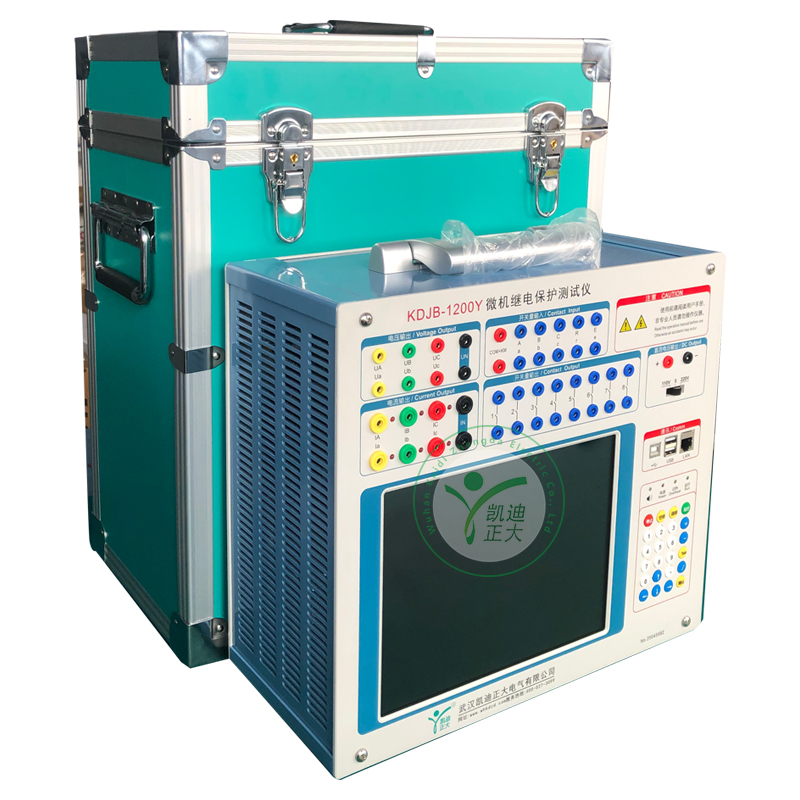

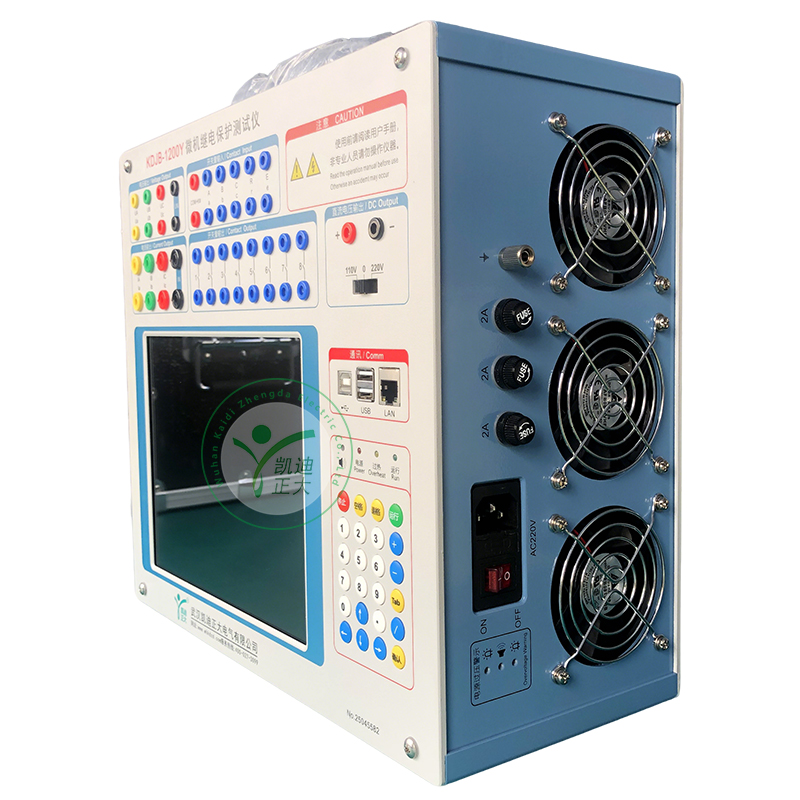

KDIB-1200Y是一種用于測試和驗證電力系統中六相繼電保護裝置性能的高精度專業設備。它能夠模擬各種電力故障工況(如短路、接地、過流等)，并對繼電保護裝置的動作特性、靈敏度、邏輯功能等進行全面檢測，確保其在真實電網故障時可靠動作。


性能特點
電壓電流輸出靈活組合：輸出達 6 相電壓 6 相電流，可任意組合實現常規 4 相電壓 3 相電流型、6 相電壓型、6 相電流型，以及 12 相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。

操作方式：單機電容觸摸 LED 顯示屏裝置內部 WIN10 位操作系統獨立運行，也可外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。

新型高保真線性功放：輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能好。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

高性能主機：輸出部分采用 DSP 控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率 D/A 轉換。輸出波形精度高，失真小線性好。采用的技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

軟件功能強：可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6 相電流可方便進行三相差動保護測試。

具有獨立專用直流電源輸出：設有一路 110V 及 220V 專用可調直流電源輸出。

接口完整：裝置帶有 USB 通訊口，可與計算機及其它外部設備通信。

完善的自我保護功能：散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。


技術參數
電流通道數：標準 6 相
電壓通道數：標準 6 相
交流電流輸出范圍：30A / 相或 180A（六并）
直流電流輸出范圍：10ADC / 相
交流電壓輸出范圍：120VAC / 相
直流電壓輸出范圍：160VDC / 相

額定參數
交流電流輸出
6相電流輸出時每相輸出（有效值）：0～30A，輸出精度 0.2 級
3相電流輸出時每相輸出（有效值）：0～60A
6相并聯電流輸出（有效值）：0～180A
相電流長時間允許工作值（有效值）：10A
相電流最大輸出功率：300VA
6相并聯電流最大輸出時最大輸出功率：1000VA
6相并聯電流最大輸出時允許工作時間：10s
頻率范圍（基波）：1～1000Hz
諧波次數：1～20 次

直流電流輸出
電流輸出：0～±10A / 每相，輸出精度 0.5 級
最大輸出負載電壓：20V
交流電壓輸出
相電壓輸出（有效值）：0～120V，輸出精度 0.2 級
線電壓輸出（有效值）：0～240V
相電壓 / 線電壓輸出功：80VA/100VA
頻率范圍（基波）：1～1000Hz
諧波次數：1～20 次

直流電壓輸出
相電壓輸出幅值：0～±160V，輸出精度 0.5 級
線電壓輸出幅值：0～±320V
相電壓 / 線電壓輸出功率：70VA/140VA

開關量
10路開關量輸入：空接點，1～20mA，24V；電位接點接入，“0”：0～+6V；“1”：+11V～+250V
8對開關量輸出：DC：220V/0.2A；AC：220V/0.5A

時間測量范圍
0.1ms～9999s，測量精度＜0.1mS

體積和重量
體積：360×350×180（mm³）
單體重量：17kg
