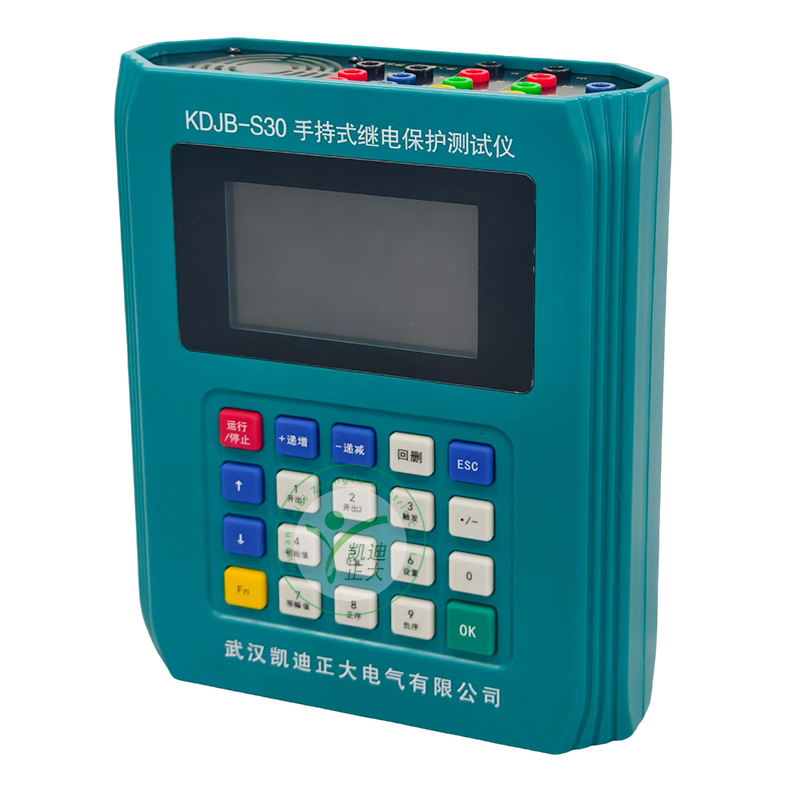

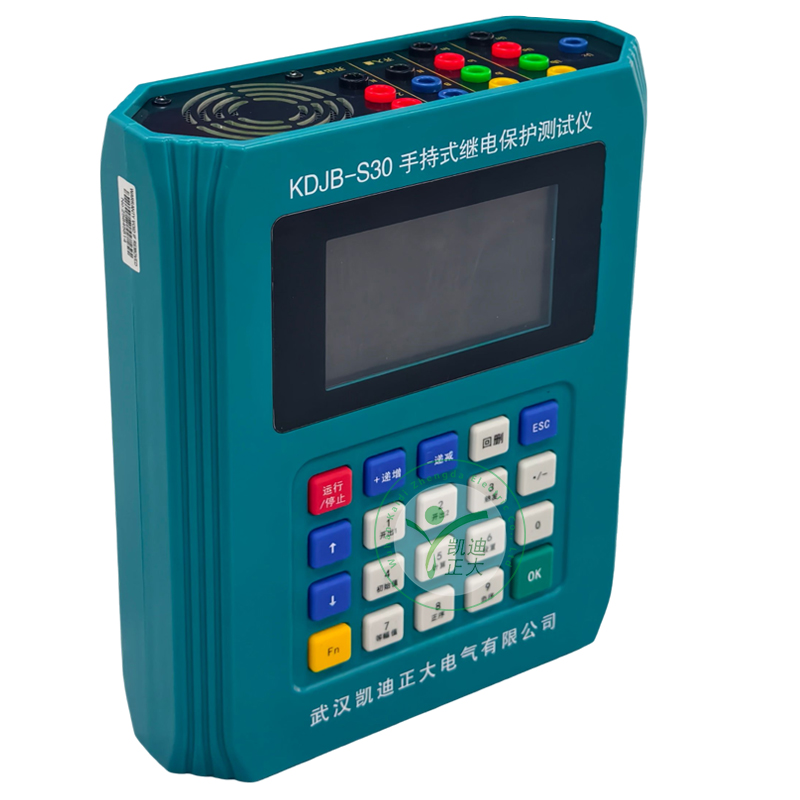

手持式繼保儀由單片機進行控制，功能簡單、攜帶方便。既可用于交流繼電器動作值、動作時間的測試;也可對低壓微機線路保護的復壓閉鎖方向過流、零序過流、低周減載等保護功能以及高壓線路微機保護的整組傳動等進行測試;還可用于微機變壓器差動保護的起動值、速斷值、二次諧波涌流閉鎖值的測試。


測試功能
手動測試：手動試驗可輸四路交流電壓、三路交流電流，可實現交流量的幅值、相位、頻率、序分量的幅值手動按步長控制。
狀態序列測試：狀態可進行動作時間測試，多狀態模擬故障，最多可設置5個狀態，可模擬重合閘后加速。
低周減載測試：該單元可對低周減載的動作值、動作時間，滑差閉鎖值、電壓閉鎖值、電流閉鎖值進行定點測試。
同期測試：該單元可以對測試同期裝置的相關指標進行測試
諧波單元：該單元可進行變壓器差動保護的二次諧波涌流閉鎖測試。
交采測試：該單元主要是用來測量交流采樣裝置的采樣精度
遙信測試：該單元可快速開出兩對節點，中間間隔時間可自由設定，最小分辨率1ms。
毫秒計：該單元可配合現場做一些開出量，翻轉計時。

功能說明
手動測試功能
能設定交流量的各種電壓，電流的幅值、相位、以及設定各種故障類型的參數
以交流電壓（包括相電壓、線電壓、零序電壓、正序電壓、負序電壓），交流電流（包括相電流、線電流、）的幅值，相位，頻率、阻抗等變量，測試相關繼電器和保護的電氣性能。
可手動控制步長的設定，任意設定變量變化步長
可控制開出量的變化
可監視開入量的變化
可測試動作時間

多種連續狀態的測試
提供多種狀態序列的設置功能
提供各種時間控制、開入量控制、手動觸發進行狀態切換
能設定各種類型故障，包括單項接地、兩項接地、相間短路、三相短路。故障類型瞬時故障、永久性故障、轉換性故障，并能控制故障轉換時間
能提供電流恒定、阻抗恒定等測試方式
能模擬短路器的斷開、合閘時間
能提供單獨的電壓輸出作為零序電壓或線路抽取電壓
作為零序電壓可設置為±3U0或±3√3U０；線路抽取電壓檢驗時，電壓的幅值、相位可隨意設置
能檢驗繼電器、保護及安全自動裝置動作行為的開入量、開出兩及邏輯關系
可任意設定電壓、電流的幅值、相位
設定各種故障的狀態參數
能對各開關量分別單獨控制

專用測試功能
低周減載
同期測試
諧波測試
交流采樣測試
毫秒計時功能
遙信測試


技術參數
交流電壓輸出：4路：0-130V連續可調默認６６V
輸出精度：準確度：0~5V準確度誤差≤±２mV，5V～120V；準確度誤差≤±0.1%±2mV；分辨率：1mV
帶載能力：≥30VA/相
響應時間：電壓5V~130：THD%≤0.5%，電壓上升下降時間小于100µ s
安全保護和輸出時間：過載保護和失真自動檢測。額定條件下，連續輸出。
相位：0-360°連續可調；準確度0.2°；分辨率0.1°
交流電流輸出：3路：0-10A 連續可調
輸出精度：準確度：0.2~0.5A,誤差≤2mA，0.5～10A準確度；誤差≤0.1%±2mA；分辨率：1mA
帶載能力：≥20VA/相
響應時間：電流0.5A~Imax：THD% ≤0.5%；電流上升下降時間小于100µ s
輸出時間：連續輸出＜1A，5A輸出90S，10A輸出8S。
相位：0-360°連續可調；準確度0.2°；分辨率0.1°
輸出頻率：10-500Hz，可模擬1０次諧波
準確度：頻率范圍：10-65Hz 準確度＜1mHz；65 Hz ~500Hz 準確度＜10mHz
開入量：2路 隔離電壓500V，空接點與32V~250V；電位兼容，極性自動識別；
開出量：2路開出量類型:光耦開出,時間分辨率0.1ms。
適配器：DC 16.8V 5A
內置電池&續航能力：內置鋰電池；正常使用8小時
重量：2.6kg（手持型）
尺寸：255x210x78（mm）
