綜述
KDLJ-40雷電沖擊試驗裝置針對低壓配電系統SPD的II級產品組合波測試試驗要求，可產生沖擊電壓（1.2/50μs）和沖擊電流（8/20μs），用于SPD以及元器件的三級試驗和限制電壓試驗。也可對MOV閥片、單元和浪涌保護器（SPD）等進行沖擊電流試驗及殘壓值的檢定，或者用于其他科學研究試驗。

KDLJ-40雷電沖擊試驗裝置為提高測試自動化程度，該裝置采用計算機和PLC控制技術，主要性能滿足國內外對SPD產品及其器件進行各類組合波測試需求。

成套設備性能參數

測試平臺主要技術參數為：
輸入電源：AC220V/2kVA，50Hz/60Hz
直流最高充電電壓：DC42kV，最大充電電流0.1A
充電時間：42kV40s~60s內完成
充電電壓整定：測試初始化進行充電電壓預設定和整定
殘壓水平：≤2.5kV
自動極性轉換：可分別單獨設置正負極性沖擊次數。
相位自動跟蹤，0-359°可調
動作負載電源AC5-500V/5A、內置退耦電容、電感。手動升壓、降壓、表頭顯示。
組合波沖擊發生器回路
電容量：8uF充電電壓35kV
輸出能力：10%~110%，反峰<20%(不接退耦負載)
開路電壓波形：T1:1.2±30%、T2：50±10%
短路電流波形：T1:8±10%、T2：20±10%(不連接退耦負載)
短路電流波形：T1:8±20%、T2：20±20%(連接退耦負載)
輸出阻抗：2歐姆±10%

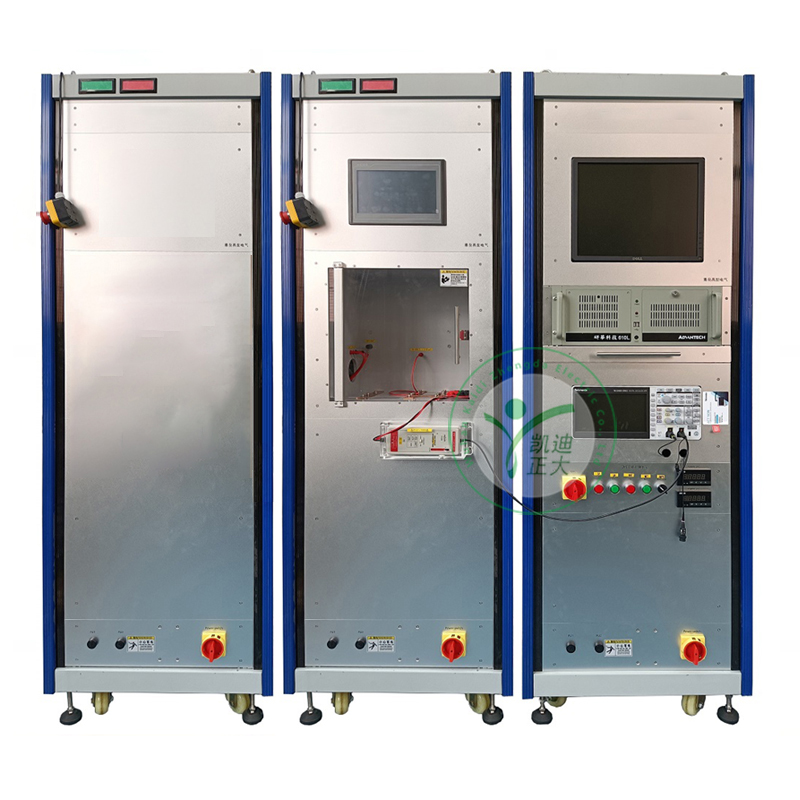

試品柜: 寬度x直徑x高度=400*400*300mm ( 也可以根據客戶要求特別定制)
柜子的尺寸: 寬度x直徑x高度=600*800*1700mm
重量：約600 kg
機柜配備可移動腳輪和固定支撐，能夠方便移動和定位；


符合標準
GB 18802.1-2012 低壓配電系統的電涌保護器（SPD） 第一部分：性能要求和試驗方法
GB/T 18802.12-2006 低壓配電系統的電涌保護器（SPD）第12部分：選擇和使用導則
GB/T 16927.1-1997高電壓試驗技術 第一部分 一般試驗要求
GB/T 16927.2-1997高電壓試驗技術 第二部分 測量系統
GB/T 17626.5-1999 電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗
IEC61000-4-5 電磁兼容性（EMC）第4-5部分：測試與測量技術 --- 浪涌抗擾性試驗
IEC61643.11: 低壓電涌保護器（SPD）- 第11部分：低壓電力系統的電涌保護器 --- 性能要求和試驗辦法
IEC61643-21: 低壓電涌保護器（SPD）- 第21部分：電信與信號網絡系統的電涌保護器 --- 性能要求和試驗方法



適用條件
海拔高度：1000m
環境溫度：－5℃～＋40℃，最大日溫差：25℃
相對濕度： 85％（20℃），無凝露
使用環境：戶內
無導電塵埃、無火災及爆炸危險、無腐蝕金屬和絕緣的氣體
電源電壓的波形為正弦波,波形畸變率 < 5%,電壓波動小于10%
接地電阻不大于0.5Ω
