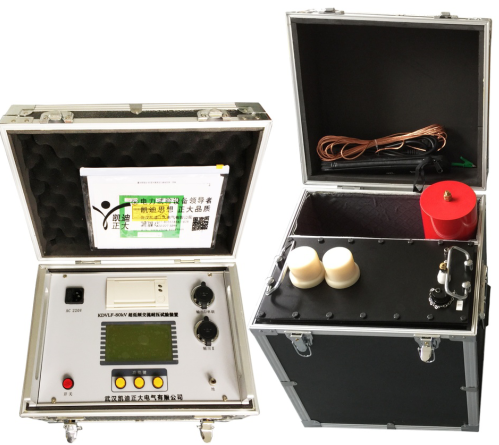

凱迪正大：KDVLF-50超低頻高壓發生器產品技術規范書

設備名稱：超低頻高壓發生器

型    號：KDVLF-50

數    量：1臺/套

生產廠家：武漢凱迪正大電氣有限公司

售后服務：400-027-3099

一、產品概述

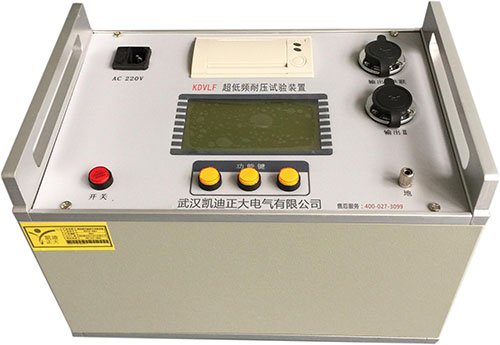

KDVLF系列超低頻高壓發生器主要用于電力部門對PE（聚乙烯）/XLPE(交聯聚乙烯)等塑料電力電纜的非破壞性絕緣耐壓試驗，具有電源過流、高壓過流、油箱過熱保護功能，輸出調壓器不回零高壓不能啟動等功能，是傳統工頻耐壓試驗設備的換代。KDVLF系列超低頻高壓發生器接合了現代數字變頻高新技術，采用微機控制，升壓、降壓、測量、保護幾乎自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。

二、試驗原理

超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。

從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。我國電力部以委托武漢高壓研究所起草了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。

三、產品特點

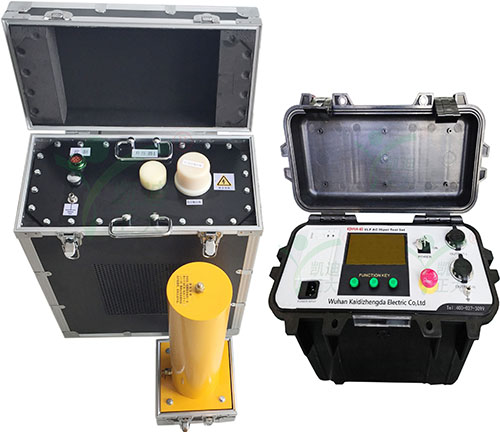

1、額定電壓小于或等于50kV的超低頻采用單聯結構（一臺升壓器）；大于50kV的超低頻采用串聯結構（兩臺升壓器串聯），使整體重量大大減輕，帶載能力增強，而且兩臺升壓器可單獨作低電壓等級的超低頻使用。
2、電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
3、過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
4、具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
5、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
6、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

四、技術參數

1、輸出額定電壓：0～50kV（適用于10kV及以下電纜0～12公里耐壓試驗、發電機耐壓等）

2、輸出頻率：0.1Hz、0.05Hz、0.02Hz

3、輸出頻率帶載能力： 0.1Hz 時最大1.1µF µ

0.05Hz 時最大2.2µF µ

0.02Hz 時最大5.5µF µ

4、輸出頻率可調整為0.1、0.05和0.02HZ；

5、測量精度：3%

6、電壓正，負峰值誤差：≤3％

7、電壓表準確度：≦3%

8、電流表準確度：≦5%

9、電壓波形失真度：≤5％

10、使用條件：溫度：-10℃～+40℃；濕度：≤85％RH

11、電源保險管：20A

12、電源：頻率50Hz，電壓220V±5%。

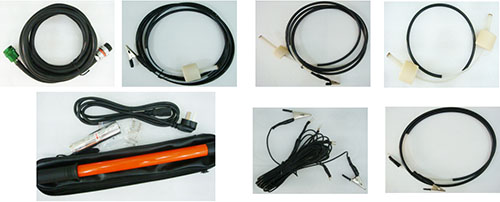

五、裝箱清單

六、使用條件

七、服務質量要求

提供完整的技術資料，儀器配置清單，說明書齊全（如英文版的要提供相應的中文說明書），并帶電子版說明書，試驗報告。各種證件齊全，包括產品合格證、保修卡。

提供一年保修服務，終生維護，在質量保證期內，因產品技術問題、質量問題發生的設備故障（人為操作不當原因致使設備故障除外），凱迪正大公司（接到需方的正式通知后72小時內）到需方或反郵寄回免費進行維修，質保期滿后的維修按照凱迪正大公司的售后服務方式進行處理，保證滿足凱迪正大公司的維修需求，凱迪正大公司應對需方提出的疑難問題提供技術指導。

供方免費（不含調試員差旅費）對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個全面的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供要的技術指導。
